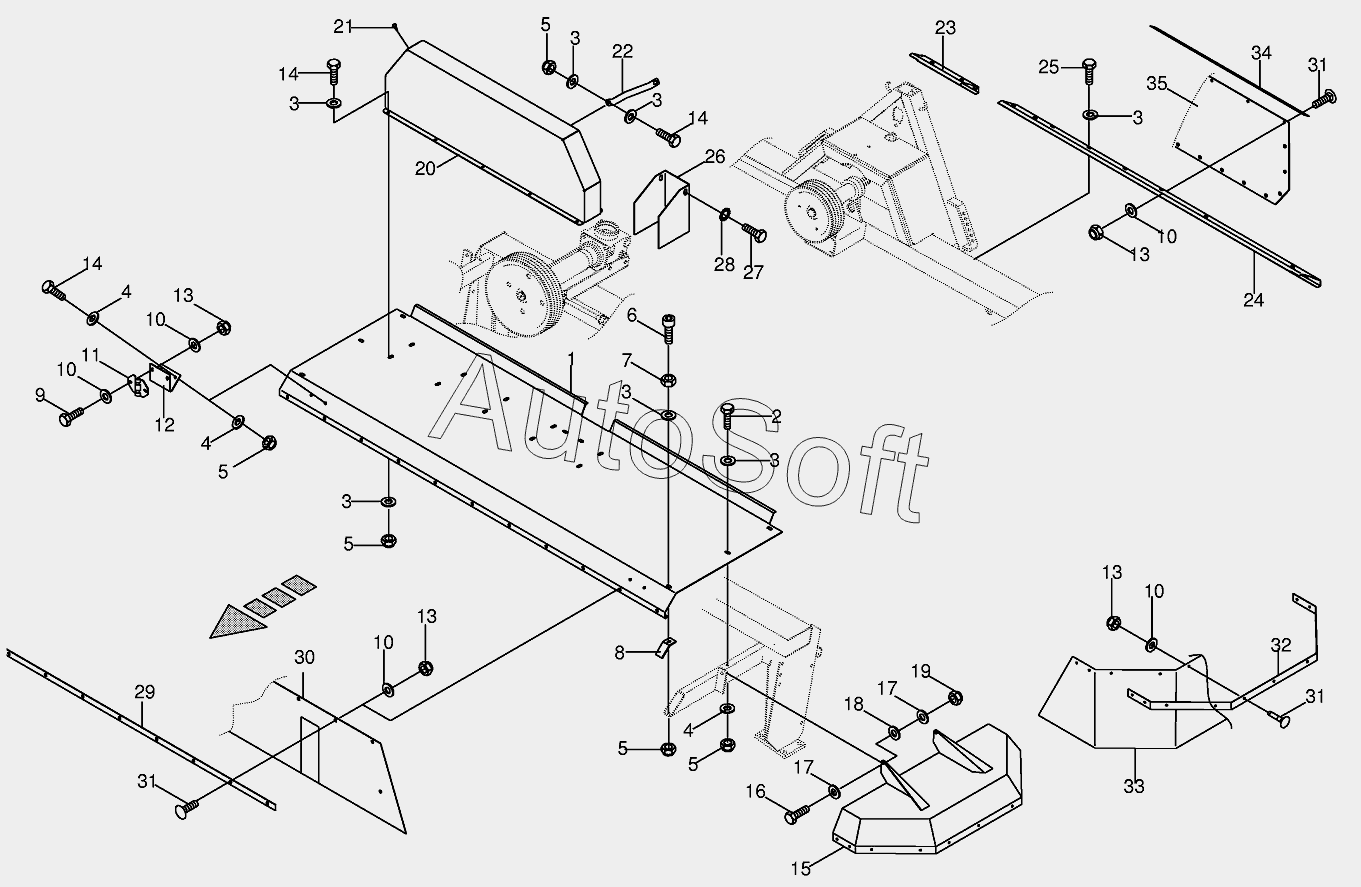

Каталог запасных частей к технике: KRONE EC 28/32P (2013). Guard/Rubber skirts
29
21
22
23
24
25
26
27
28
20
30
31
31
31
32
33
34
35
10
10
10
10
10
1
1
2
3
3
3
3
3
3
3
4
4
4
5
5
5
5
5
6
7
8
9
1
11
12
13
13
13
13
14
14
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 002540652 | 0***2 | Plastic cloth-front | |
| 002540670 | 0***0 | Plastic cloth-right | |
| 002540971 | 0***1 | V-belt guard | |
| 002541040 | 0***0 | Clamping strap-front | |
| 002545670 | 0***0 | Guard-back left | |
| 1 | 0***1 | Guard-front | |
| 1 | 0***1 | Guard-front | |
| 2 | 0***1 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Locknut | |
| 6 | 0***1 | Allen screw | |
| 7 | 0***0 | Hex nut | |
| 8 | 0***0 | Angle | |
| 9 | 9***0 | Hex head bolt-special | |
| 10 | 9***0 | Washer | |
| 11 | 0***2 | Illumination support-front | |
| 12 | 0***0 | Support | |
| 13 | 9***0 | Locknut-special | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***2 | Fold-away guard | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***1 | Washer | |
| 18 | 0***0 | Shim ring | |
| 19 | 0***0 | Locknut | |
| 20 | 0***1 | V-belt guard | |
| 21 | 0***0 | Ruber grommet | |
| 22 | 0***0 | Support | |
| 23 | 0***1 | Guard-back right | |
| 24 | 0***0 | Guard-back left | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Gearbox guard | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***1 | Detent edged washer | |
| 29 | 0***1 | Clamping strap | |
| 30 | 0***2 | Plastic cloth-front | |
| 31 | 9***0 | Coach bolt | |
| 32 | 0***1 | Clamping strap | |
| 33 | 0***0 | Plastic cloth-left | |
| 34 | 0***1 | Clamping strap-back | |
| 35 | 0***2 | Plastic cloth-back |
