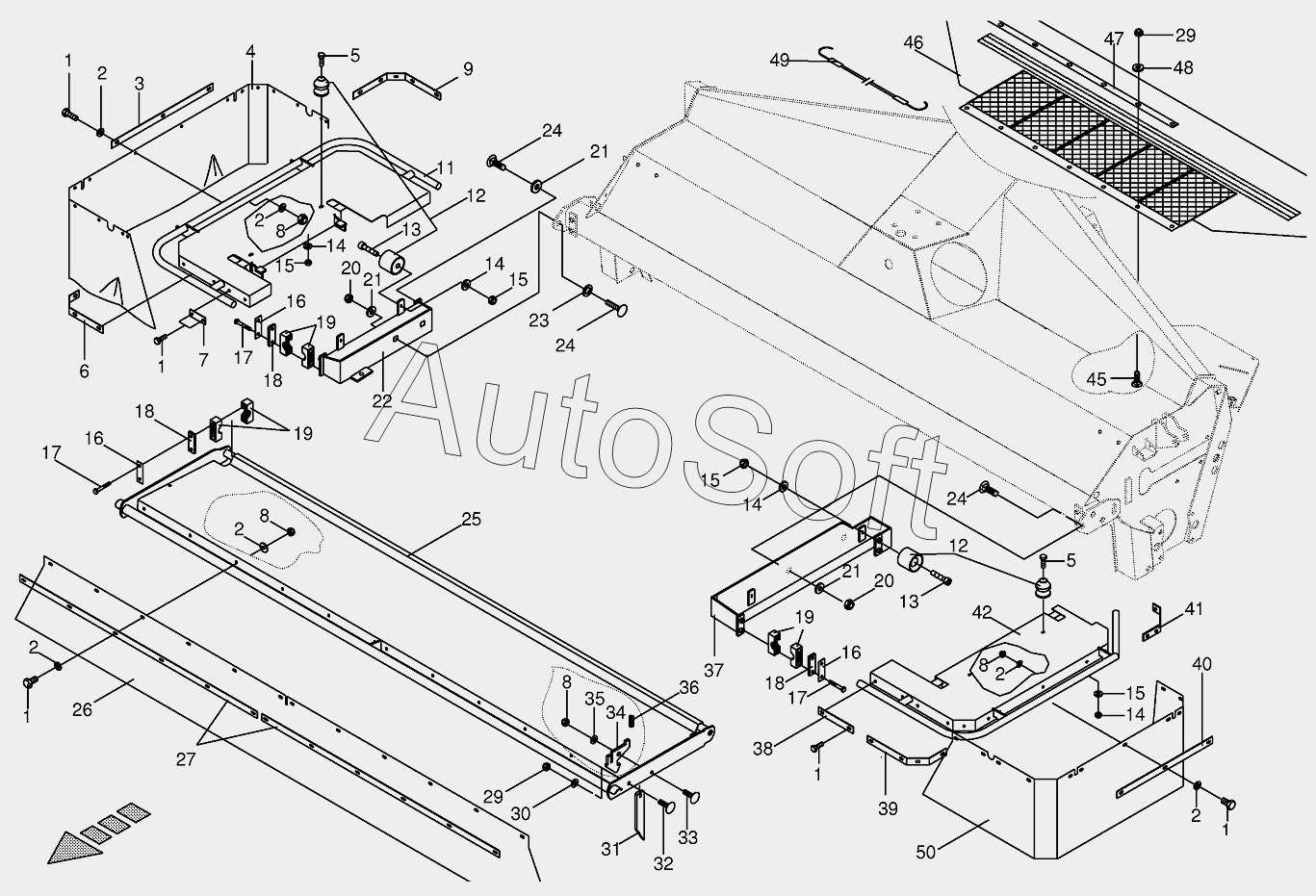

Каталог запасных частей к технике: KRONE EC 32CRI (2013). Guard cpl.
38
26
27
29
29
30
31
32
33
34
35
36
37
25
39
40
41
42
45
46
47
48
49
50
14
14
14
14
2
2
2
2
2
2
3
4
5
5
6
7
8
8
8
8
9
11
12
12
13
13
1
1
1
1
1
15
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
21
21
21
22
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Hex head bolt-special | |
| 2 | 9***0 | Washer | |
| 3 | 2***1 | Clamping strap | |
| 4 | 2***2 | Plastic cloth | |
| 5 | 9***1 | Hex head bolt | |
| 6 | 2***2 | Clamping strap | |
| 7 | 2***0 | Clamping strap | |
| 8 | 9***0 | Locknut-special | |
| 9 | 2***1 | Clamping strap | |
| 11 | 2***1 | Guard -right | |
| 12 | 2***1 | Clamp and buffer | |
| 13 | 9***1 | Allen screw | |
| 14 | 9***1 | Washer | |
| 15 | 9***1 | Locknut | |
| 16 | 2***0 | Locking plate | |
| 17 | 9***0 | Hex head bolt | |
| 18 | 9***0 | Cover plate | |
| 19 | 9***1 | Tube clamp-2 halves | |
| 20 | 9***0 | Locknut | |
| 21 | 9***0 | Washer | |
| 22 | 2***1 | Guard console | |
| 23 | 9***2 | Washer | |
| 24 | 9***0 | Coach bolt | |
| 25 | 2***4 | Guard -front | |
| 26 | 2***3 | Plastic cloth -front | |
| 27 | 1***3 | Clamping strap | |
| 29 | 9***0 | Locknut | |
| 30 | 9***1 | Washer | |
| 31 | 2***1 | Support | |
| 32 | 9***1 | Coach bolt | |
| 33 | 9***1 | Coach bolt | |
| 34 | 2***2 | Ratchet | |
| 35 | 9***0 | Washer | |
| 36 | 2***0 | Pressure spring | |
| 37 | 2***1 | Guard console -left | |
| 38 | 2***2 | Clamping strap | |
| 39 | 2***2 | Clamping strap | |
| 40 | 2***2 | Clamping strap | |
| 41 | 2***1 | Clamping strap | |
| 42 | 2***0 | Guard -left | |
| 45 | 9***0 | Coach bolt | |
| 46 | 2***1 | Plastic cloth -incl. expander rope | |
| 47 | 2***1 | Clamping strap | |
| 48 | 9***0 | Washer | |
| 49 | 2***0 | Expander rope | |
| 50 | 2***1 | Plastic cloth -left |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
