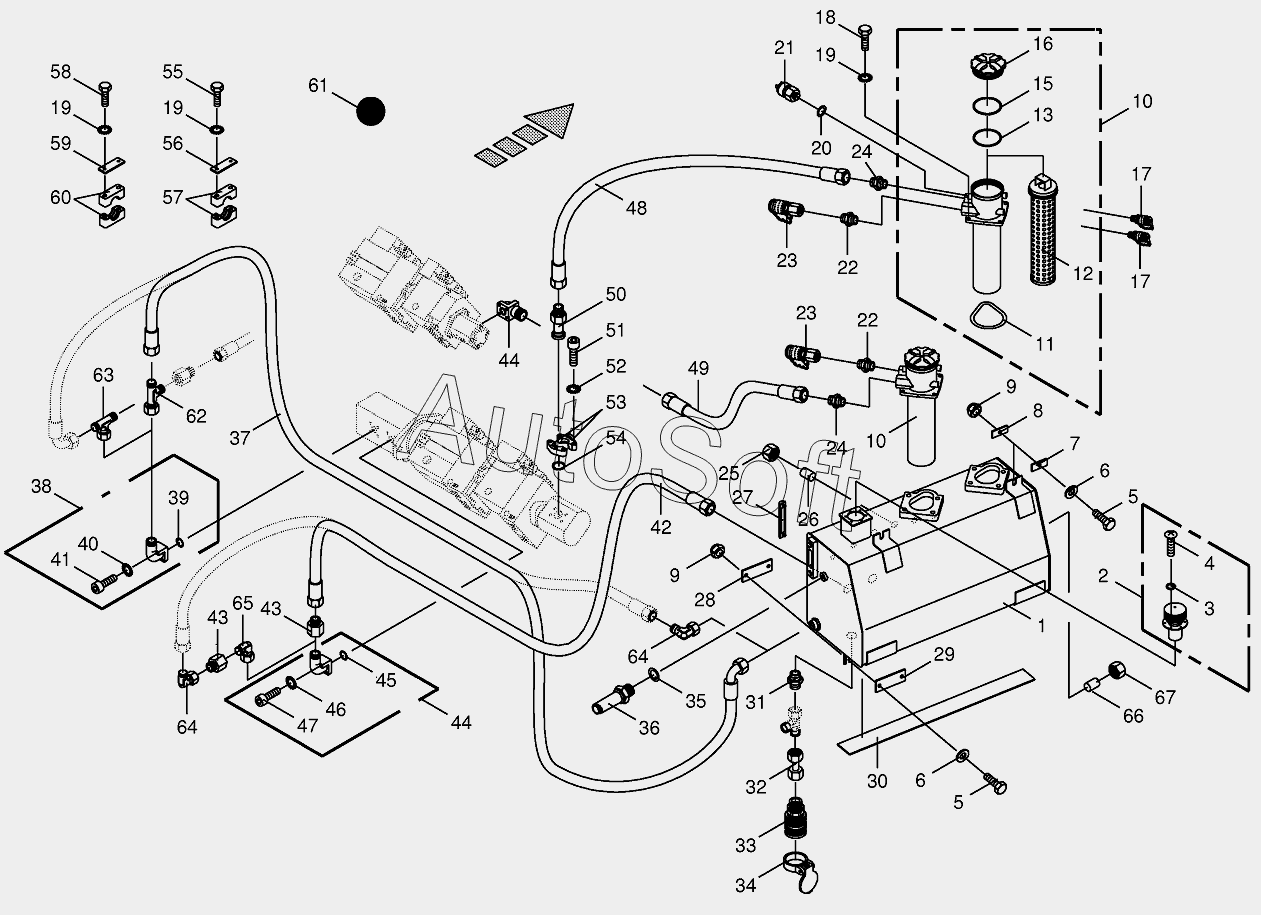

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulic tank / suction lines
42
49
48
47
47
47
46
45
44
44
43
43
50
41
41
41
40
39
38
37
36
35
59
67
66
65
64
64
63
62
61
60
34
58
57
56
55
54
53
52
51
10
10
19
19
19
18
17
17
16
15
13
12
11
20
9
9
8
7
6
6
5
5
4
3
2
26
26
26
33
32
31
30
29
28
27
26
1
26
25
25
25
25
25
24
24
23
23
22
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***6 | Oil reservoir | |
| 2 | 0***0 | Filler neck | |
| 3 | 0***0 | O-ring | |
| 4 | 0***0 | Fillister head screw | |
| 5 | 9***0 | Allen screw | |
| 6 | 0***0 | Washer | |
| 7 | 0***2 | Attaching strap | |
| 8 | 0***0 | Rubber shim | |
| 9 | 0***0 | Locknut | |
| 10 | 0***3 | Return-suction filter | |
| 11 | 0***1 | O-ring | |
| 12 | 0***1 | Replacement filter element | |
| 13 | 0***1 | O-ring | |
| 15 | 0***1 | O-ring | |
| 16 | 0***0 | Cover | |
| 17 | 0***0 | Connector f.mini-test equipm. | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***1 | Gasket ring | |
| 21 | 0***0 | Pressure switch | |
| 22 | 0***1 | Male connector | |
| 23 | 0***0 | Connector f.mini-test equipm. | |
| 24 | 0***1 | Male connector | |
| 25 | 0***0 | Nozzle disc cap | |
| 25 | 0***0 | Nozzle disc cap | |
| 25 | 0***0 | Nozzle disc cap | |
| 26 | 0***0 | Locking cone w. O-ring | |
| 26 | 0***0 | Locking cone w. O-ring | |
| 26 | 0***1 | Locking cone w. O-ring | |
| 27 | 0***1 | Oil level indicator | |
| 28 | 0***0 | Rubber shim | |
| 29 | 0***2 | Attaching strap | |
| 30 | 0***0 | Rubber shim | |
| 31 | 0***2 | Male connector | |
| 32 | 0***0 | Double nipple | |
| 33 | 0***2 | Sleeve | |
| 34 | 0***0 | Cover-red | |
| 35 | 0***1 | Gasket ring | |
| 36 | 0***1 | Levelling switch | |
| 37 | 2***0 | High pressure hose line | |
| 38 | 0***0 | Flange connection | |
| 39 | 0***0 | O-ring | |
| 40 | 0***1 | Detent edged washer | |
| 41 | 0***1 | Allen screw | |
| 41 | 0***2 | Allen screw | |
| 42 | 2***0 | High pressure hose line | |
| 43 | 0***0 | Reducer fitting | |
| 44 | 0***0 | Flange connection | |
| 45 | 2***0 | O-ring | |
| 46 | 0***0 | Detent edged washer | |
| 47 | 0***0 | Allen screw | |
| 47 | 0***1 | Allen screw | |
| 48 | 2***0 | High pressure hose line | |
| 49 | 2***0 | High pressure hose line | |
| 50 | 2***0 | SAE-flange adapter | |
| 51 | 0***1 | Allen screw | |
| 52 | 0***0 | Detent edged washer | |
| 53 | 0***1 | SAE-flange section-2 halves | |
| 54 | 0***0 | O-ring | |
| 55 | 0***1 | Hex head bolt | |
| 56 | 0***1 | Cover plate | |
| 57 | 0***0 | Tube clamp-2 halves | |
| 58 | 0***0 | Hex head bolt | |
| 59 | 0***1 | Cover plate | |
| 60 | 0***1 | Tube clamp-2 halves | |
| 61 | 0***1 | Oil-Id.-no.= 1ltr | |
| 62 | 0***0 | Adjustable L connection | |
| 63 | 0***0 | T connector | |
| 64 | 0***0 | Angle lug | |
| 65 | 0***0 | Lug | |
| 66 | 9***0 | Locking cone w. O-ring | |
| 67 | 9***0 | Nozzle disc cap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
