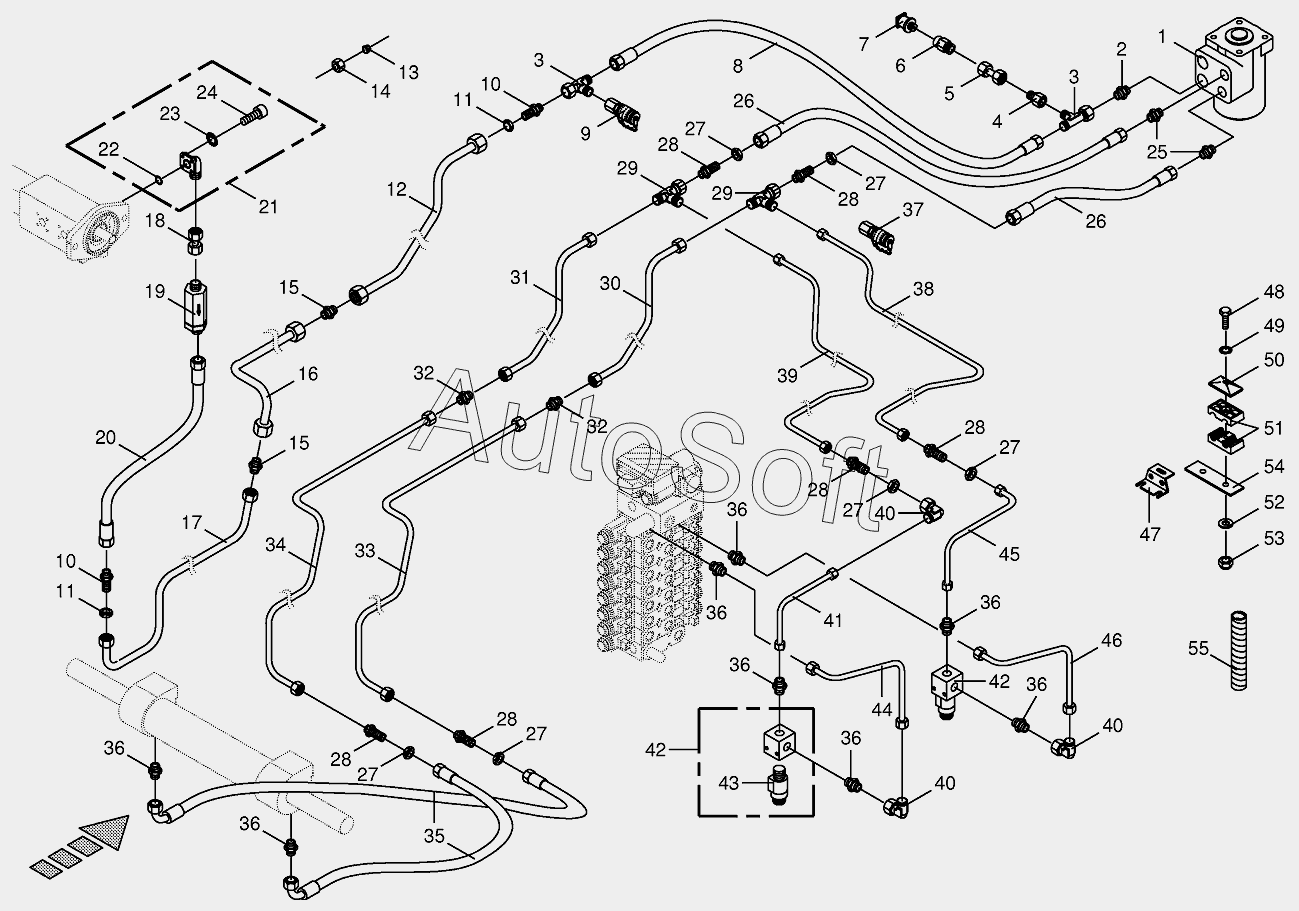

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulic steering system
44
30
31
32
32
33
34
35
36
36
36
36
36
36
36
36
37
38
39
40
40
40
41
42
42
43
29
29
45
46
47
48
48
48
48
48
48
48
49
50
51
51
51
52
53
54
55
15
15
2
3
3
4
5
6
7
8
9
10
10
11
11
12
13
13
13
14
14
14
1
16
17
18
19
20
21
22
23
24
24
24
25
26
26
27
27
27
27
27
27
28
28
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009191750 | 0***0 | Solenoid coil | |
| 1 | 0***1 | Steering valve | |
| 2 | 0***2 | Male connector | |
| 3 | 0***0 | Adjustable L connection | |
| 4 | 0***1 | Reducer fitting | |
| 5 | 0***0 | Double nipple | |
| 6 | 0***0 | Unscrewing connection | |
| 7 | 0***0 | Pressure sensor | |
| 8 | 0***2 | High pressure hose line | |
| 9 | 0***0 | Connector f.mini-test equipm. | |
| 10 | 0***0 | Straight 2-way connector | |
| 11 | 0***1 | Hex nut-low form | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***1 | Cutting ring | |
| 13 | 0***1 | Cutting ring | |
| 14 | 0***0 | Nozzle disc cap | |
| 14 | 0***0 | Nozzle disc cap | |
| 15 | 0***1 | Connector | |
| 16 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 17 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 18 | 0***0 | Double nipple | |
| 19 | 0***0 | High pressure filter | |
| 20 | 0***0 | High pressure hose line | |
| 21 | 0***0 | Flange connection | |
| 22 | 0***0 | O-ring | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***1 | Allen screw | |
| 24 | 0***1 | Allen screw | |
| 25 | 0***1 | Male connector | |
| 26 | 0***1 | High pressure hose line | |
| 27 | 0***2 | Hex nut-low form | |
| 28 | 0***1 | Straight 2-way connector | |
| 29 | 0***1 | Adjustable L connection | |
| 30 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 31 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 32 | 0***1 | Connector | |
| 33 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 34 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 35 | 0***1 | High pressure hose line | |
| 36 | 0***1 | Male connector | |
| 37 | 0***0 | Connector f.mini-test equipm. | |
| 38 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 39 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 40 | 0***1 | Angle lug | |
| 41 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 42 | 0***1 | 2/2-way seated valve | |
| 43 | 0***0 | 2/2-way seated valve | |
| 44 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 45 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 46 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 47 | 2***0 | Support | |
| 48 | 0***0 | Hex head bolt | |
| 48 | 0***1 | Hex head bolt | |
| 48 | 0***1 | Hex head bolt | |
| 48 | 0***0 | Hex head bolt | |
| 49 | 0***1 | Detent edged washer | |
| 50 | 0***0 | Cover plate | |
| 51 | 0***0 | Tube clamp-2 halves | |
| 51 | 0***0 | Tube clamp-2 halves | |
| 52 | 0***0 | Washer | |
| 53 | 0***0 | Locknut | |
| 54 | 2***0 | Cover plate | |
| 55 | 0***0 | Spiral strip-Id.-no.= 1m |
