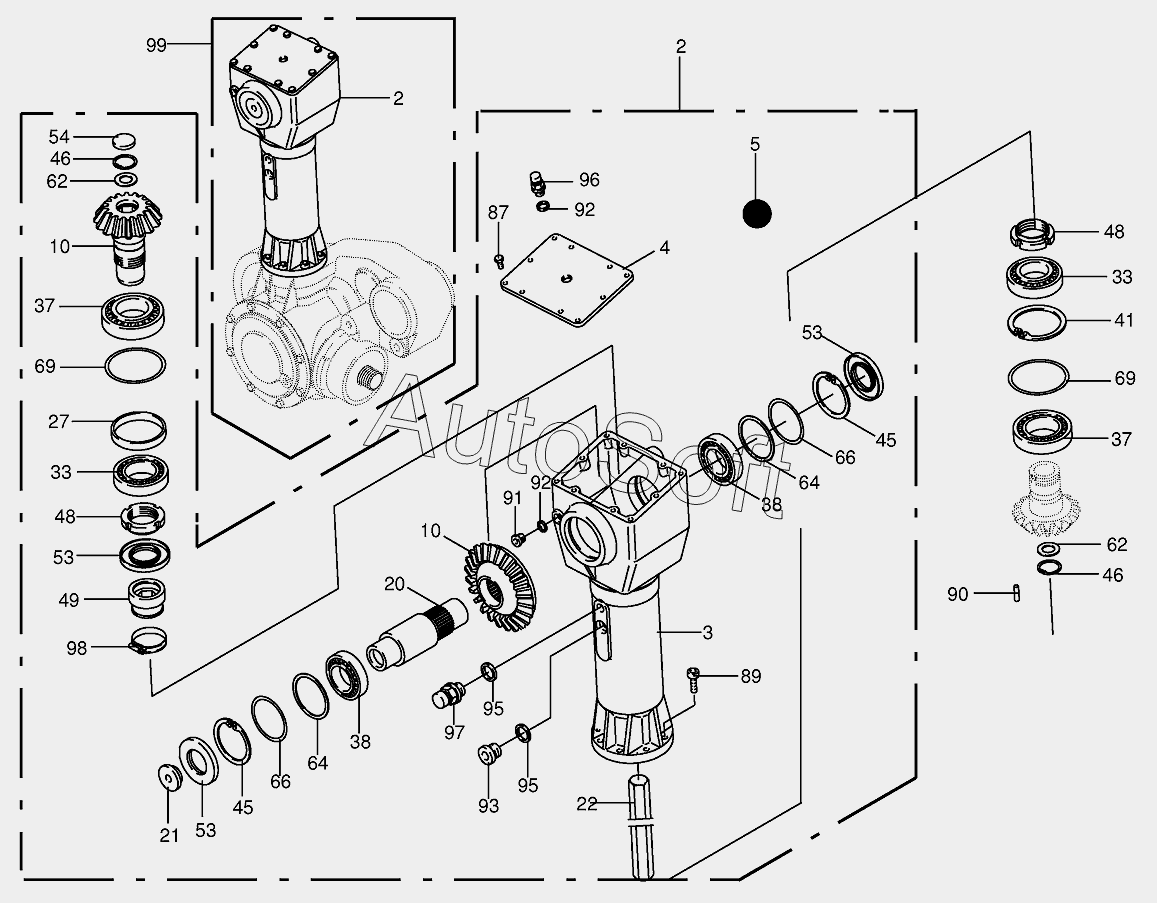

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Roller gearbox part 1
89
64
64
66
66
66
66
66
66
69
69
69
69
69
69
69
69
87
62
62
90
91
92
92
93
95
95
96
97
98
99
37
37
3
4
5
10
10
20
21
22
27
33
33
2
2
38
38
41
45
45
46
46
48
48
49
53
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 0***0 | Gearbox-cpl. | |
| 3 | 0***0 | Housing | |
| 4 | 0***0 | Cover | |
| 5 | 0***0 | Oil-Id.-no.=1ltr | |
| 10 | 0***0 | Bevel wheel set | |
| 20 | 0***0 | Hollow shaft | |
| 21 | 0***0 | End plate | |
| 22 | 0***0 | Shaft | |
| 27 | 0***0 | Bushing | |
| 33 | 0***0 | Taper roller bearing | |
| 37 | 0***0 | Taper roller bearing | |
| 38 | 0***0 | Taper roller bearing | |
| 41 | 0***0 | Circlip | |
| 45 | 0***0 | Circlip | |
| 46 | 0***0 | Circlip | |
| 48 | 0***0 | Slotted nut | |
| 49 | 0***0 | Hexagon profile ring | |
| 53 | 0***0 | Radial-shaft sealing ring | |
| 54 | 0***0 | Sealing cap | |
| 62 | 0***0 | Supporting disc | |
| 64 | 0***0 | Shim ring | |
| 66 | 0***0 | Shim ring | |
| 66 | 0***0 | Shim ring | |
| 66 | 0***0 | Shim ring | |
| 69 | 0***0 | Shim ring | |
| 69 | 0***0 | Shim ring | |
| 69 | 0***0 | Shim ring | |
| 69 | 0***1 | Shim ring | |
| 87 | 0***0 | Hex head bolt | |
| 89 | 0***1 | Allen screw | |
| 90 | 0***0 | Cyl. pin | |
| 91 | 0***1 | Screw plug | |
| 92 | 0***0 | Gasket ring | |
| 93 | 0***0 | Screw plug | |
| 95 | 0***1 | Gasket ring | |
| 96 | 0***0 | Air bleed valve | |
| 97 | 0***0 | Breather | |
| 98 | 0***0 | Tube clip | |
| 99 | 0***1 | Roller gear-below |
