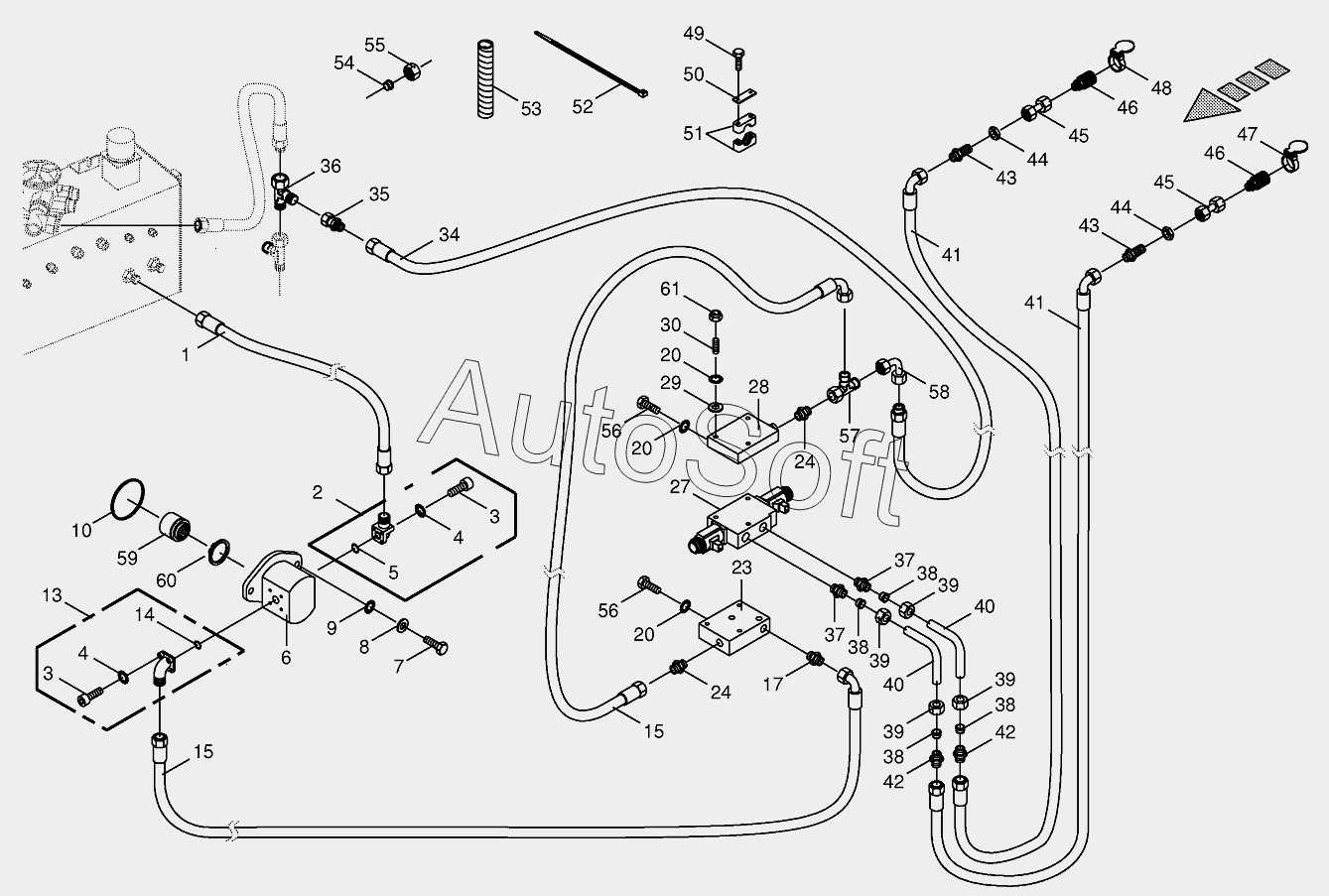

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics - additive connection back
48
34
35
36
37
37
38
38
38
38
39
39
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
30
49
50
51
52
53
54
55
56
56
57
58
59
60
61
15
15
2
3
3
3
3
3
3
4
4
5
6
7
8
9
10
13
14
1
17
20
20
20
23
24
24
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009191160 | 0***0 | Control solenoid | |
| 009191800 | 0***0 | Repairing sets | |
| 009208320 | 0***0 | Sealing set | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066660 | 2***0 | Protective cap | |
| 270067650 | 2***0 | Sealing set | |
| 1 | 0***0 | High pressure hose line | |
| 2 | 0***0 | Flange connection | |
| 3 | 0***1 | Allen screw | |
| 3 | 0***1 | Allen screw | |
| 3 | 0***2 | Allen screw | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | O-ring | |
| 6 | 2***0 | Pump | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Washer | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***1 | O-ring | |
| 13 | 0***0 | Flange connection | |
| 14 | 0***0 | O-ring | |
| 15 | 0***0 | High pressure hose line | |
| 17 | 0***2 | Male connector | |
| 20 | 0***1 | Detent edged washer | |
| 23 | 0***0 | End plate | |
| 24 | 0***1 | Male connector | |
| 27 | 0***0 | Directional-control valve | |
| 28 | 0***0 | Connecting plate | |
| 29 | 0***0 | Washer | |
| 30 | 9***0 | Threaded rod | |
| 34 | 0***1 | High pressure hose line | |
| 35 | 0***0 | Reducer fitting | |
| 36 | 0***0 | Adjustable L connection | |
| 37 | 0***1 | Male connector | |
| 38 | 0***1 | Cutting ring | |
| 39 | 0***0 | Nozzle disc cap | |
| 40 | 0***0 | Hydraulic line | |
| 41 | 0***0 | High pressure hose line | |
| 42 | 0***1 | Connector | |
| 43 | 0***1 | Straight 2-way connector | |
| 44 | 0***2 | Hex nut-low form | |
| 45 | 0***0 | Double nipple | |
| 46 | 0***0 | Sleeve | |
| 47 | 0***0 | Cover-red | |
| 48 | 0***0 | Cover-blue | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 0***1 | Cover plate | |
| 51 | 0***1 | Tube clamp-2 halves | |
| 52 | 0***1 | Cable band | |
| 53 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 54 | 0***1 | Cutting ring | |
| 55 | 0***0 | Nozzle disc cap | |
| 56 | 0***0 | Hex head bolt | |
| 57 | 0***0 | Adjustable L connection | |
| 58 | 2***0 | Elbow | |
| 59 | 2***0 | Adapter | |
| 60 | 0***0 | Circlip | |
| 61 | 0***0 | Locknut |
