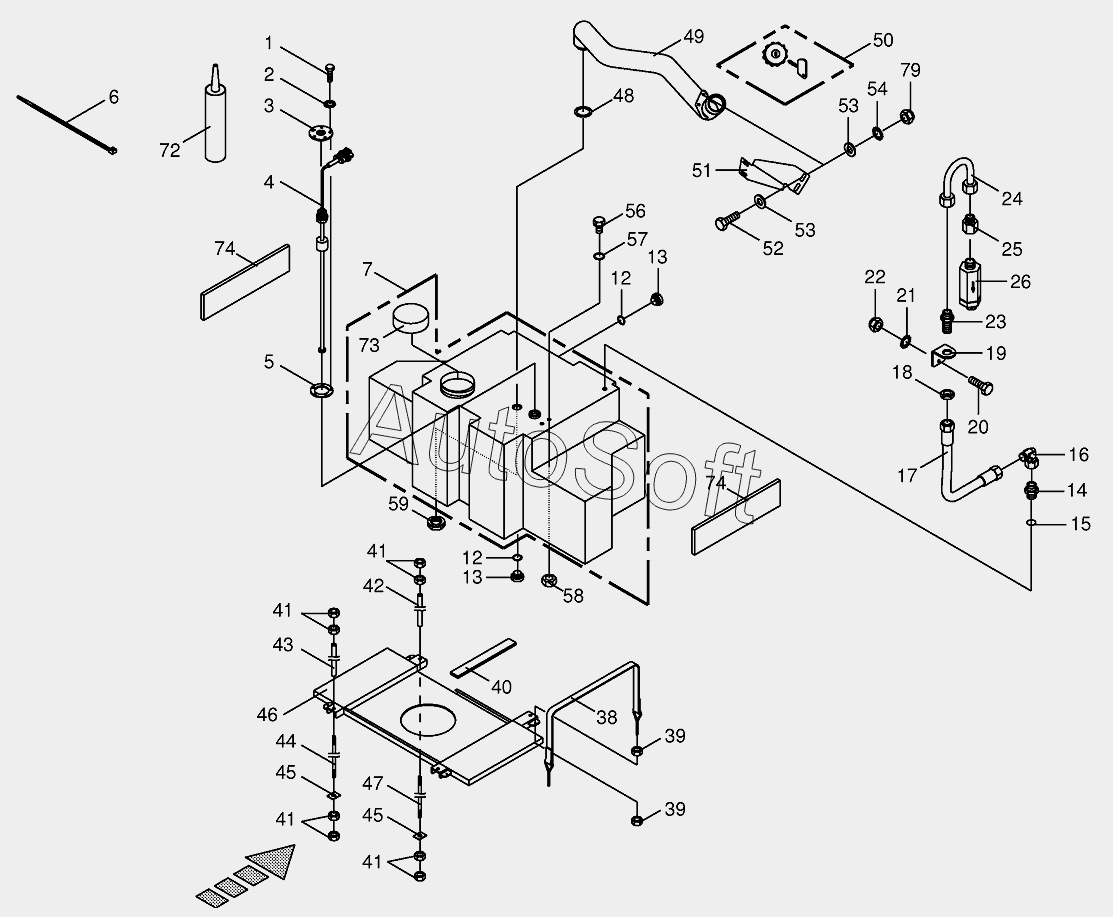

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Additional tank for silage agent system
1
2
3
4
5
6
7
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
38
39
39
40
41
41
41
41
42
43
44
45
45
46
47
48
49
50
51
52
53
53
54
56
57
58
59
72
73
74
74
79
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270018470 | 2***0 | Gasket | |
| 1 | 9***0 | Hex head bolt | |
| 2 | 0***0 | Spring washer | |
| 3 | 0***0 | Sensor support | |
| 4 | 0***0 | Sensor | |
| 5 | 2***1 | Gasket ring | |
| 6 | 0***1 | Cable band | |
| 7 | 0***0 | Auxiliary tank | |
| 12 | 0***0 | O-ring | |
| 13 | 0***0 | Screw plug | |
| 14 | 0***1 | Male connector | |
| 15 | 0***0 | Gasket ring | |
| 16 | 0***1 | Angle lug | |
| 17 | 9***0 | High pressure hose line | |
| 18 | 0***2 | Hex nut-low form | |
| 19 | 2***0 | Supporting angle | |
| 20 | 9***0 | Hex head bolt | |
| 21 | 0***1 | Detent edged washer | |
| 22 | 0***1 | Locknut | |
| 23 | 0***1 | Straight 2-way connector | |
| 24 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 0***1 | Reducer fitting | |
| 26 | 0***0 | High pressure filter | |
| 38 | 0***0 | Tension band | |
| 39 | 0***0 | Hex nut | |
| 40 | 0***0 | Rubber coat-below | |
| 41 | 0***0 | Hex nut | |
| 42 | 0***0 | Spacer tube-back | |
| 43 | 0***0 | Spacer tube-front | |
| 44 | 0***0 | Threaded spindle-front | |
| 45 | 0***0 | Pressure plate | |
| 46 | 0***0 | Subsurface | |
| 47 | 0***0 | Threaded spindle-back | |
| 48 | 2***0 | Gasket | |
| 49 | 2***0 | Filler pipe | |
| 50 | 2***0 | Tank cap | |
| 51 | 2***0 | Retainer | |
| 52 | 0***0 | Hex head bolt | |
| 53 | 0***1 | Washer | |
| 54 | 0***1 | Detent edged washer | |
| 56 | 0***0 | Drain bolt | |
| 57 | 0***0 | O-ring | |
| 58 | 0***2 | Hex nut-low form | |
| 59 | 2***0 | Nut | |
| 72 | 0***0 | Gluten | |
| 73 | 2***0 | Tank cap | |
| 74 | 2***0 | Rubber plate | |
| 79 | 0***0 | Locknut |
