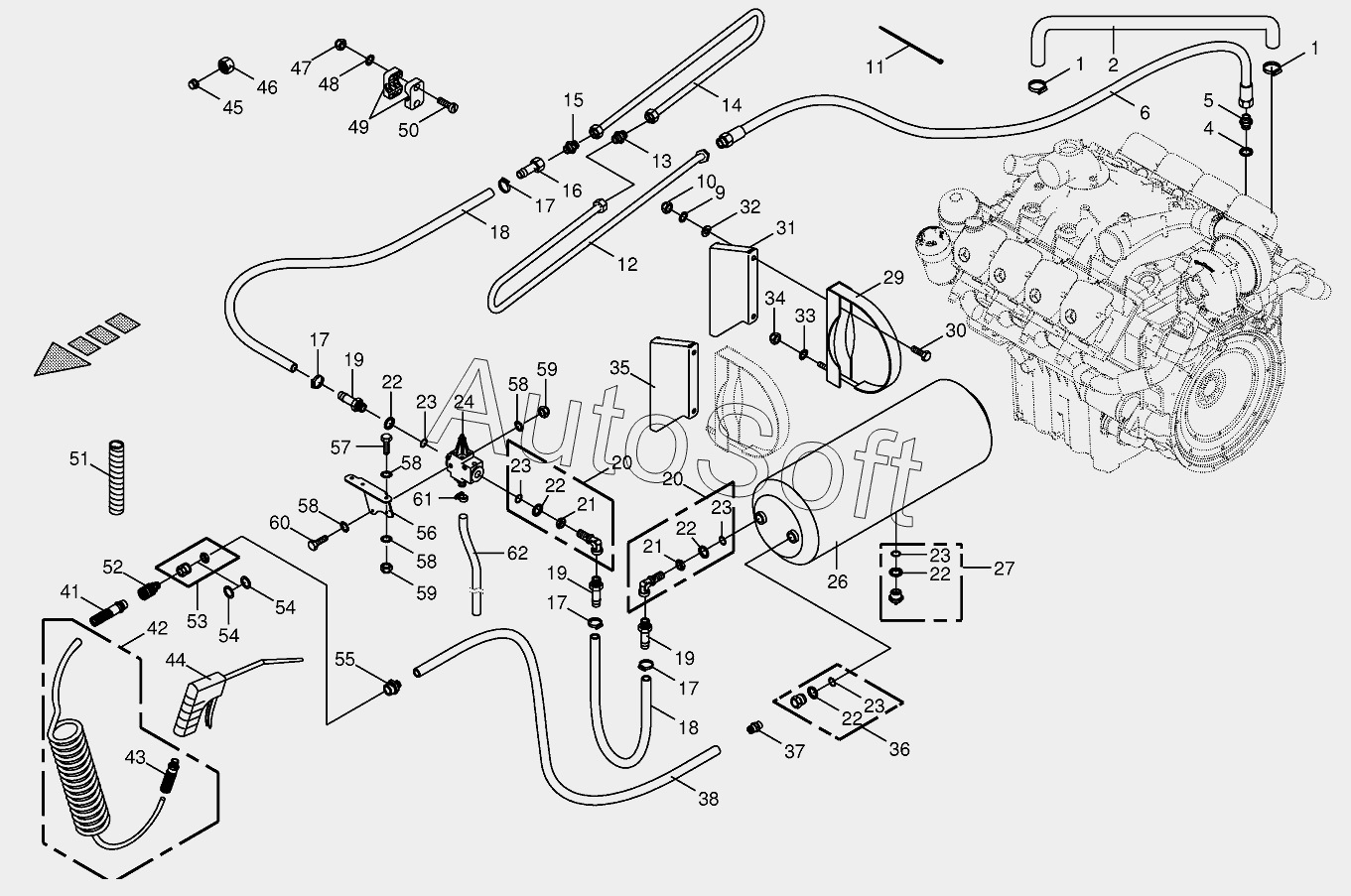

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Air pressure - Blow-out gun
49
34
35
36
37
38
41
42
43
44
45
46
47
48
33
50
51
52
53
54
54
55
56
57
58
58
58
58
59
59
60
61
62
18
18
2
4
5
6
9
10
11
12
13
14
15
16
17
17
17
17
1
1
19
19
19
20
20
21
21
22
22
22
22
22
23
23
23
23
23
24
26
27
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Joint bolt-hose clamp | |
| 2 | 0***1 | Flexible suction hose | |
| 4 | 0***0 | Thrust ring | |
| 5 | 0***0 | Male connector | |
| 6 | 0***0 | Hose | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***0 | Locknut | |
| 11 | 0***1 | Cable band | |
| 12 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***0 | Connector | |
| 14 | 0***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 15 | 0***0 | Reducer fitting | |
| 16 | 0***0 | Hose connector | |
| 17 | 0***0 | Hose clamp | |
| 18 | 0***0 | Hose-Id.-no.= 1m | |
| 19 | 0***0 | Hose connector | |
| 20 | 0***1 | Angle-male connector | |
| 21 | 0***1 | Hex nut-low form | |
| 22 | 0***0 | Thrust ring | |
| 23 | 0***0 | O-ring | |
| 24 | 0***1 | Pressure governor | |
| 26 | 0***0 | Air pressure container | |
| 27 | 0***1 | Drain valve | |
| 29 | 0***1 | Tension band | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 0***0 | Retainer-front | |
| 32 | 0***0 | Washer | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***0 | Locknut | |
| 35 | 0***0 | Retainer-front | |
| 36 | 0***0 | Reducing piece | |
| 37 | 2***0 | Male connector | |
| 38 | 2***0 | Plastic tubing -Id.-no.= 1m | |
| 41 | 0***0 | Plugnipple with bend protectio | |
| 42 | 0***1 | Spiral hose | |
| 43 | 0***0 | Straight screw-in connection | |
| 44 | 0***0 | Blow-out gun | |
| 45 | 0***1 | Cutting ring | |
| 46 | 0***0 | Nozzle disc cap | |
| 47 | 0***1 | Locknut | |
| 48 | 0***1 | Detent edged washer | |
| 49 | 2***0 | Tube clamp -2 halves | |
| 50 | 0***1 | Allen screw | |
| 51 | 2***0 | Spiral strip-Id.-no.= 1m | |
| 52 | 2***0 | Clutch w. external screw threa | |
| 53 | 9***0 | Sleeve bulkhead | |
| 54 | 0***0 | Supporting disc | |
| 55 | 2***0 | Male connector | |
| 56 | 2***0 | Bracket | |
| 57 | 0***0 | Hex head bolt | |
| 58 | 0***1 | Detent edged washer | |
| 59 | 0***0 | Locknut | |
| 60 | 0***1 | Hex head bolt | |
| 61 | 0***0 | Tube clip | |
| 62 | 0***0 | Hose-Id.-no.= 1m |
