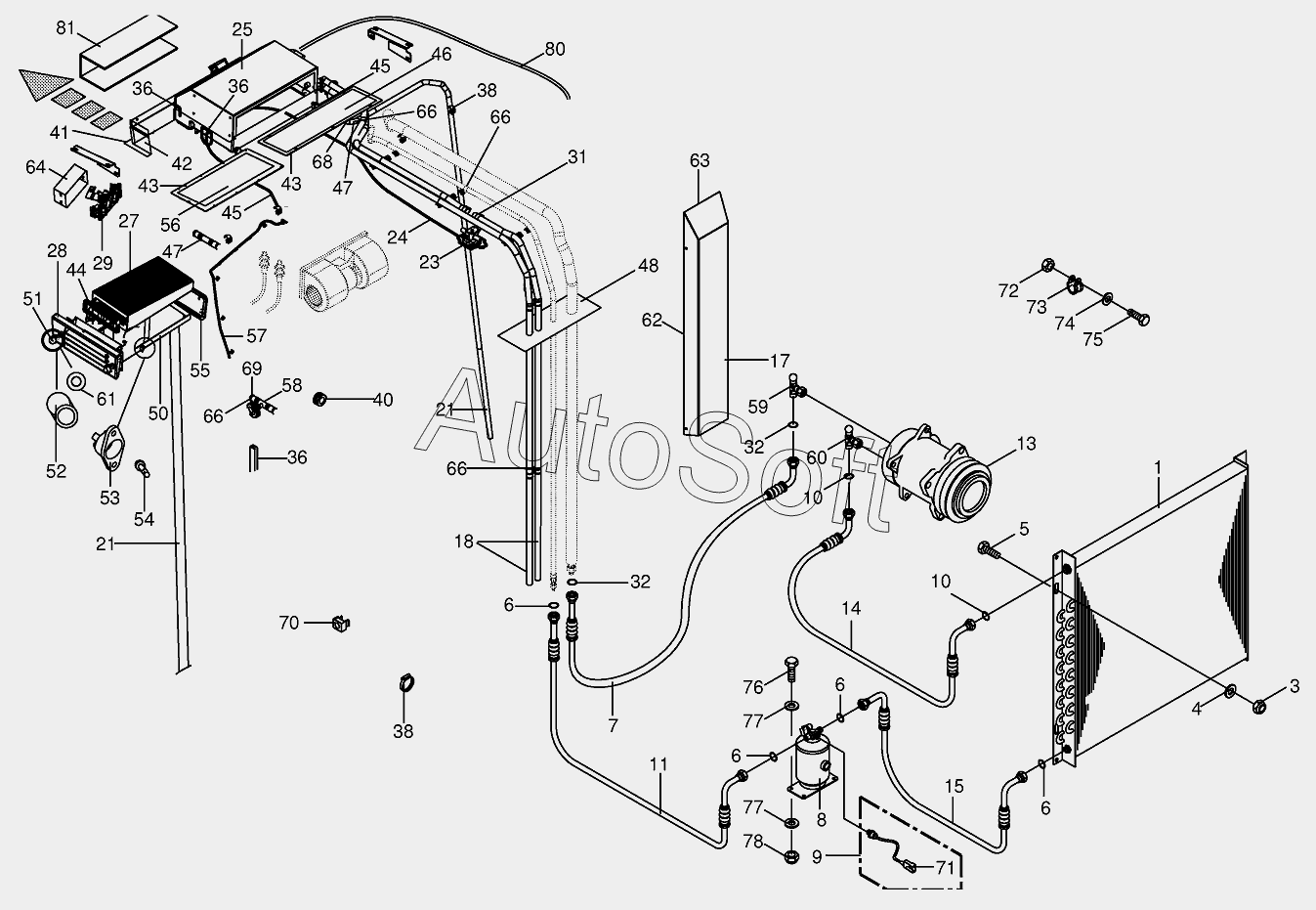

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Air conditioning
1
3
4
5
6
6
6
6
7
8
9
10
10
11
13
14
15
17
18
21
21
23
24
25
27
28
29
31
32
32
36
36
36
38
38
40
41
42
43
43
44
45
45
46
47
47
48
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
66
66
66
66
66
66
68
69
71
72
73
73
73
74
75
76
76
76
77
77
78
80
81
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 002206930 | 0***0 | Gasket | |
| 1 | 0***0 | Condenser for air conditioner | |
| 3 | 0***0 | Locknut | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | O-ring | |
| 7 | 0***0 | Tube | |
| 8 | 0***0 | Drier | |
| 9 | 0***1 | Pressure switch | |
| 10 | 0***0 | O-ring | |
| 11 | 0***0 | Tube | |
| 13 | 0***0 | Compressor for air conditioner | |
| 14 | 2***0 | Tube | |
| 15 | 2***0 | Tube | |
| 17 | 0***0 | Cover | |
| 18 | 0***0 | Hose | |
| 21 | 0***0 | Hose | |
| 23 | 2***0 | Water valve | |
| 24 | 0***0 | Bowden cable | |
| 25 | 2***0 | Evaporator | |
| 27 | 0***0 | Particle filter | |
| 28 | 0***0 | Cover | |
| 29 | 2***0 | Control unit | |
| 31 | 0***0 | Tube clip w. rubber | |
| 32 | 0***0 | O-ring | |
| 36 | 0***0 | Edge protection-Id.-no.= 1m | |
| 38 | 0***1 | Tube clip | |
| 40 | 0***0 | Cable bushing | |
| 41 | 2***0 | Gasket frame | |
| 42 | 0***0 | Air injection lug | |
| 43 | 0***0 | Self-adhesive sealing strip-Id.-no.= 1m | |
| 44 | 2***0 | Sealing profile | |
| 45 | 0***0 | Condensate downspout-hose | |
| 46 | 0***0 | Cover | |
| 47 | 0***0 | Hose coupling | |
| 48 | 0***0 | Dust protection | |
| 50 | 0***0 | Insertion | |
| 51 | 0***0 | Locking spigot | |
| 52 | 0***0 | Spacer ring | |
| 53 | 0***0 | Cam-lock | |
| 54 | 0***0 | Blind rivet | |
| 55 | 0***0 | Gasket frame | |
| 56 | 0***0 | Cover | |
| 57 | 0***0 | Condensate downspout-hose | |
| 58 | 0***0 | Hose coupling-T-piece | |
| 59 | 0***0 | Valve | |
| 60 | 0***0 | Valve | |
| 61 | 0***0 | Lock washer | |
| 62 | 0***0 | Sealing profile | |
| 63 | 0***1 | Gasket | |
| 64 | 0***0 | Frame for radio cut-out | |
| 66 | 0***1 | Cable band | |
| 66 | 2***0 | Cable band | |
| 68 | 0***0 | Cable socket | |
| 69 | 0***0 | Cable socket | |
| 71 | 0***0 | Plug-2-pole | |
| 72 | 0***1 | Hex nut | |
| 73 | 0***0 | Tube clip w. rubber | |
| 73 | 0***0 | Tube clip w. rubber | |
| 74 | 0***1 | Washer | |
| 75 | 0***0 | Allen screw | |
| 76 | 0***0 | Hex head bolt | |
| 76 | 0***0 | Hex head bolt | |
| 77 | 0***1 | Washer | |
| 78 | 0***1 | Locknut | |
| 80 | 2***0 | Condensate downspout-hose | |
| 81 | 2***0 | Filter plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
