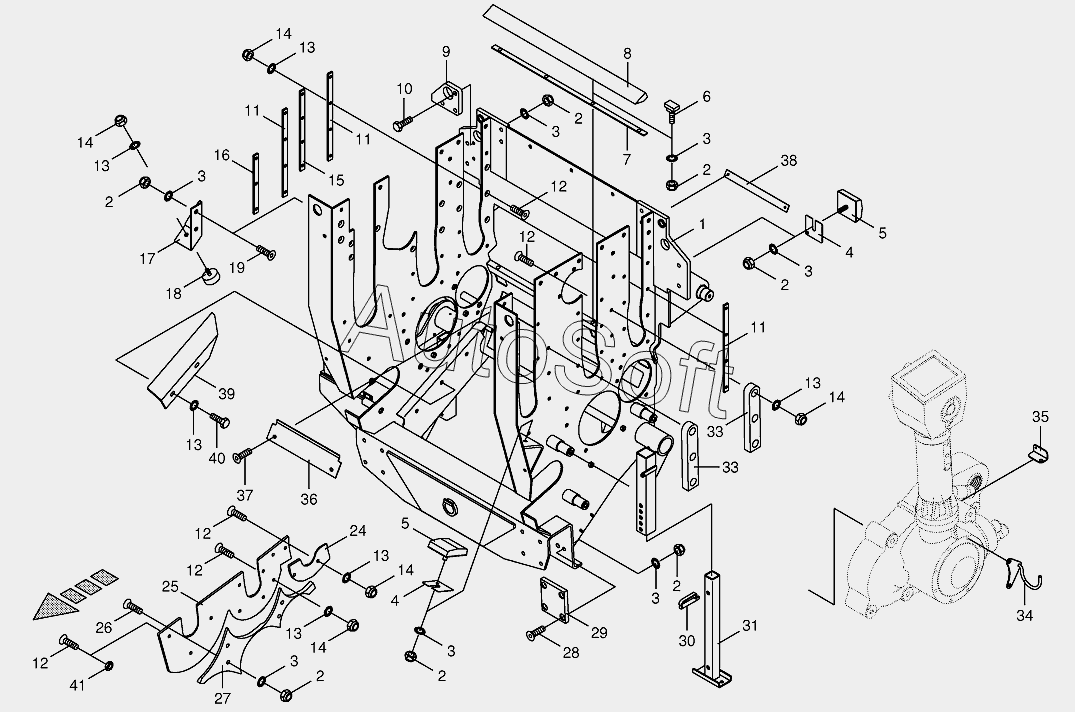

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Feeder Housing with support foot
31
24
24
24
24
24
24
25
25
25
26
27
27
27
28
29
30
24
33
33
34
35
36
37
38
39
39
39
40
41
12
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
5
5
6
7
8
9
10
11
11
11
12
1
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
14
14
14
14
14
15
16
17
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Base frame | |
| 2 | 0***0 | Locknut | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Enclosure | |
| 5 | 0***0 | Rubber pad | |
| 6 | 9***0 | T-slot bolt | |
| 7 | 2***0 | Spacer bar | |
| 8 | 2***1 | Stripper | |
| 9 | 0***0 | Limit stop-back right | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 2***0 | Guide | |
| 12 | 0***1 | Countersunkscrew | |
| 12 | 0***3 | Countersunkscrew | |
| 12 | 0***3 | Countersunkscrew | |
| 12 | 0***3 | Countersunkscrew | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Locknut | |
| 15 | 2***0 | Guide | |
| 16 | 2***0 | Guide | |
| 17 | 0***1 | Limit stop-right front | |
| 17 | 2***0 | Limit stop-left front | |
| 18 | 0***1 | Rubber pad | |
| 19 | 0***2 | Countersunkscrew | |
| 24 | 2***0 | Wearing plate-back right | |
| 24 | 2***0 | Wearing plate-back left | |
| 24 | 2***0 | Wearing plate-back right, HD | |
| 24 | 2***0 | Wearing plate-back left, HD | |
| 25 | 2***0 | Wearing plate-right front | |
| 25 | 2***0 | Wearing plate-left front | |
| 26 | 0***3 | Countersunkscrew | |
| 27 | 2***1 | Formed part-left | |
| 27 | 2***1 | Formed part-right | |
| 28 | 0***0 | Countersunkscrew | |
| 29 | 0***1 | Sliding plate | |
| 30 | 0***0 | Spring stick bolt | |
| 31 | 0***2 | Telescope stand | |
| 33 | 0***0 | Slide block | |
| 34 | 0***1 | Pto drive shaft support | |
| 35 | 0***0 | Angle | |
| 36 | 2***0 | Cover plate-middle | |
| 37 | 0***1 | Countersunkscrew | |
| 38 | 2***0 | Holding plate | |
| 39 | 2***0 | Cover plate-right | |
| 39 | 2***0 | Cover plate-left | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***0 | Hex nut-low form |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
