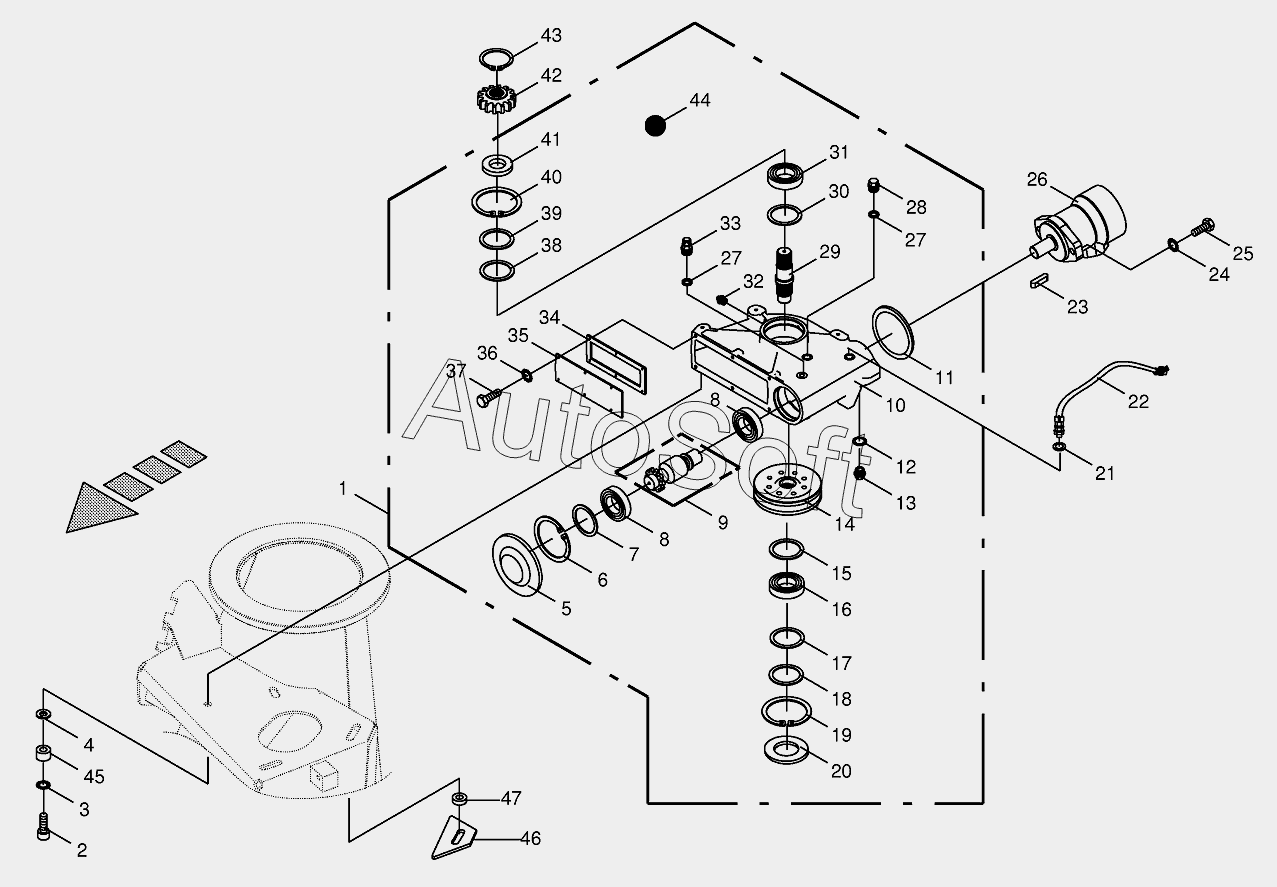

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Auger-gearbox
37
25
26
27
27
28
29
30
31
32
33
34
35
36
24
38
38
38
38
38
39
40
41
42
43
44
45
46
47
13
2
3
4
5
6
7
7
7
7
7
8
8
9
10
11
12
1
14
15
16
17
17
17
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009403170 | 0***0 | Sealing set | |
| 1 | 0***0 | Auger-gearbox | |
| 2 | 0***0 | Allen screw | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Washer | |
| 5 | 0***2 | Sealing cap | |
| 6 | 0***0 | Circlip | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 7 | 0***0 | Shim ring | |
| 8 | 0***0 | Taper roller bearing | |
| 9 | 0***0 | Auger with bucket wheel | |
| 10 | 0***3 | Housing | |
| 11 | 0***0 | O-ring | |
| 12 | 0***1 | Gasket ring | |
| 13 | 0***0 | Screw plug | |
| 14 | 0***1 | Worm gearwheel | |
| 15 | 0***1 | Supporting disc | |
| 16 | 0***0 | Taper roller bearing | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***0 | Shim ring | |
| 17 | 0***1 | Shim ring | |
| 18 | 0***1 | Supporting disc | |
| 19 | 0***0 | Circlip | |
| 20 | 0***2 | Sealing cap | |
| 21 | 0***1 | Gasket ring | |
| 22 | 0***0 | Sensor | |
| 23 | 0***1 | Fit-in key | |
| 24 | 0***0 | Detent edged washer | |
| 25 | 0***1 | Allen screw | |
| 26 | 0***0 | Hydraulic motor | |
| 27 | 0***0 | Gasket ring | |
| 28 | 0***1 | Screw plug | |
| 29 | 0***0 | Outlet shaft | |
| 30 | 0***0 | Nilos-ring | |
| 31 | 0***0 | Taper roller bearing | |
| 32 | 0***0 | Grease niple | |
| 33 | 0***1 | Breather | |
| 34 | 0***0 | Housing gasket | |
| 35 | 0***0 | Gearbox cover | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 0***0 | Shim ring | |
| 38 | 0***0 | Shim ring | |
| 38 | 0***0 | Shim ring | |
| 39 | 0***0 | Supporting disc | |
| 40 | 0***0 | Circlip | |
| 41 | 0***1 | Radial-shaft sealing ring | |
| 42 | 0***1 | Pinion | |
| 43 | 0***0 | Circlip | |
| 44 | 0***0 | Oil-Id.-no.=1ltr | |
| 45 | 0***1 | Spacer bushing | |
| 46 | 2***0 | Stiffener | |
| 47 | 0***3 | Guide tube |
