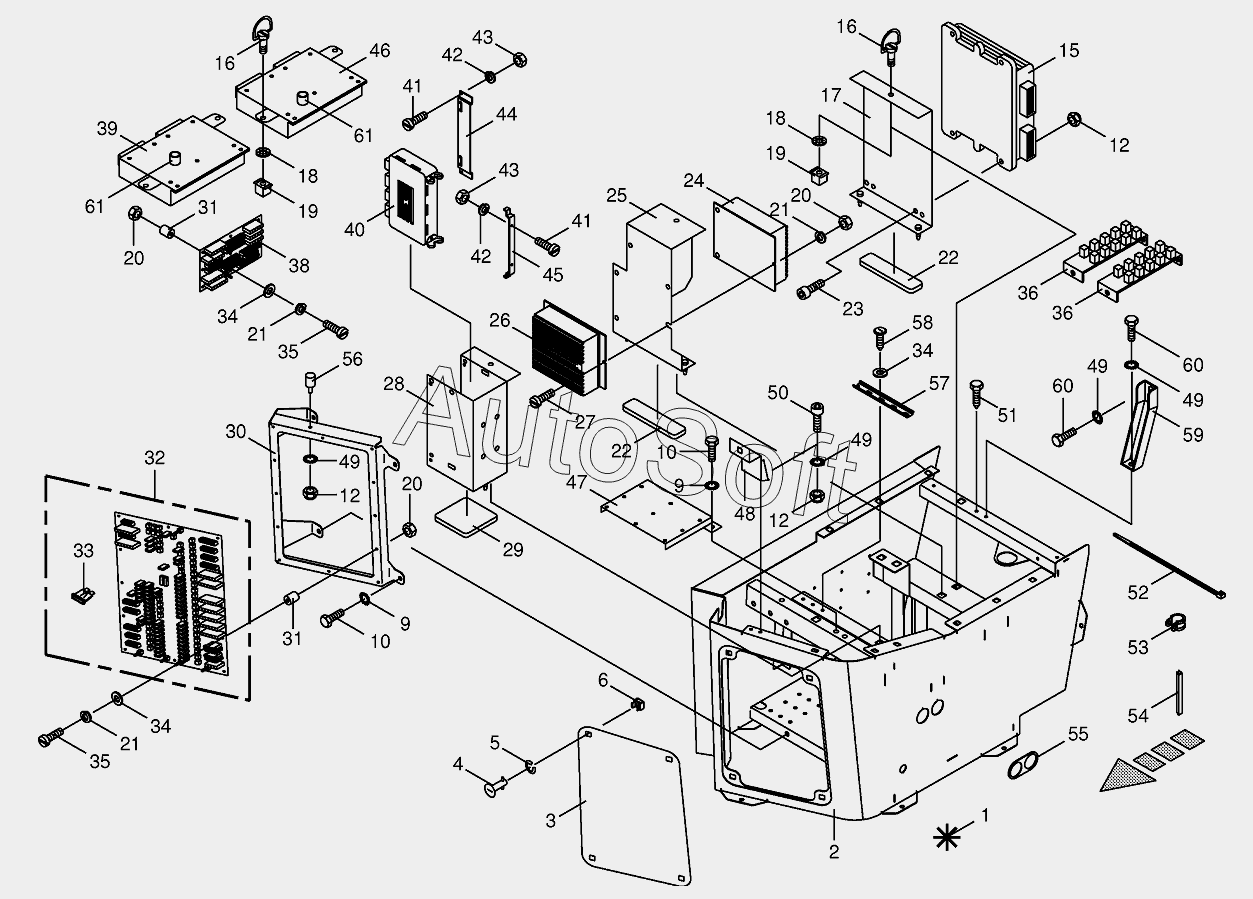

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Control box / controls eletronic
48
33
33
33
33
33
33
33
33
33
33
34
34
34
35
35
36
36
38
39
41
41
42
42
43
43
44
45
46
47
33
49
49
49
49
50
51
52
53
53
53
53
53
54
55
56
57
58
59
60
60
61
61
22
22
2
3
4
5
6
9
9
10
10
12
12
12
15
16
16
17
18
18
19
19
20
20
20
21
21
21
1
23
24
25
26
27
28
29
30
31
31
32
33
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200803180 | 2***0 | GAL-module-incl. software | |
| 1 | 0***1 | Control box-cpl. | |
| 2 | 0***1 | Substructure-panel | |
| 3 | 0***0 | Maintenance door | |
| 4 | 2***0 | Locking spigot | |
| 5 | 2***0 | Retaining washer | |
| 6 | 2***0 | Cam-lock | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***0 | Hex head bolt | |
| 12 | 0***1 | Locknut | |
| 15 | 2***0 | Travel control-incl. software | |
| 16 | 2***0 | Quick coupler | |
| 17 | 0***0 | Retainer | |
| 18 | 2***0 | Circlip | |
| 19 | 2***0 | Quick coupler | |
| 20 | 0***1 | Hex nut | |
| 21 | 0***0 | Spring washer | |
| 22 | 2***0 | Mat-Rubber | |
| 23 | 0***1 | Allen screw | |
| 24 | 2***0 | Automatic pilot-incl. software | |
| 25 | 0***0 | Retainer | |
| 26 | 0***0 | Diom exit-module | |
| 27 | 0***0 | Allen screw | |
| 28 | 0***1 | Retainer | |
| 29 | 2***0 | Mat-Rubber | |
| 30 | 0***0 | Metal sheet | |
| 31 | 0***0 | Rubber pad | |
| 32 | 0***1 | Relay board-cpl. | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 34 | 0***0 | Washer | |
| 35 | 0***0 | Allen screw | |
| 36 | 2***0 | Distributor circuit board-CAN | |
| 38 | 2***1 | Potential distributor circuit board | |
| 39 | 2***0 | Job computer-incl. Software-cpl. | |
| 41 | 0***0 | Allen screw | |
| 42 | 0***0 | Spring washer | |
| 43 | 0***1 | Hex nut | |
| 44 | 0***0 | Bracket | |
| 45 | 0***0 | Bracket | |
| 46 | 2***0 | Job computer-incl. Software-cpl. | |
| 47 | 2***0 | Holding plate | |
| 48 | 2***0 | Supporting angle | |
| 49 | 0***1 | Detent edged washer | |
| 50 | 0***1 | Allen screw | |
| 51 | 0***0 | Self-tapping screw | |
| 52 | 0***1 | Cable band | |
| 53 | 0***0 | Tube clip w. rubber | |
| 53 | 0***0 | Tube clip w. rubber | |
| 53 | 9***0 | Tube clip w. rubber | |
| 54 | 0***0 | Edge protection-Id.-no.= 1m-black | |
| 55 | 2***0 | Packing strip | |
| 56 | 2***0 | Rubber pad | |
| 57 | 2***0 | Top hat rail | |
| 58 | 0***0 | Slotted pan head screw | |
| 59 | 2***0 | Strut | |
| 60 | 0***0 | Hex head bolt | |
| 61 | 0***0 | Battery |
