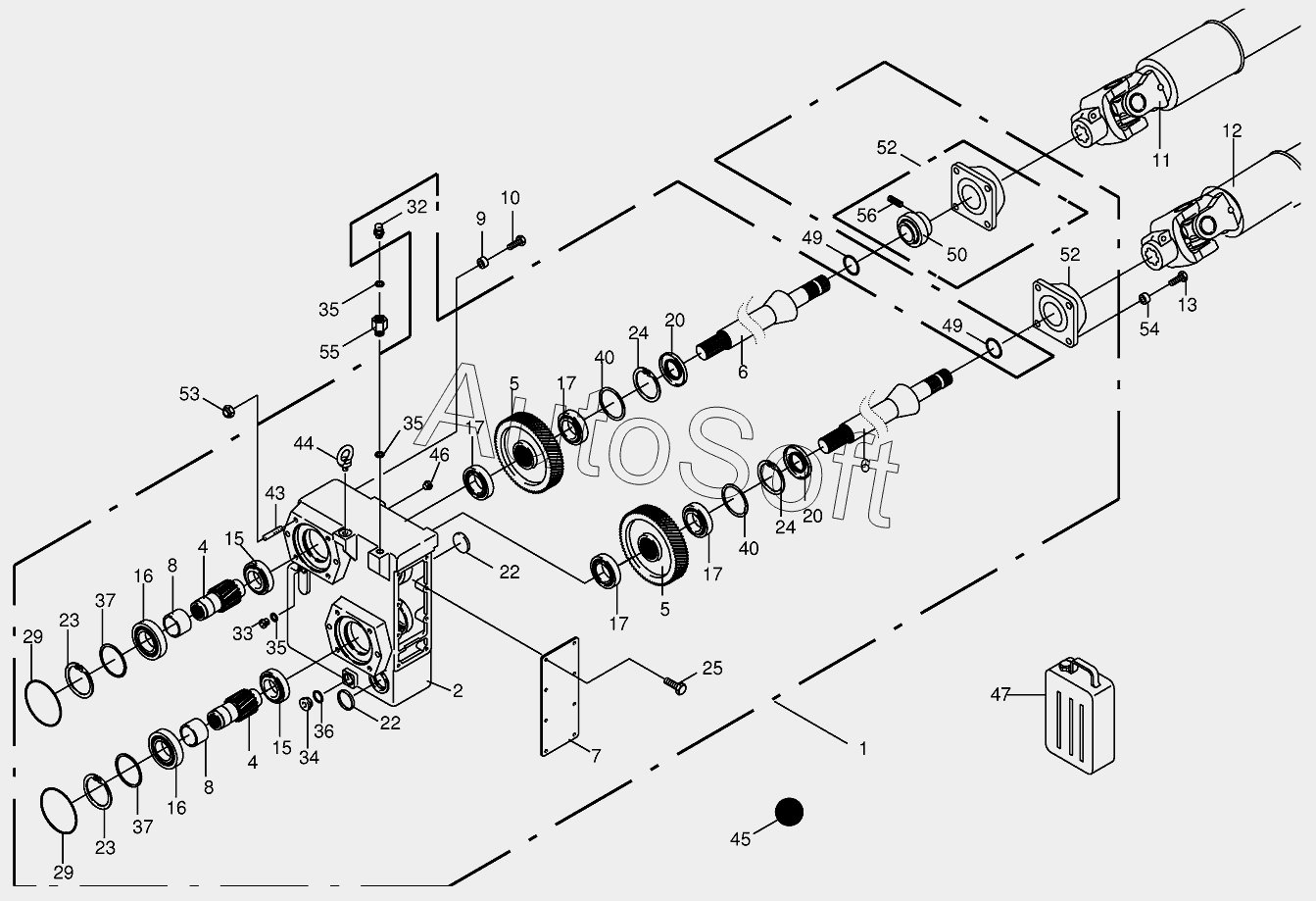

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Auxiliary gearbox/Drive
1
2
4
4
5
5
6
6
7
8
8
9
10
11
12
13
13
13
15
15
16
16
17
17
17
17
20
20
22
22
23
23
24
24
25
29
29
32
33
34
35
35
35
36
37
37
37
37
37
37
40
40
40
40
40
40
43
44
45
46
47
49
49
49
49
49
49
50
52
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Transfer gearbox | |
| 2 | 0***1 | Gearbox housing | |
| 4 | 0***0 | Spur wheel shaft | |
| 5 | 0***0 | Spur gear | |
| 6 | 0***0 | Shaft | |
| 7 | 0***0 | Cover | |
| 8 | 0***0 | Bushing | |
| 9 | 0***2 | Bushing | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***3 | Pto drive shaft | |
| 12 | 2***1 | Pto drive shaft | |
| 13 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Taper roller bearing | |
| 16 | 0***0 | Taper roller bearing | |
| 17 | 0***0 | Taper roller bearing | |
| 20 | 0***0 | Radial-shaft sealing ring | |
| 22 | 0***0 | Cap | |
| 23 | 0***0 | Circlip | |
| 24 | 0***0 | Circlip | |
| 25 | 0***0 | Hex head bolt | |
| 29 | 0***0 | O-ring | |
| 32 | 2***0 | Breather | |
| 33 | 0***1 | Screw plug | |
| 34 | 0***0 | Screw plug | |
| 35 | 0***0 | Gasket ring | |
| 36 | 0***1 | Gasket ring | |
| 37 | 0***0 | Shim ring | |
| 37 | 0***0 | Shim ring | |
| 37 | 0***0 | Shim ring | |
| 40 | 0***0 | Shim ring | |
| 40 | 0***0 | Shim ring | |
| 40 | 0***0 | Shim ring | |
| 43 | 0***0 | Stud bolt | |
| 44 | 0***0 | Eyebolt | |
| 45 | 2***0 | Oil-Id.-no.= 1ltr | |
| 46 | 0***0 | Screw plug | |
| 47 | 2***0 | Oil-Id.-no.= 20ltr | |
| 49 | 0***0 | Shim ring | |
| 49 | 0***0 | Shim ring | |
| 49 | 0***0 | Shim ring | |
| 50 | 0***0 | Grooved ball bearing-incl. threaded pin | |
| 52 | 0***0 | Flange bearing | |
| 53 | 0***0 | Locknut | |
| 54 | 0***2 | Bushing | |
| 55 | 2***0 | Reducer | |
| 56 | 9***0 | Threaded pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
