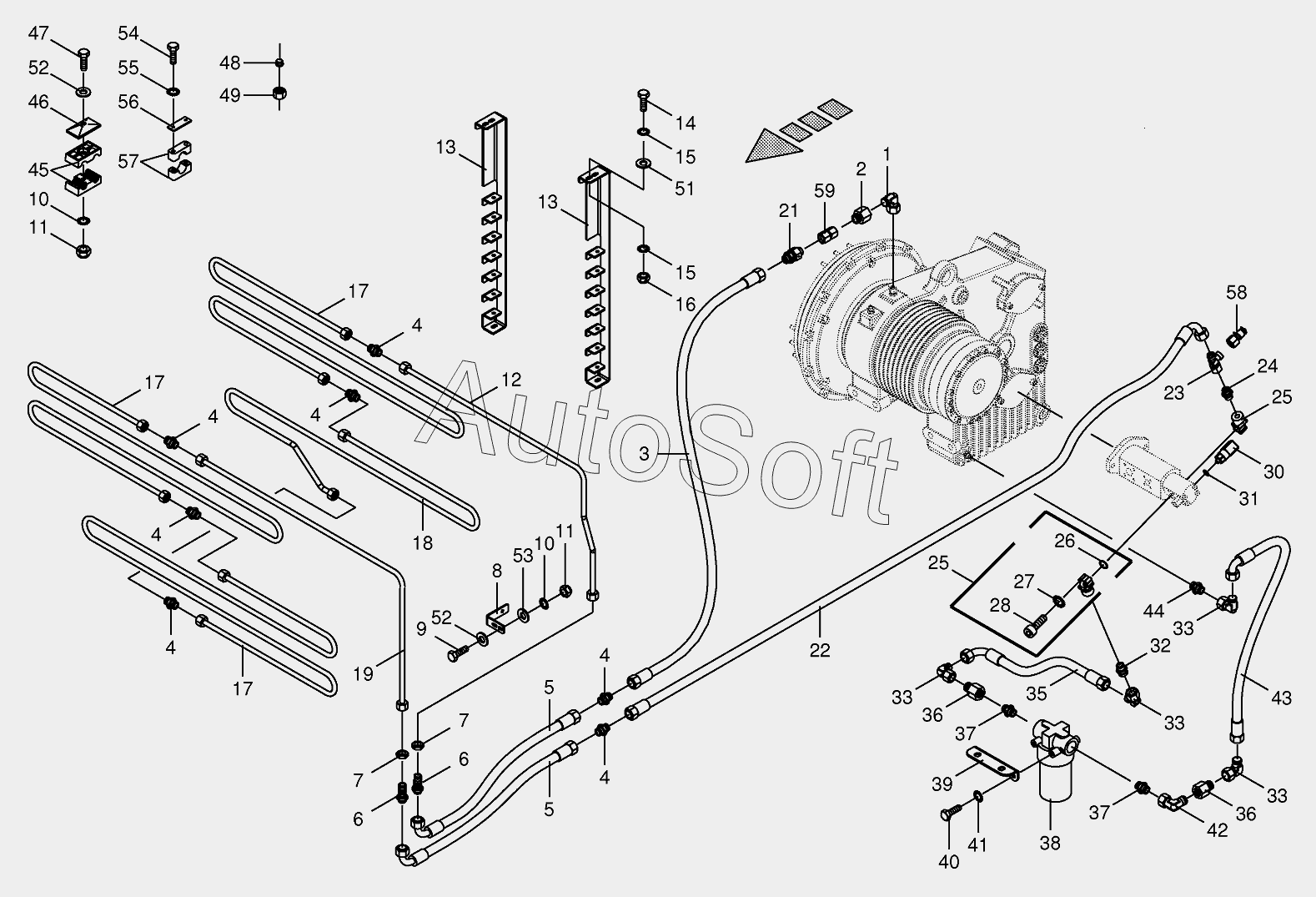

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Gear oil cooler 833001 - 853000
44
31
32
33
33
33
33
35
36
36
37
37
38
39
40
41
42
43
30
45
46
47
48
49
51
52
52
53
54
55
56
57
58
59
15
15
1
2
3
4
4
4
4
4
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
13
13
14
1
1
16
17
17
17
18
19
21
22
23
24
25
25
26
27
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009192450 | 0***0 | Filter element | |
| 900004000 | 9***0 | O-ring | |
| 1 | 0***1 | Angle lug | |
| 1 | 2***0 | Angle lug | |
| 2 | 9***0 | Reducer fitting | |
| 3 | 2***0 | High pressure hose line | |
| 4 | 0***1 | Connector | |
| 5 | 0***0 | High pressure hose line | |
| 6 | 0***0 | Straight 2-way connector | |
| 7 | 0***1 | Hex nut-low form | |
| 8 | 2***0 | Clamp holder-left | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Locknut | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 2***0 | Clamp holder | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Locknut | |
| 17 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 18 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 9***0 | Valve | |
| 22 | 2***0 | High pressure hose line | |
| 23 | 0***0 | Adjustable L connection | |
| 24 | 0***2 | Male connector | |
| 25 | 2***0 | Gear pump flange | |
| 26 | 0***0 | O-ring | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***0 | Allen screw | |
| 28 | 0***2 | Allen screw | |
| 30 | 2***0 | Pressure switch | |
| 31 | 0***1 | Gasket ring | |
| 32 | 0***2 | Male connector | |
| 33 | 0***0 | Angle lug | |
| 35 | 2***0 | High pressure hose line | |
| 36 | 0***0 | Reducer fitting | |
| 37 | 0***0 | Male connector | |
| 38 | 0***0 | Suction filter | |
| 39 | 2***0 | Filter carrier | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Detent edged washer | |
| 42 | 0***0 | Angle lug | |
| 43 | 0***0 | High pressure hose line | |
| 44 | 0***0 | Male connector | |
| 45 | 0***0 | Tube clamp-2 halves | |
| 46 | 0***0 | Cover plate | |
| 47 | 0***0 | Hex head bolt | |
| 48 | 0***1 | Cutting ring | |
| 49 | 0***0 | Nozzle disc cap | |
| 51 | 0***1 | Washer | |
| 52 | 0***0 | Washer | |
| 53 | 0***0 | Washer | |
| 54 | 9***0 | Hex head bolt | |
| 55 | 0***1 | Detent edged washer | |
| 56 | 0***0 | Cover plate | |
| 57 | 2***0 | Tube clamp-2 halves | |
| 58 | 0***0 | Connector f.mini-test equipm. | |
| 59 | 0***0 | Double nipple |
