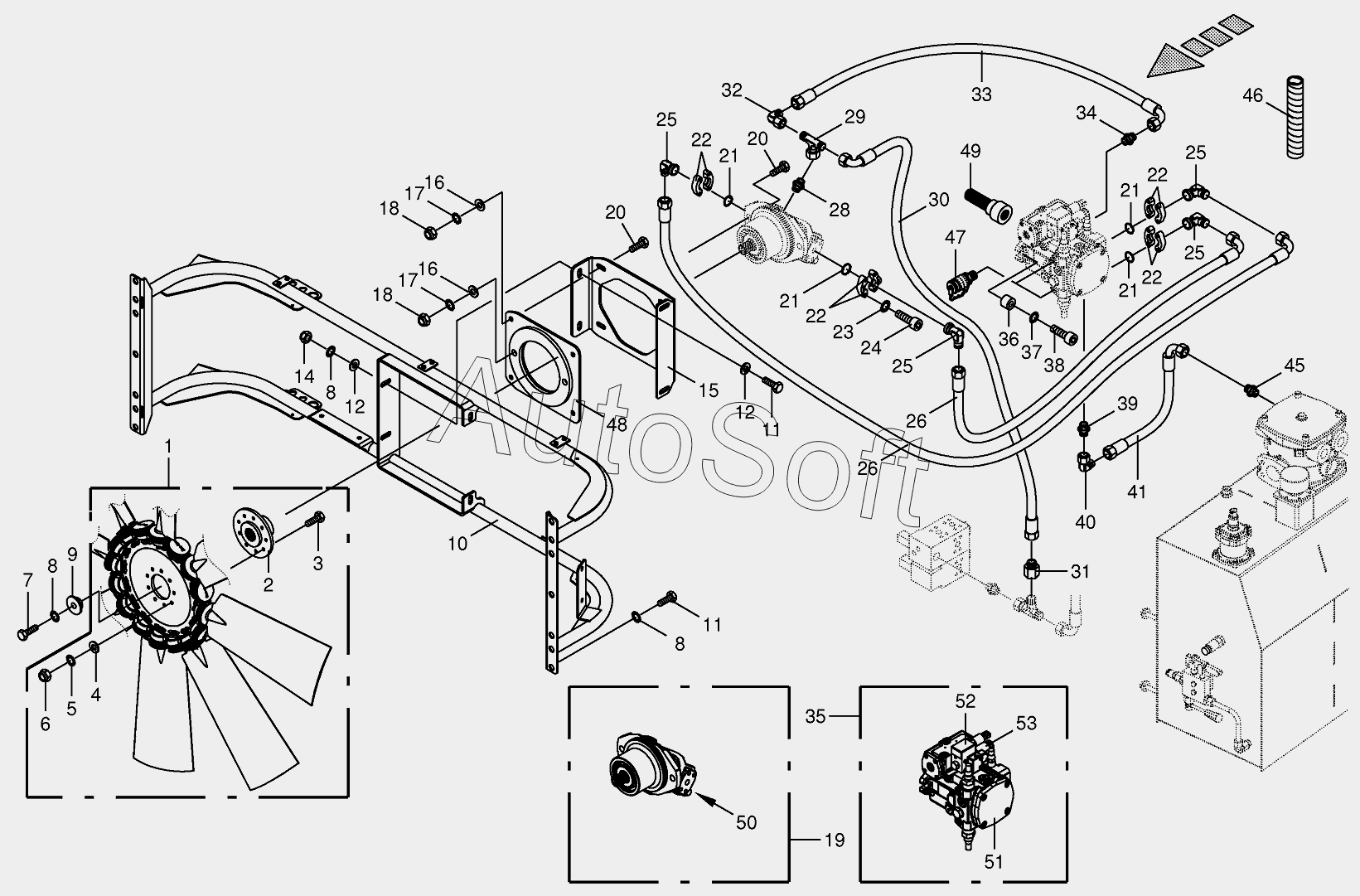

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Ventilator wheel/Drive
1
2
3
4
5
6
7
8
8
8
9
10
11
11
12
12
14
15
16
16
17
17
18
18
19
20
20
21
21
21
21
22
22
22
22
23
24
25
25
25
25
26
26
28
29
30
31
32
33
34
35
36
37
38
39
40
41
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270103170 | 2***0 | Gasket set hyd. engine | |
| 270103200 | 2***0 | Gasket set variable displacement pump | |
| 1 | 2***1 | Ventilator wheel | |
| 2 | 2***1 | Adapter | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Washer | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 2***1 | Clamping bushing | |
| 10 | 2***1 | Ventilator frame | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Washer | |
| 14 | 0***0 | Locknut | |
| 15 | 2***0 | Support | |
| 16 | 0***1 | Washer | |
| 17 | 0***1 | Detent edged washer | |
| 18 | 0***0 | Locknut | |
| 19 | 2***0 | Hydraulic motor | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 2***0 | Flange gasket | |
| 22 | 0***1 | SAE-flange section-2 halves | |
| 23 | 0***0 | Detent edged washer | |
| 24 | 0***1 | Allen screw | |
| 25 | 2***0 | SAE-flange adapter | |
| 26 | 2***0 | High pressure hose line | |
| 28 | 0***0 | Male connector | |
| 29 | 9***0 | T connector | |
| 30 | 2***0 | High pressure hose line | |
| 31 | 0***0 | Reducer fitting | |
| 32 | 0***0 | Angle lug | |
| 33 | 2***0 | High pressure hose line | |
| 34 | 0***1 | Male connector | |
| 35 | 2***0 | Variable displacement pump | |
| 36 | 0***0 | Spacer bushing | |
| 37 | 0***0 | Detent edged washer | |
| 38 | 0***1 | Allen screw | |
| 39 | 0***0 | Male connector | |
| 40 | 0***0 | Angle lug | |
| 41 | 0***0 | High pressure hose line | |
| 45 | 0***1 | Male connector | |
| 46 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 47 | 0***0 | Connector f.mini-test equipm. | |
| 48 | 2***0 | Flange | |
| 49 | 2***0 | Tappet | |
| 50 | 2***0 | Flush valve | |
| 51 | 2***0 | Feed pump | |
| 52 | 2***0 | Adj. unit | |
| 53 | 2***0 | Solenoid switch |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
