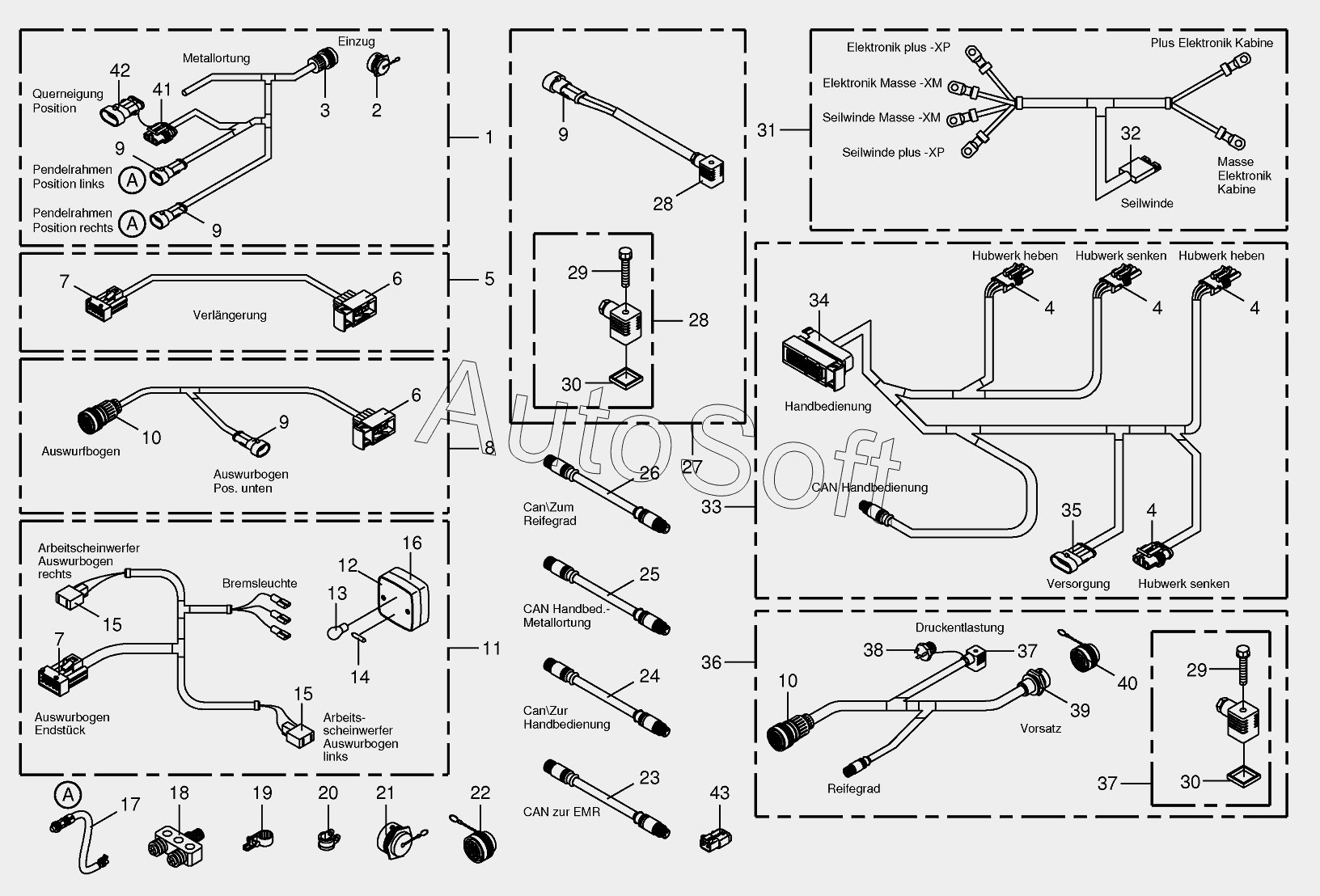

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Several wiring looms
1
2
3
4
4
4
4
5
6
6
7
7
8
9
9
9
9
10
10
11
12
13
14
15
15
16
17
18
19
19
19
19
19
19
19
19
19
20
20
20
20
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200801060 | 2***0 | Wiring harness-short | |
| 1 | 2***0 | Wiring harness-feed system | |
| 2 | 0***0 | Blind-plug | |
| 3 | 2***0 | Plug-14-pole | |
| 4 | 0***0 | Plug-3-pole | |
| 5 | 0***2 | Wiring harness-chute extension | |
| 6 | 0***0 | Bushing housing-10-pole | |
| 7 | 0***0 | Plug-10-pole | |
| 8 | 2***2 | CH discharge chute elbow 25X13-long | |
| 9 | 0***0 | Coupling socket-2-pole | |
| 10 | 0***0 | Plug-31-pole | |
| 11 | 0***3 | Wiring harness-discharge chute | |
| 12 | 0***0 | Concluding stop-light | |
| 13 | 0***0 | Singel filament buld | |
| 14 | 0***0 | Singel filament buld | |
| 15 | 0***0 | Plug-2-pole | |
| 16 | 2***0 | Pane | |
| 17 | 0***2 | Namur sensor Namur M12 | |
| 18 | 2***0 | Y-Distributor-5-pole | |
| 19 | 0***0 | Screwless corrugatend tube | |
| 19 | 0***0 | Screwless corrugatend tube | |
| 19 | 0***0 | Screwless corrugatend tube | |
| 19 | 0***0 | Screwless corrugatend tube | |
| 19 | 0***0 | Screwless corrugatend tube | |
| 20 | 0***1 | Tube clip w. rubber | |
| 20 | 0***0 | Tube clip w. rubber | |
| 20 | 0***0 | Tube clip w. rubber | |
| 21 | 0***0 | Blind-plug | |
| 22 | 0***0 | Blind-plug | |
| 23 | 2***0 | Cable-EMR | |
| 24 | 2***0 | Cable-hand operation | |
| 25 | 2***0 | Cable-Metal positioning | |
| 26 | 2***0 | Cable-degree of ripeness | |
| 27 | 0***0 | not for this machine | |
| 28 | 0***0 | Valve plug with LED | |
| 29 | 0***0 | Screw with straight-line curls | |
| 30 | 0***0 | Gasket | |
| 31 | 2***1 | Wiring harness-rope winch / electronics cab | |
| 32 | 0***0 | Plug | |
| 33 | 0***1 | Wiring harness-hand operation | |
| 34 | 0***0 | Plug-42-pole | |
| 35 | 0***0 | Coupling socket-4-pole | |
| 36 | 0***4 | Wiring harness-Front attachment | |
| 37 | 0***0 | Valve plug with LED | |
| 38 | 0***0 | Connector plug-2-pole | |
| 39 | 0***1 | Socket-31-pole | |
| 40 | 0***0 | Blind-plug | |
| 41 | 0***0 | Plug-3-pole | |
| 42 | 0***0 | Blind-pin casing-3-pole | |
| 43 | 2***1 | Blind-plug-2-pole |
