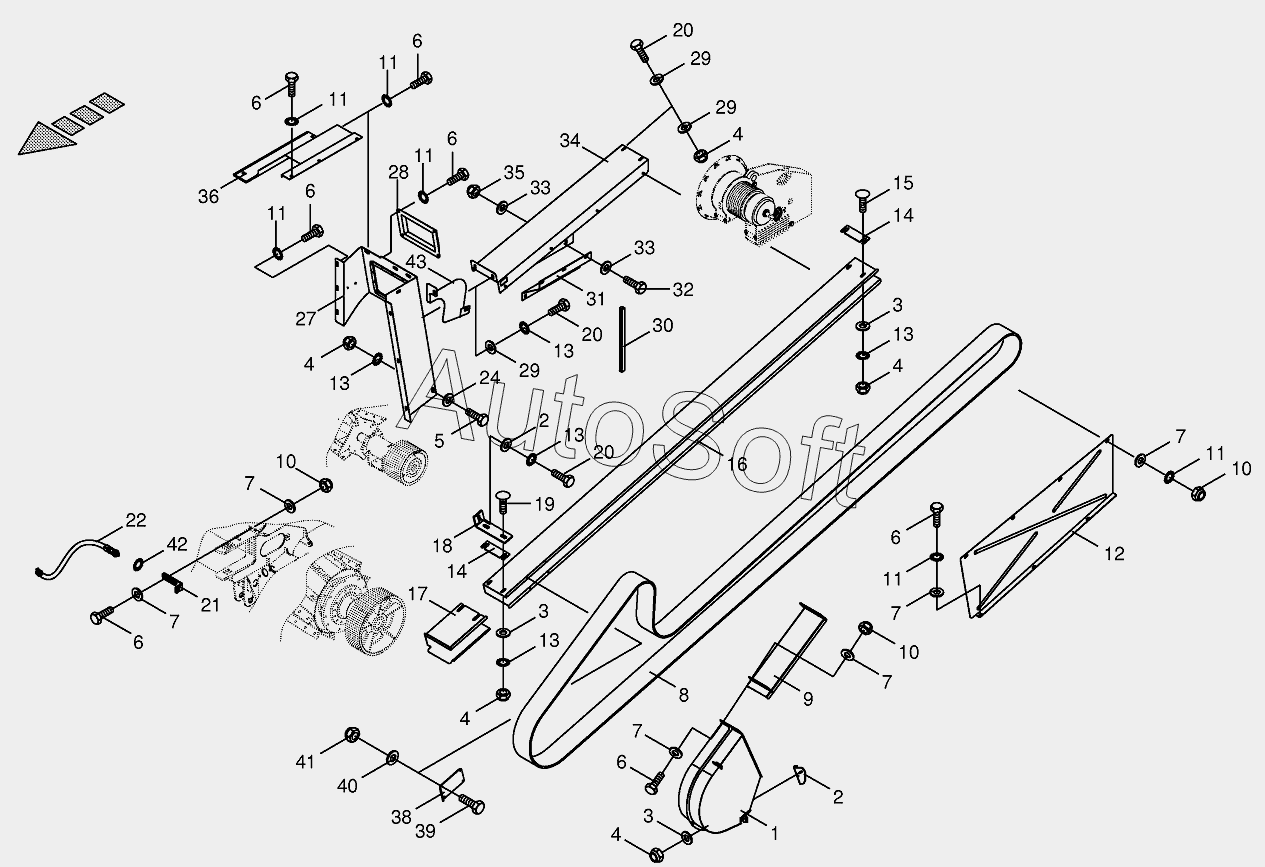

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Belt guide - main drive
33
33
20
20
20
21
22
24
27
28
29
29
29
30
31
32
19
34
35
36
38
39
40
41
42
43
9
2
2
3
3
3
4
4
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
1
10
10
10
11
11
11
11
11
11
12
13
13
13
13
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Belt guard | |
| 2 | 2***1 | Guard support | |
| 3 | 0***1 | Washer | |
| 4 | 0***0 | Locknut | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Hex head bolt | |
| 7 | 0***0 | Washer | |
| 8 | 2***0 | Power band | |
| 9 | 2***0 | Belt guard-front | |
| 10 | 0***0 | Locknut | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 2***2 | Cover plate | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Enclosure | |
| 15 | 0***2 | Coach bolt | |
| 16 | 2***0 | Belt guide | |
| 17 | 0***0 | Belt guide | |
| 18 | 0***0 | Fastening angle | |
| 19 | 0***1 | Coach bolt | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 2***0 | Sensor support | |
| 22 | 0***2 | Namur sensor Namur M18 | |
| 24 | 0***0 | Washer | |
| 27 | 2***2 | Seperating box-left front | |
| 28 | 2***0 | Cover case | |
| 29 | 0***0 | Washer | |
| 30 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 31 | 2***0 | Cover plate | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Washer | |
| 34 | 2***3 | Belt guard | |
| 35 | 0***0 | Locknut | |
| 36 | 2***0 | Cover plate | |
| 38 | 0***0 | not for this machine | |
| 39 | 0***0 | not for this machine | |
| 40 | 0***0 | not for this machine | |
| 41 | 0***0 | not for this machine | |
| 42 | 9***0 | Toothwasher | |
| 43 | 2***0 | Guard plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
