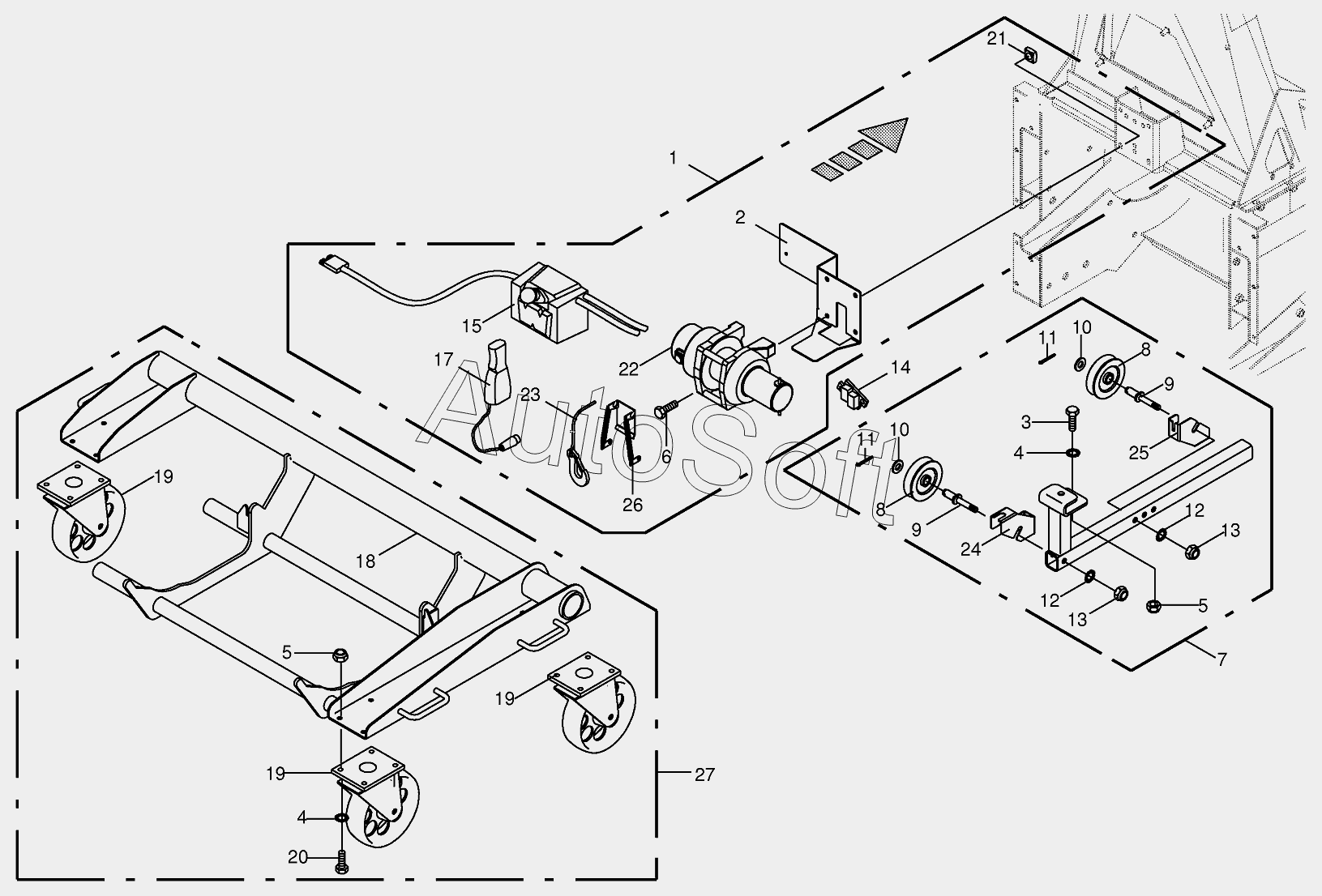

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Rope winch/Installation car
1
2
3
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
17
18
19
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Rope winch | |
| 2 | 2***1 | Mounting plate | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Locknut | |
| 6 | 9***0 | Hex head bolt | |
| 7 | 0***5 | Rope guide-cpl. | |
| 8 | 0***1 | Rope pulley | |
| 9 | 0***0 | Pin | |
| 10 | 0***1 | Washer | |
| 11 | 0***1 | Cotter pin | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***0 | Locknut | |
| 14 | 0***0 | Protection | |
| 15 | 2***0 | Relay-housing -incl. relay | |
| 17 | 2***0 | Remote control w. cable | |
| 18 | 0***3 | Frame | |
| 19 | 0***1 | Roller | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 9***0 | Square nut | |
| 22 | 2***0 | Rope winch | |
| 23 | 2***1 | Steel wire rope | |
| 24 | 2***0 | Guard plate-back | |
| 25 | 2***0 | Guard plate-front | |
| 26 | 2***0 | Cable pressing device | |
| 27 | 0***2 | Installation car |
