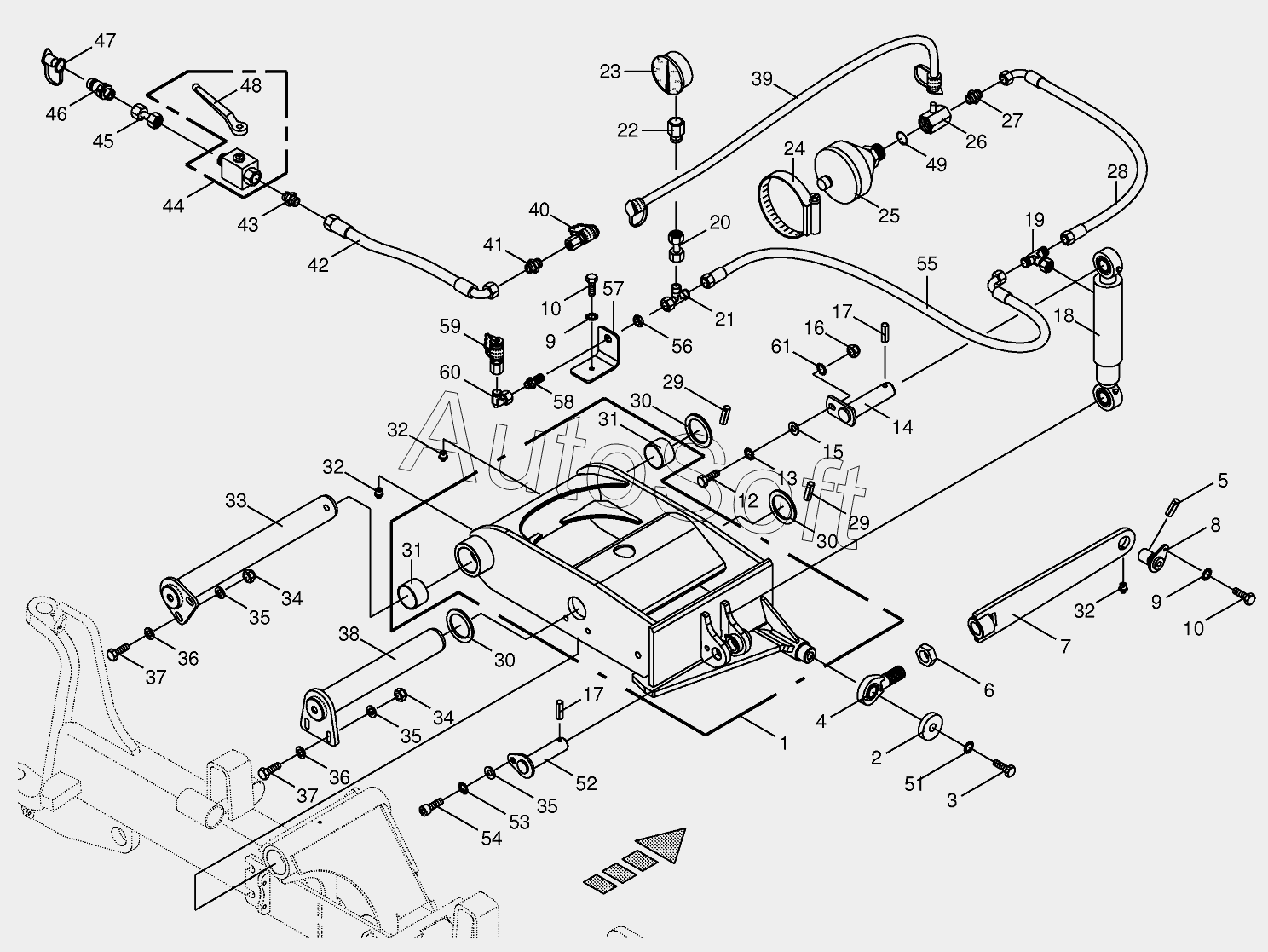

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Steering axle rocker arm
46
31
31
32
32
32
33
34
34
35
35
35
36
36
37
37
38
39
40
41
42
43
44
45
30
30
30
30
47
48
49
51
52
53
54
55
56
57
58
59
60
61
17
17
2
3
4
5
6
7
8
9
9
10
10
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009187832 | 0***2 | Sealing set | |
| 1 | 2***1 | Steered axle rocker | |
| 2 | 0***0 | Washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 2***0 | Joint head | |
| 5 | 0***2 | Roll pin | |
| 6 | 9***0 | Hex nut-low form | |
| 7 | 2***0 | Coupler | |
| 8 | 0***3 | Poling bolt | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Pin | |
| 15 | 0***1 | Washer | |
| 16 | 0***0 | Locknut | |
| 17 | 0***1 | Roll pin | |
| 18 | 0***0 | Hydraulic cylinder | |
| 19 | 0***1 | T-connector | |
| 20 | 0***0 | Double nipple | |
| 21 | 0***1 | Adjustable L connection | |
| 22 | 0***0 | Connector | |
| 23 | 0***0 | Pressure guage | |
| 24 | 0***0 | Hose clamp | |
| 25 | 0***0 | Hydraulic-reservoir | |
| 26 | 0***0 | Damper | |
| 27 | 0***1 | Male connector | |
| 28 | 0***0 | High pressure hose line | |
| 29 | 0***0 | Roll pin | |
| 30 | 0***0 | Shim ring | |
| 30 | 0***1 | Shim ring | |
| 31 | 0***0 | Bearing bush | |
| 32 | 0***0 | Grease niple | |
| 33 | 0***3 | Retention bolt | |
| 34 | 0***0 | Locknut | |
| 35 | 0***1 | Washer | |
| 36 | 0***0 | Washer | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 0***3 | Retention bolt | |
| 39 | 0***0 | Measuring hose | |
| 40 | 2***0 | Connector f.mini-test equipm. | |
| 41 | 0***0 | Connector | |
| 42 | 0***0 | High pressure hose line | |
| 43 | 9***0 | Male connector | |
| 44 | 0***0 | Ball cock | |
| 45 | 0***0 | Double nipple | |
| 46 | 0***0 | Connector plug | |
| 47 | 0***1 | Dust cap-red | |
| 48 | 0***0 | Hand lever-incl. screw, washer | |
| 49 | 9***0 | O-ring | |
| 51 | 0***1 | Detent edged washer | |
| 52 | 2***0 | Pin | |
| 53 | 0***1 | Detent edged washer | |
| 54 | 0***1 | Allen screw | |
| 55 | 0***1 | High pressure hose line | |
| 56 | 0***2 | Hex nut-low form | |
| 57 | 2***0 | Support | |
| 58 | 0***1 | Straight 2-way connector | |
| 59 | 0***0 | Connector f.mini-test equipm. | |
| 60 | 0***1 | Angle lug | |
| 61 | 0***0 | Detent edged washer |
