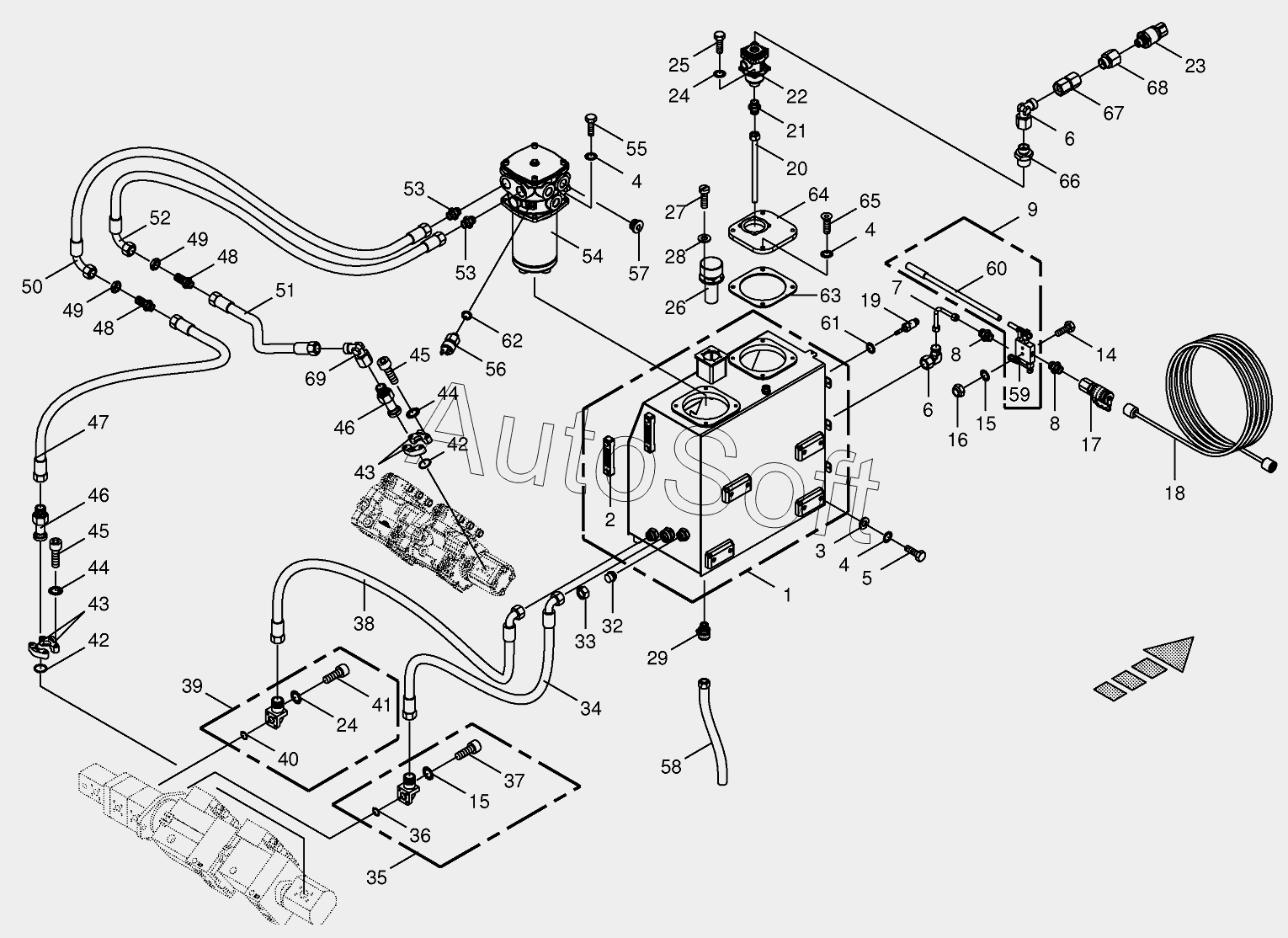

Каталог запасных частей к технике: KRONE BIG-X-700 (2013). Hydraulic tank/suction lines
47
54
53
53
52
51
50
49
49
48
48
46
46
45
45
44
44
43
43
42
42
41
41
41
40
62
70
69
68
67
66
65
64
63
39
61
60
59
58
57
56
55
14
22
21
20
19
18
17
16
15
15
9
8
8
7
6
6
5
4
4
4
3
2
29
38
37
37
37
36
35
34
33
32
1
28
27
26
25
24
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270066320 | 2***0 | Filter cartridge | |
| 270066330 | 2***0 | Separation plate | |
| 270066340 | 2***0 | Sealing set | |
| 270066350 | 2***0 | Dirt collector cage | |
| 270066440 | 2***0 | Filter cartridge | |
| 270066450 | 2***0 | Sealing set | |
| 270066460 | 2***0 | Dirt collector cage | |
| 1 | 2***1 | Hydraulic tank | |
| 2 | 0***1 | Oil level indicator | |
| 3 | 0***0 | Washer | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Angle lug | |
| 7 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 0***0 | Male connector | |
| 9 | 2***2 | Hydr. Pump | |
| 14 | 0***1 | Hex head bolt | |
| 15 | 0***0 | Detent edged washer | |
| 16 | 0***0 | Locknut | |
| 17 | 0***0 | Connector f.mini-test equipm. | |
| 18 | 2***0 | Measuring hose | |
| 19 | 0***1 | Levelling switch | |
| 20 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 21 | 0***0 | Male connector | |
| 22 | 2***0 | Tank return filter | |
| 23 | 2***0 | Pressure transformer | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***0 | Filler neck | |
| 27 | 0***0 | Allen screw | |
| 28 | 0***1 | Washer | |
| 29 | 2***0 | Screw plug | |
| 32 | 0***0 | Locking cone w. O-ring | |
| 33 | 0***0 | Nozzle disc cap | |
| 34 | 2***0 | High pressure hose line | |
| 35 | 0***0 | Flange connection | |
| 36 | 2***0 | O-ring | |
| 37 | 0***0 | Allen screw | |
| 37 | 0***1 | Allen screw | |
| 38 | 2***0 | High pressure hose line | |
| 39 | 0***0 | Flange connection | |
| 40 | 0***0 | O-ring | |
| 41 | 0***1 | Allen screw | |
| 41 | 0***2 | Allen screw | |
| 42 | 0***0 | O-ring | |
| 43 | 0***1 | SAE-flange section-2 halves | |
| 44 | 0***0 | Detent edged washer | |
| 45 | 0***1 | Allen screw | |
| 46 | 2***0 | SAE-flange adapter | |
| 47 | 2***0 | High pressure hose line | |
| 48 | 9***0 | Straight 2-way connector | |
| 49 | 9***0 | Locknut | |
| 50 | 2***0 | High pressure hose line | |
| 51 | 2***0 | High pressure hose line | |
| 52 | 0***0 | High pressure hose line | |
| 53 | 0***1 | Male connector | |
| 54 | 2***0 | Return-suction filter | |
| 55 | 0***0 | Hex head bolt | |
| 56 | 0***0 | Pressure switch | |
| 57 | 0***0 | Screw plug | |
| 58 | 2***0 | Oil discharge hose | |
| 59 | 2***1 | Valve | |
| 60 | 2***0 | Lever | |
| 61 | 0***1 | Gasket ring | |
| 62 | 0***1 | Gasket ring | |
| 63 | 2***0 | Gasket | |
| 64 | 2***0 | Filter retainer | |
| 65 | 0***2 | Fillister head screw | |
| 66 | 0***1 | Male connector | |
| 67 | 0***0 | Double nipple | |
| 68 | 0***0 | Unscrewing connection | |
| 69 | 0***0 | Lug | |
| 70 | 9***0 | Angle lug-45° |
