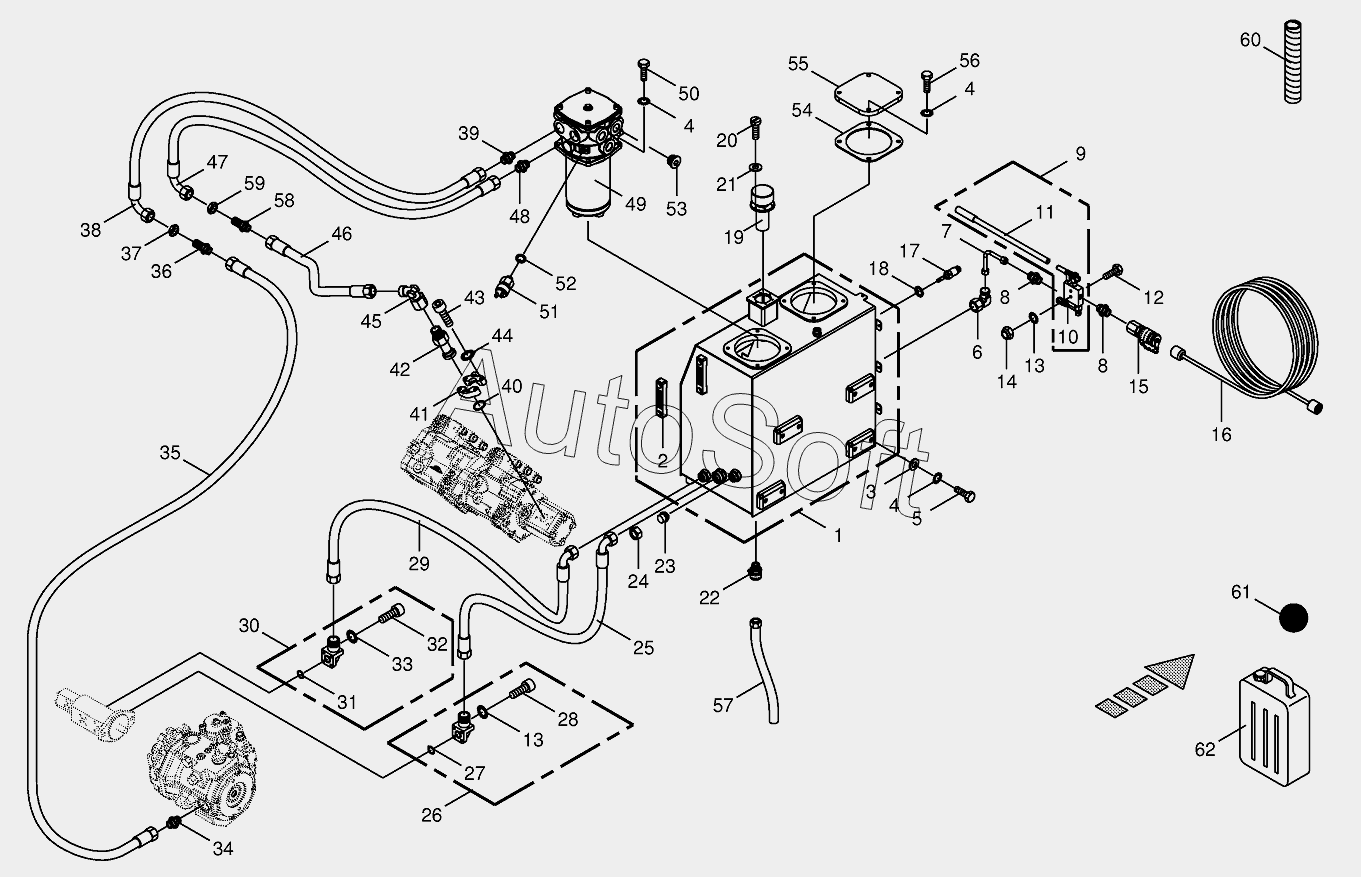

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Hydraulic tank/suction lines
41
49
48
47
46
45
44
43
42
40
39
38
37
36
35
34
54
62
61
60
59
58
57
56
55
33
53
52
51
50
9
17
16
15
14
13
13
12
11
10
18
8
8
7
6
5
4
4
4
3
2
26
32
32
31
30
29
28
28
27
1
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270066320 | 2***0 | Filter cartridge | |
| 270066330 | 2***0 | Separation plate | |
| 270066340 | 2***0 | Sealing set | |
| 270066350 | 2***0 | Dirt collector cage | |
| 1 | 2***1 | Hydraulic tank | |
| 2 | 0***1 | Oil level indicator | |
| 3 | 0***0 | Washer | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Angle lug | |
| 7 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 0***0 | Male connector | |
| 9 | 2***2 | Hydr. Pump | |
| 10 | 2***1 | Valve | |
| 11 | 2***0 | Lever | |
| 12 | 0***1 | Hex head bolt | |
| 13 | 0***0 | Detent edged washer | |
| 14 | 0***0 | Locknut | |
| 15 | 0***0 | Connector f.mini-test equipm. | |
| 16 | 2***0 | Measuring hose | |
| 17 | 0***1 | Levelling switch | |
| 18 | 0***1 | Gasket ring | |
| 19 | 0***0 | Filler neck | |
| 20 | 0***0 | Allen screw | |
| 21 | 0***1 | Washer | |
| 22 | 2***0 | Screw plug | |
| 23 | 0***0 | Locking cone w. O-ring | |
| 24 | 0***0 | Nozzle disc cap | |
| 25 | 2***0 | High pressure hose line | |
| 26 | 0***0 | Flange connection | |
| 27 | 2***0 | O-ring | |
| 28 | 0***0 | Allen screw | |
| 28 | 0***1 | Allen screw | |
| 29 | 2***0 | High pressure hose line | |
| 30 | 0***0 | Flange connection | |
| 31 | 0***0 | O-ring | |
| 32 | 0***1 | Allen screw | |
| 32 | 0***2 | Allen screw | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 9***0 | Мale connector | |
| 35 | 2***0 | High pressure hose line | |
| 36 | 9***0 | Straight 2-way connector | |
| 37 | 9***0 | Locknut | |
| 38 | 2***0 | High pressure hose line | |
| 39 | 9***0 | Мale connector | |
| 40 | 0***0 | O-ring | |
| 41 | 0***1 | SAE-flange section-2 halves | |
| 42 | 2***0 | SAE-flange adapter | |
| 43 | 0***2 | Allen screw | |
| 44 | 0***0 | Detent edged washer | |
| 45 | 9***0 | Angle lug-45° | |
| 46 | 2***0 | High pressure hose line | |
| 47 | 0***0 | High pressure hose line | |
| 48 | 0***1 | Male connector | |
| 49 | 2***0 | Return-suction filter | |
| 50 | 0***0 | Hex head bolt | |
| 51 | 0***0 | Pressure switch | |
| 52 | 0***1 | Gasket ring | |
| 53 | 0***0 | Screw plug | |
| 54 | 2***0 | Gasket | |
| 55 | 2***0 | Tank cap | |
| 56 | 0***0 | Hex head bolt | |
| 57 | 2***0 | Oil discharge hose | |
| 58 | 9***0 | Straight 2-way connector | |
| 59 | 9***0 | Locknut | |
| 60 | 2***0 | Spiral strip -ld.-no.=1m | |
| 61 | 0***1 | Oil-Id.-no.= 1ltr | |
| 62 | 0***0 | 0il -ld.-no.=20ltr |
