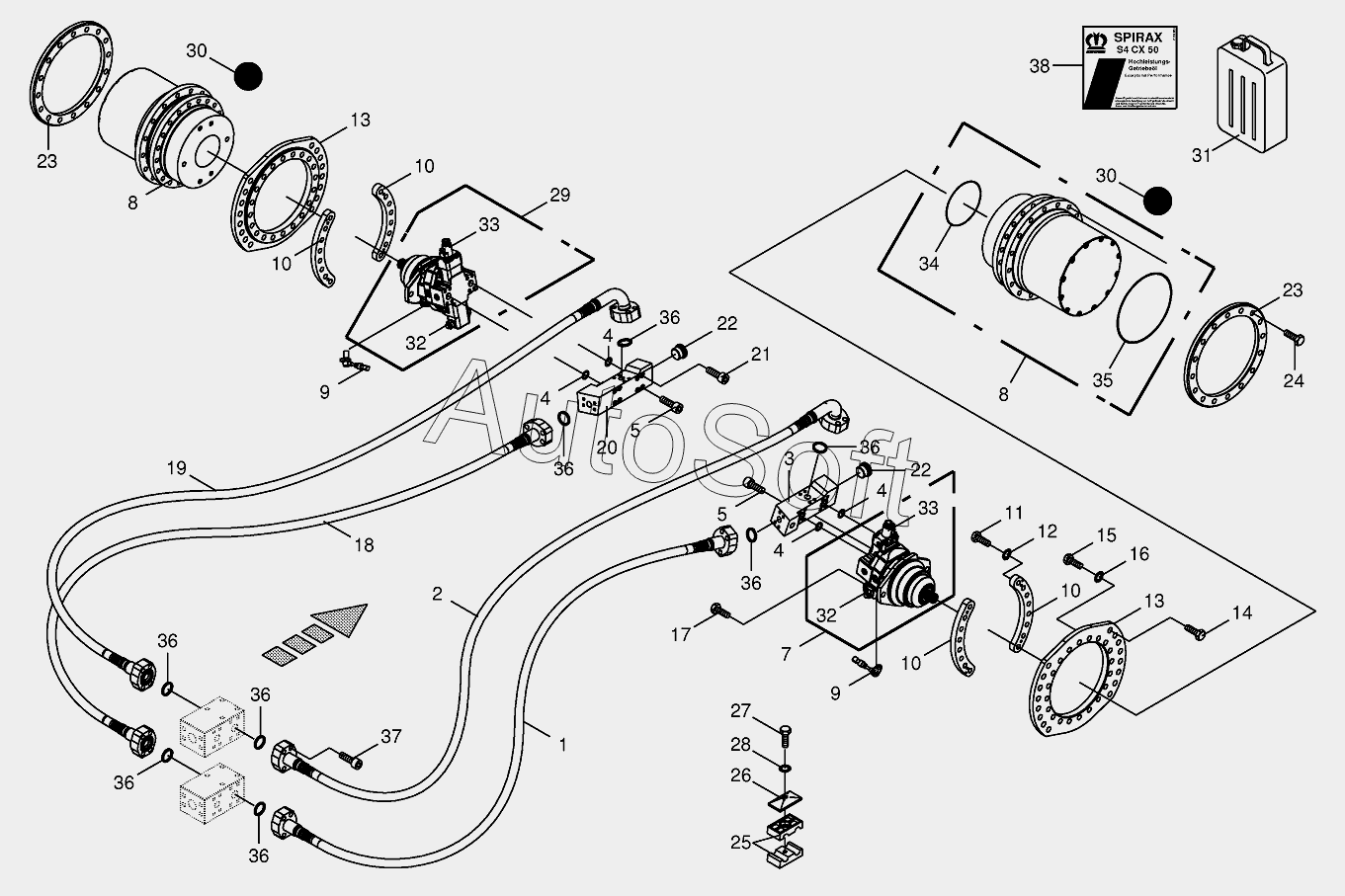

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Traction drive wheel engine-front
21
22
22
23
23
24
25
26
27
28
29
20
30
30
31
32
32
33
33
34
35
36
36
36
36
36
36
36
36
37
38
11
2
3
4
4
4
4
5
5
7
8
8
9
9
10
10
10
10
1
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270103070 | 2***0 | Gasket set power unit | |
| 270103070 | 2***0 | Gasket set power unit | |
| 1 | 2***0 | Hyd-Hose HD 560 25х2950 SFS SFS | |
| 2 | 2***0 | Hyd-Hose HD 560 25х3100 SFS SFS90° | |
| 3 | 2***1 | Flange adapter B1dm-1dm right - right | |
| 4 | 2***0 | Flange gasket | |
| 5 | 9***0 | Allen screw | |
| 7 | 2***0 | Adjustment motor -right | |
| 8 | 2***1 | Hub gearboх GFT40 -20 hole | |
| 9 | 2***0 | Speed sensor | |
| 10 | 2***0 | Screw-in slat | |
| 11 | 0***1 | Hex head bolt | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 2***0 | Adapter flange -20 hole | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Heх head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Heх head bolt | |
| 18 | 2***0 | Hyd-Hose HD 560 25х3250 SFS SFS | |
| 19 | 2***0 | Hyd-Hose HD 560 25х3405 SFS SFS90° | |
| 20 | 2***1 | Flange adapter B1dm-1dm left - left | |
| 21 | 9***0 | Allen screw | |
| 22 | 9***0 | Screw plug | |
| 23 | 2***0 | Мounting ring | |
| 24 | 9***0 | Heх head bolt | |
| 25 | 2***0 | Tube clamp -2 halves | |
| 26 | 2***0 | Cover plate | |
| 27 | 0***1 | Hex head bolt | |
| 28 | 0***1 | Detent edged washer | |
| 29 | 2***0 | Adjustment motor -left | |
| 30 | 2***0 | 0il 0l SYNKR0L Shell Spiraх S4 CХ 50 | |
| 31 | 2***0 | 0il 0l SYNShell Spiraх S4 CХ 50 20L | |
| 32 | 2***0 | Flush valve | |
| 33 | 2***0 | Prop. magnet without em. act. ЕP1 12V | |
| 34 | 9***0 | O-ring seal 192 х 4 | |
| 35 | 9***0 | O-ring seal 310 х 3 | |
| 36 | 9***0 | O-ring | |
| 37 | 9***0 | Allen screw | |
| 38 | 2***0 | Lable |
