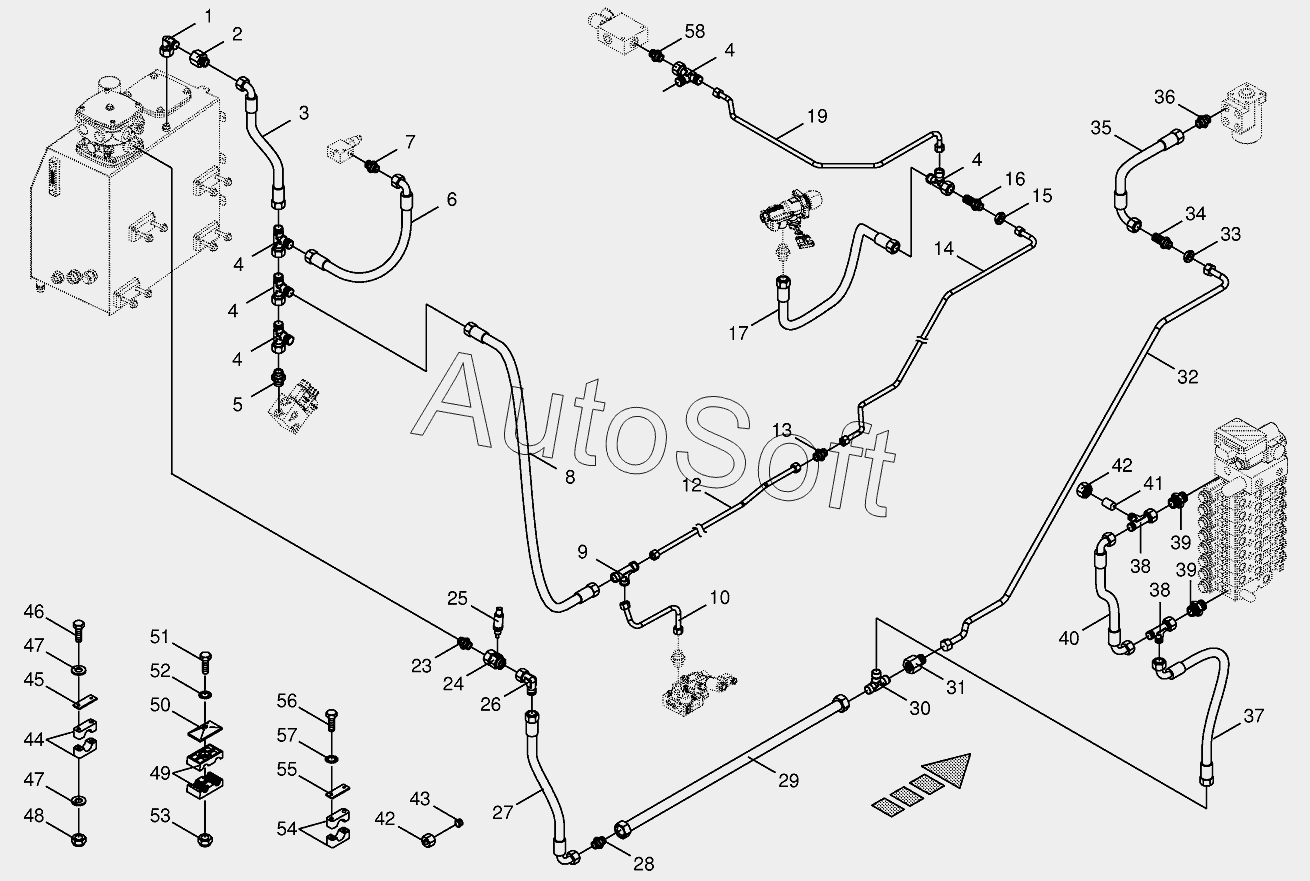

Каталог запасных частей к технике: KRONE BIG-X-700-1 (2013). Oil leckage pipes/return lines
45
35
36
37
38
38
39
39
40
41
42
42
42
42
42
42
42
42
43
43
43
43
43
44
34
46
47
47
48
49
49
49
49
49
50
51
52
53
54
55
56
57
58
19
2
3
4
4
4
4
4
5
6
7
8
9
10
12
13
14
15
16
17
1
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Angle lug | |
| 2 | 0***0 | Reducer fitting | |
| 3 | 2***0 | High pressure hose line | |
| 4 | 0***1 | Adjustable L connection | |
| 5 | 0***2 | Male connector | |
| 6 | 0***0 | High pressure hose line | |
| 7 | 0***1 | Male connector | |
| 8 | 0***1 | High pressure hose line | |
| 9 | 0***1 | T connector | |
| 10 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 12 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 13 | 0***1 | Connector | |
| 14 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 15 | 0***2 | Hex nut-low form | |
| 16 | 0***1 | Straight 2-way connector | |
| 17 | 2***0 | High pressure hose line | |
| 19 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 20 | 2***0 | High pressure hose line | |
| 21 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 22 | 0***1 | High pressure hose line | |
| 23 | 0***1 | Male connector | |
| 24 | 2***0 | Screw connection | |
| 25 | 2***0 | Temperature sensor | |
| 26 | 0***0 | Angle lug | |
| 27 | 2***0 | High pressure hose line | |
| 28 | 0***0 | Connector | |
| 29 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 30 | 2***0 | T-reduction | |
| 31 | 0***0 | Reducer fitting | |
| 32 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 33 | 0***1 | Hex nut-low form | |
| 34 | 0***0 | Straight 2-way connector | |
| 35 | 0***2 | High pressure hose line | |
| 36 | 0***2 | Male connector | |
| 37 | 2***0 | High pressure hose line | |
| 38 | 0***0 | Adjustable L connection | |
| 39 | 0***1 | Male connector | |
| 40 | 2***0 | High pressure hose line | |
| 41 | 0***1 | Locking cone w. O-ring | |
| 42 | 0***0 | Nozzle disc cap | |
| 42 | 0***0 | Nozzle disc cap | |
| 42 | 0***0 | Nozzle disc cap | |
| 42 | 0***0 | Nozzle disc cap | |
| 43 | 0***0 | Cutting ring | |
| 43 | 0***1 | Cutting ring | |
| 43 | 0***1 | Cutting ring | |
| 44 | 2***0 | Tube clamp-2 halves | |
| 45 | 0***1 | Cover plate | |
| 46 | 9***0 | Hex head bolt | |
| 47 | 0***0 | Washer | |
| 48 | 9***0 | Locknut | |
| 49 | 0***0 | Tube clamp-2 halves | |
| 49 | 0***0 | Tube clamp-2 halves | |
| 49 | 0***0 | Tube clamp-2 halves | |
| 50 | 0***0 | Cover plate | |
| 51 | 0***1 | Hex head bolt | |
| 52 | 0***1 | Detent edged washer | |
| 53 | 0***0 | Hex nut | |
| 54 | 0***1 | Tube clamp-2 halves | |
| 55 | 0***0 | Cover plate | |
| 56 | 0***2 | Coach bolt | |
| 57 | 0***1 | Detent edged washer | |
| 58 | 0***0 | Male connector |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
