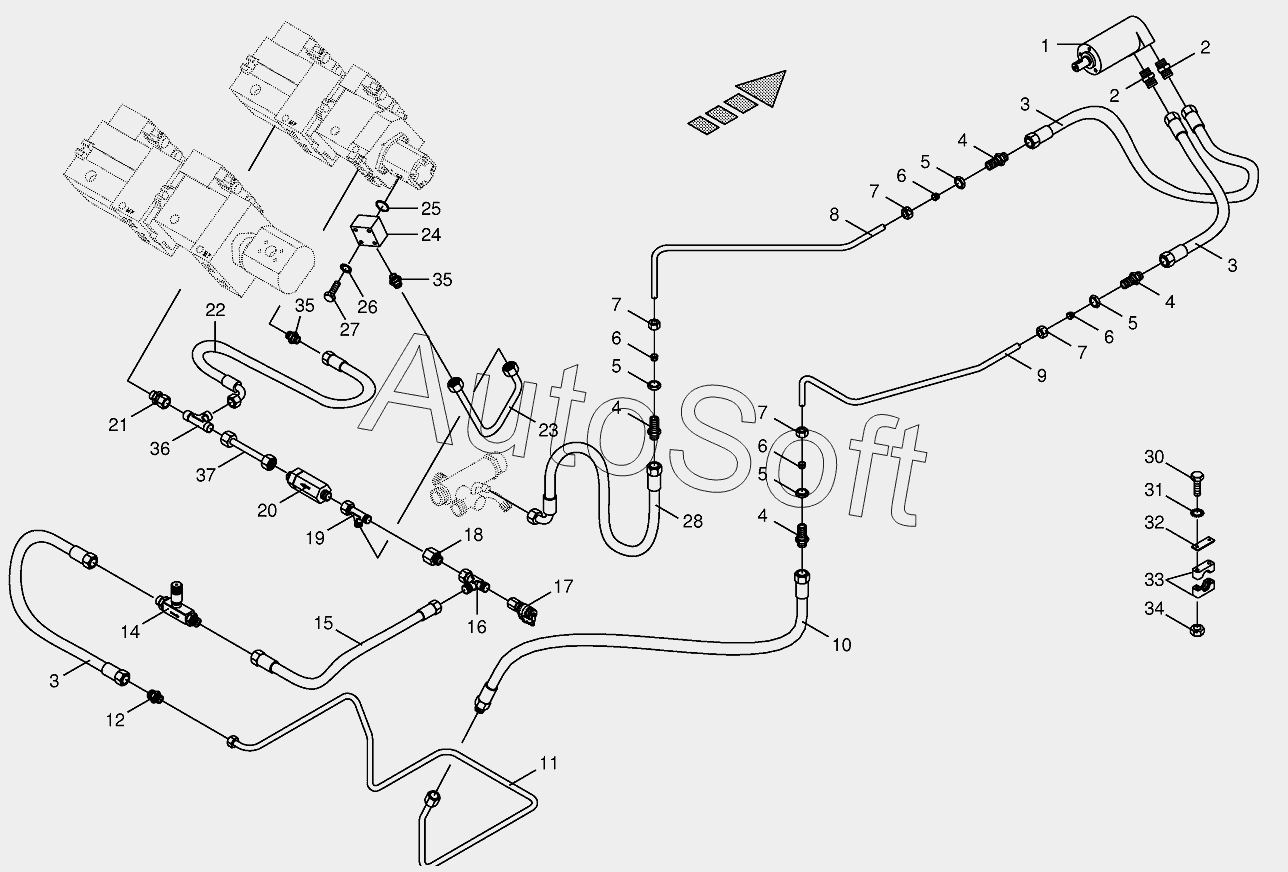

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics-sieve drive
1
2
2
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
30
31
32
33
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hydraulic motor | |
| 2 | 0***1 | Male connector | |
| 3 | 0***1 | High pressure hose line | |
| 4 | 0***1 | Straight 2-way connector | |
| 5 | 0***2 | Hex nut-low form | |
| 6 | 0***1 | Cutting ring | |
| 7 | 0***0 | Nozzle disc cap | |
| 8 | 0***0 | Hydraulic line | |
| 9 | 0***0 | Hydraulic line | |
| 10 | 0***1 | High pressure hose line | |
| 11 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 12 | 0***1 | Connector | |
| 14 | 0***0 | One-way restrictor | |
| 15 | 2***0 | High pressure hose line | |
| 16 | 0***1 | Adjustable L connection | |
| 17 | 0***0 | Connector f.mini-test equipm. | |
| 18 | 0***0 | Reducer fitting | |
| 19 | 0***0 | Adjustable L connection | |
| 20 | 0***0 | High pressure filter | |
| 21 | 0***0 | Male connector | |
| 22 | 2***0 | High pressure hose line | |
| 23 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 0***1 | Connecting flange | |
| 25 | 0***0 | O-ring | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***1 | Hex head bolt | |
| 28 | 0***1 | High pressure hose line | |
| 30 | 0***0 | Hex head bolt | |
| 31 | 0***1 | Detent edged washer | |
| 32 | 0***0 | Cover plate | |
| 33 | 0***1 | Tube clamp-2 halves | |
| 33 | 0***1 | Tube clamp-2 halves | |
| 34 | 0***0 | Hex nut | |
| 35 | 0***1 | Male connector | |
| 36 | 0***0 | T-connector | |
| 37 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring |
