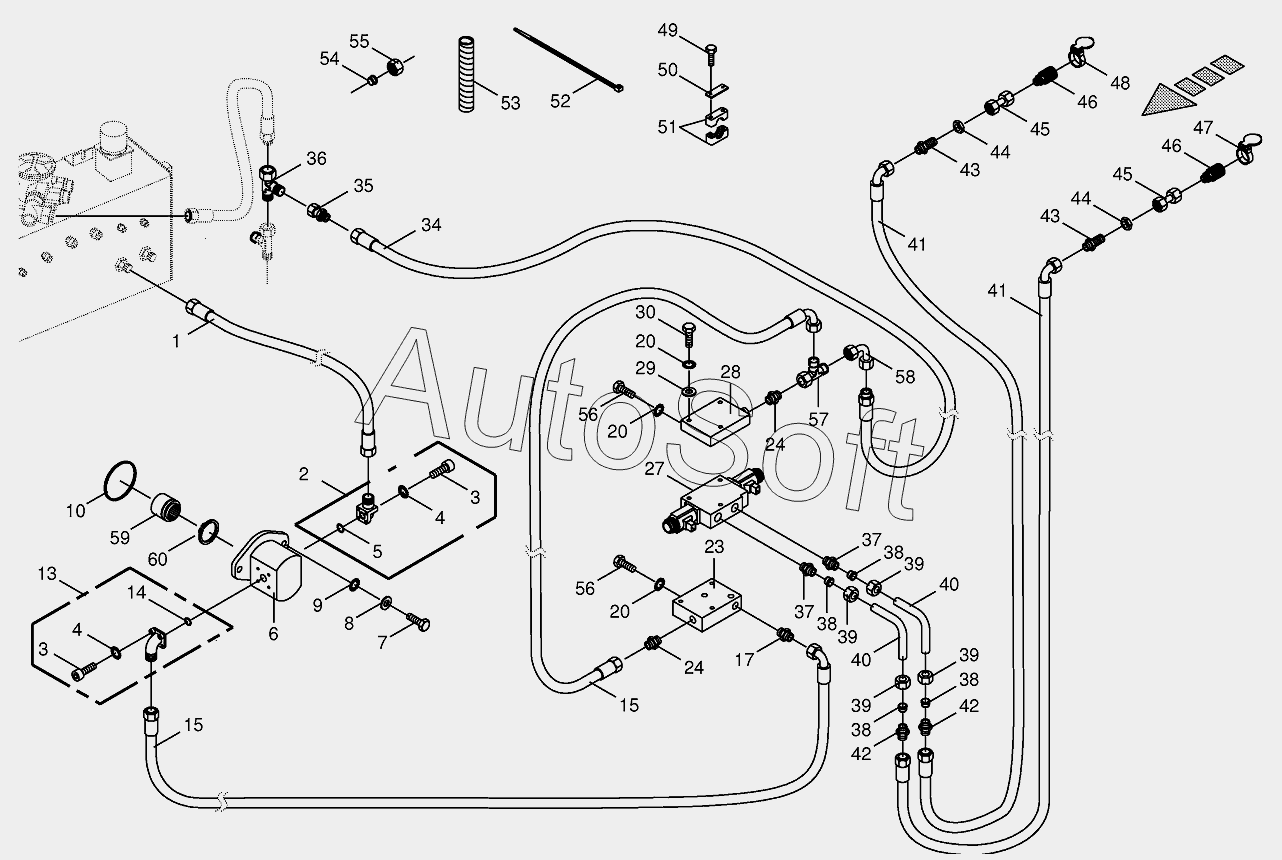

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulics-additive connection back
1
2
3
3
3
3
4
4
5
6
7
8
9
10
13
14
15
15
17
20
20
20
23
24
24
27
28
29
30
34
35
36
37
37
38
38
38
38
39
39
39
39
40
40
41
41
42
42
43
43
44
44
45
45
46
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009191160 | 0***0 | Control solenoid | |
| 009191800 | 0***0 | Repairing sets | |
| 009208320 | 0***0 | Sealing set | |
| 270066640 | 2***0 | Nozzle disc cap | |
| 270066660 | 2***0 | Protective cap | |
| 270067650 | 2***0 | Sealing set | |
| 1 | 0***0 | High pressure hose line | |
| 2 | 0***0 | Flange connection | |
| 3 | 0***1 | Allen screw | |
| 3 | 0***1 | Allen screw | |
| 3 | 0***2 | Allen screw | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | O-ring | |
| 6 | 2***0 | Pump | |
| 7 | 0***0 | Hex head bolt | |
| 8 | 0***1 | Washer | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***1 | O-ring | |
| 13 | 0***0 | Flange connection | |
| 14 | 0***0 | O-ring | |
| 15 | 0***0 | High pressure hose line | |
| 17 | 0***2 | Male connector | |
| 20 | 0***1 | Detent edged washer | |
| 23 | 0***0 | End plate | |
| 24 | 0***1 | Male connector | |
| 27 | 0***0 | Directional-control valve | |
| 28 | 0***0 | Connecting plate | |
| 29 | 0***0 | Washer | |
| 30 | 0***2 | Hex head bolt | |
| 34 | 0***1 | High pressure hose line | |
| 35 | 0***0 | Reducer fitting | |
| 36 | 0***0 | Adjustable L connection | |
| 37 | 0***1 | Male connector | |
| 38 | 0***1 | Cutting ring | |
| 39 | 0***0 | Nozzle disc cap | |
| 40 | 0***0 | Hydraulic line | |
| 41 | 0***0 | High pressure hose line | |
| 42 | 0***1 | Connector | |
| 43 | 0***1 | Straight 2-way connector | |
| 44 | 0***2 | Hex nut-low form | |
| 45 | 0***0 | Double nipple | |
| 46 | 0***0 | Sleeve | |
| 47 | 0***0 | Cover-red | |
| 48 | 0***0 | Cover-blue | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 0***1 | Cover plate | |
| 51 | 0***1 | Tube clamp-2 halves | |
| 52 | 0***1 | Cable band | |
| 53 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 54 | 0***1 | Cutting ring | |
| 55 | 0***0 | Nozzle disc cap | |
| 56 | 0***0 | Hex head bolt | |
| 57 | 0***0 | Adjustable L connection | |
| 58 | 2***0 | Elbow | |
| 59 | 2***0 | Adapter | |
| 60 | 0***0 | Circlip |
