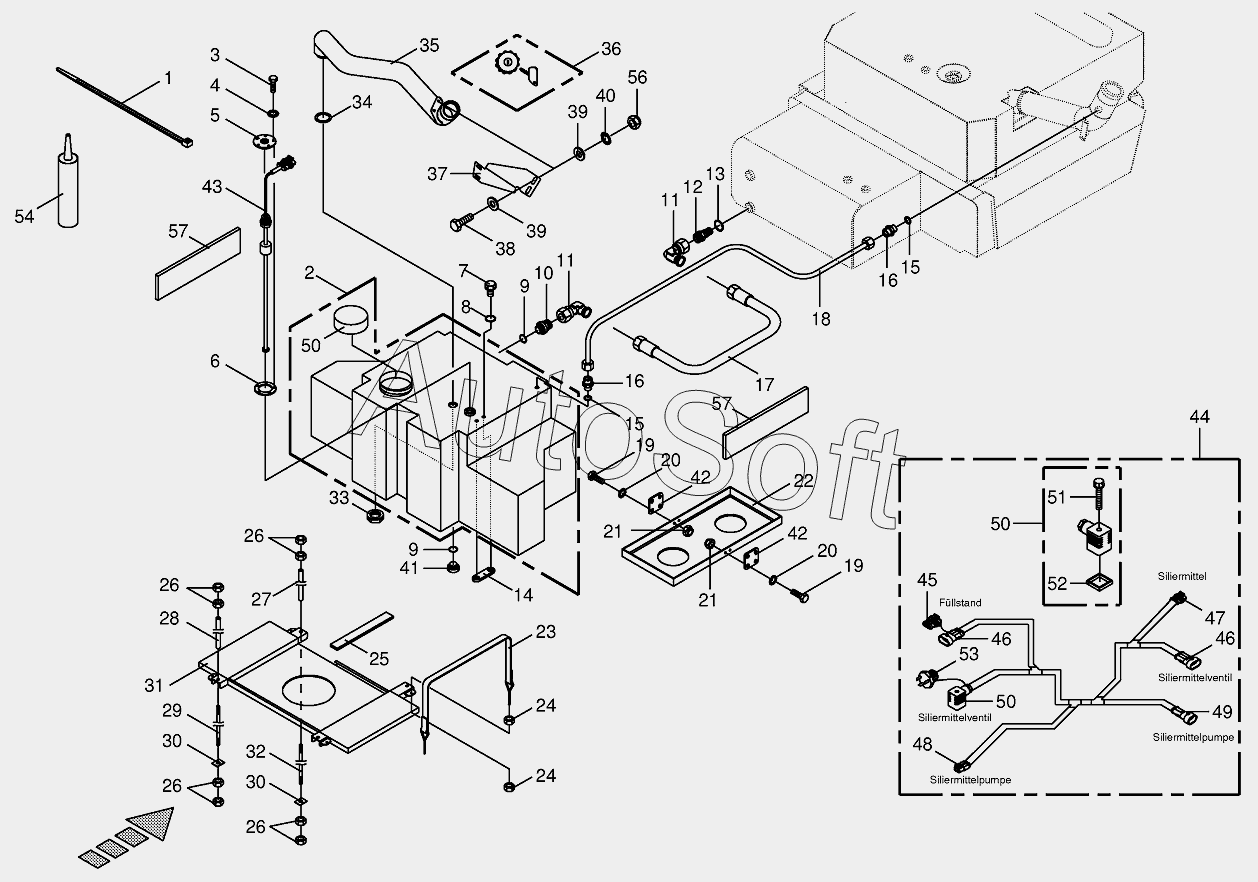

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Auxiliary tank
44
31
32
33
34
35
36
37
38
39
39
40
41
42
42
43
30
30
45
46
46
47
48
49
50
50
50
51
52
53
54
56
57
57
16
16
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
15
1
17
18
19
19
20
20
21
21
22
23
24
24
25
26
26
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270018470 | 2***0 | Gasket | |
| 1 | 0***1 | Cable band | |
| 2 | 0***0 | Auxiliary tank | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Spring washer | |
| 5 | 0***0 | Sensor support | |
| 6 | 0***0 | Gasket | |
| 7 | 0***0 | Drain bolt | |
| 8 | 0***0 | O-ring | |
| 9 | 0***0 | O-ring | |
| 10 | 2***0 | Connection | |
| 11 | 0***0 | Angle lug | |
| 12 | 2***0 | Connection | |
| 13 | 0***0 | O-ring | |
| 14 | 0***0 | Threaded piece | |
| 15 | 0***0 | Gasket ring | |
| 16 | 0***1 | Male connector | |
| 17 | 0***0 | Disel hose | |
| 18 | 0***0 | Ventilation line | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Locknut | |
| 22 | 0***0 | Hose guard | |
| 23 | 0***0 | Tension band | |
| 24 | 0***0 | Hex nut | |
| 25 | 0***0 | Rubber coat-below | |
| 26 | 0***0 | Hex nut | |
| 27 | 0***0 | Spacer tube-front | |
| 28 | 0***0 | Spacer tube-back | |
| 29 | 0***0 | Threaded spindle-back | |
| 30 | 0***0 | Pressure plate | |
| 31 | 0***0 | Subsurface | |
| 32 | 0***0 | Threaded spindle-front | |
| 33 | 2***0 | Nut | |
| 34 | 2***0 | Gasket | |
| 35 | 2***0 | Filler pipe | |
| 36 | 2***0 | Tank cap | |
| 37 | 2***0 | Retainer | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 9***0 | Washer | |
| 40 | 0***1 | Detent edged washer | |
| 41 | 0***0 | Screw plug | |
| 42 | 2***0 | Spacer plate | |
| 43 | 0***0 | Sensor | |
| 44 | 2***0 | Wiring harness | |
| 45 | 0***0 | Blind bushing plug-3-pole | |
| 46 | 0***0 | Coupling socket-3-pole | |
| 47 | 0***0 | Plug-3-pole | |
| 48 | 0***0 | Plug-2-pole | |
| 49 | 0***0 | Coupling socket-2-pole | |
| 50 | 0***0 | Valve plug with LED | |
| 51 | 0***0 | Screw with straight-line curls | |
| 52 | 0***0 | Gasket | |
| 53 | 0***0 | Connector plug-2-pole | |
| 54 | 0***0 | Gluten | |
| 55 | 2***0 | Tank cap | |
| 56 | 0***0 | Locknut | |
| 57 | 2***0 | Rubber plate |
