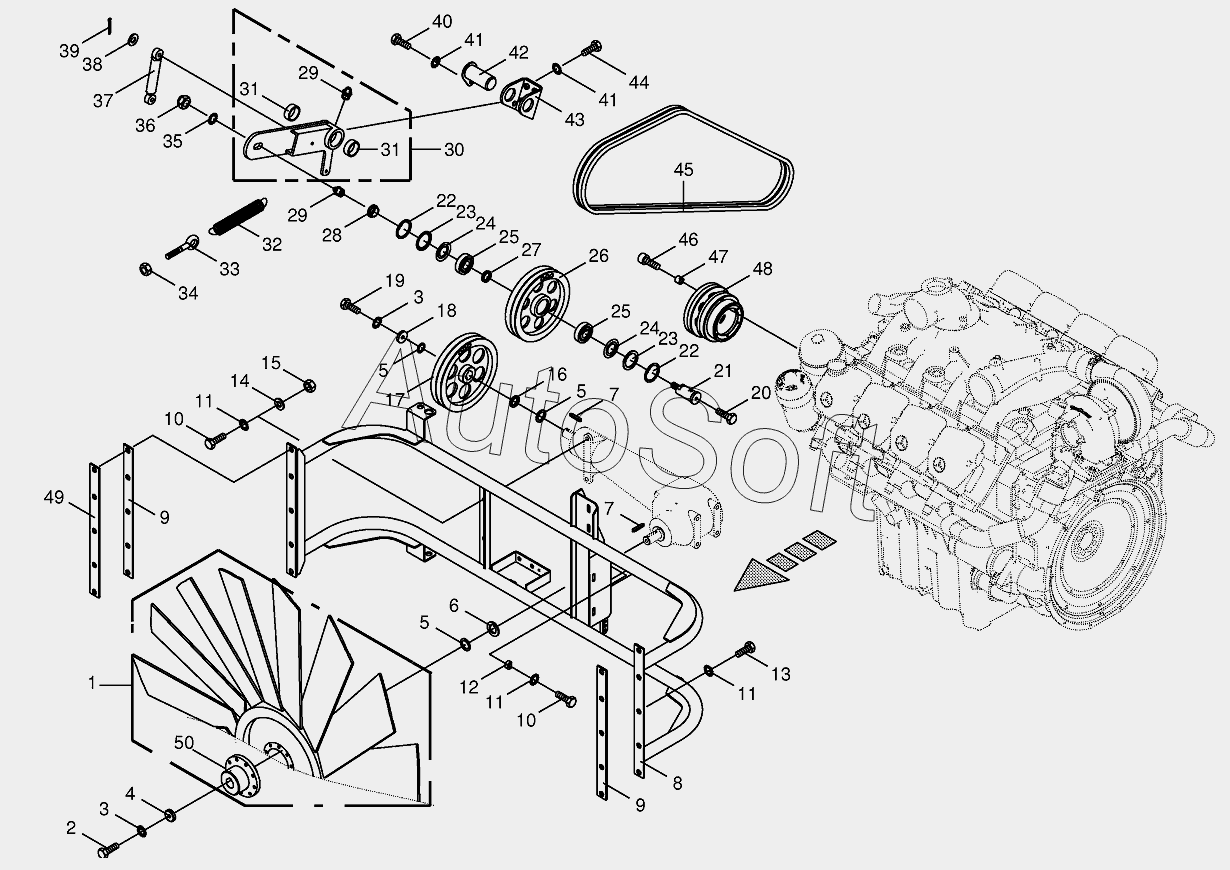

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Ventilator wheel/Drive
39
26
27
28
29
29
30
31
31
32
33
34
35
36
37
38
25
25
40
41
41
42
43
44
45
45
46
47
48
49
50
12
2
3
3
4
5
5
5
5
5
6
7
7
8
9
9
10
10
11
11
11
1
13
14
15
16
17
18
19
20
21
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Ventilator wheel | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Washer | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***1 | Shim ring | |
| 5 | 0***1 | Shim ring | |
| 6 | 0***0 | Spacer ring | |
| 7 | 0***1 | Fit-in key | |
| 8 | 2***0 | Gearbox support | |
| 9 | 0***0 | Enclosure | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***1 | Spacer bushing | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 0***0 | Washer | |
| 15 | 0***0 | Hex nut | |
| 16 | 0***1 | Spacing washer | |
| 17 | 0***1 | V-belt pulley | |
| 18 | 0***1 | Washer | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Screw plug | |
| 21 | 0***1 | Retention bolt | |
| 22 | 0***0 | Circlip | |
| 23 | 0***0 | Nilos-ring | |
| 24 | 0***0 | Nilos-Spacer ring | |
| 25 | 0***1 | Grooved ball bearing | |
| 26 | 0***1 | Jockey pulley | |
| 27 | 0***0 | Spacer ring | |
| 28 | 0***2 | Bushing | |
| 29 | 0***0 | Grease niple | |
| 30 | 0***2 | Tension arm | |
| 31 | 0***0 | Bearing bush | |
| 32 | 0***4 | Tension spring | |
| 33 | 0***0 | Eye screw | |
| 34 | 0***0 | Hex nut | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Hex nut | |
| 37 | 0***0 | Damper | |
| 38 | 0***0 | Washer | |
| 39 | 0***1 | Cotter pin | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Detent edged washer | |
| 42 | 0***0 | Bearing bolt | |
| 43 | 0***0 | Bearing bracket | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***1 | V-belt-Set | |
| 45 | 0***0 | V-belt-Set | |
| 46 | 0***0 | Allen screw | |
| 47 | 0***1 | Bushing | |
| 48 | 0***2 | Cup washer | |
| 49 | 2***0 | Spacer plate | |
| 50 | 2***0 | Flange hub |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
