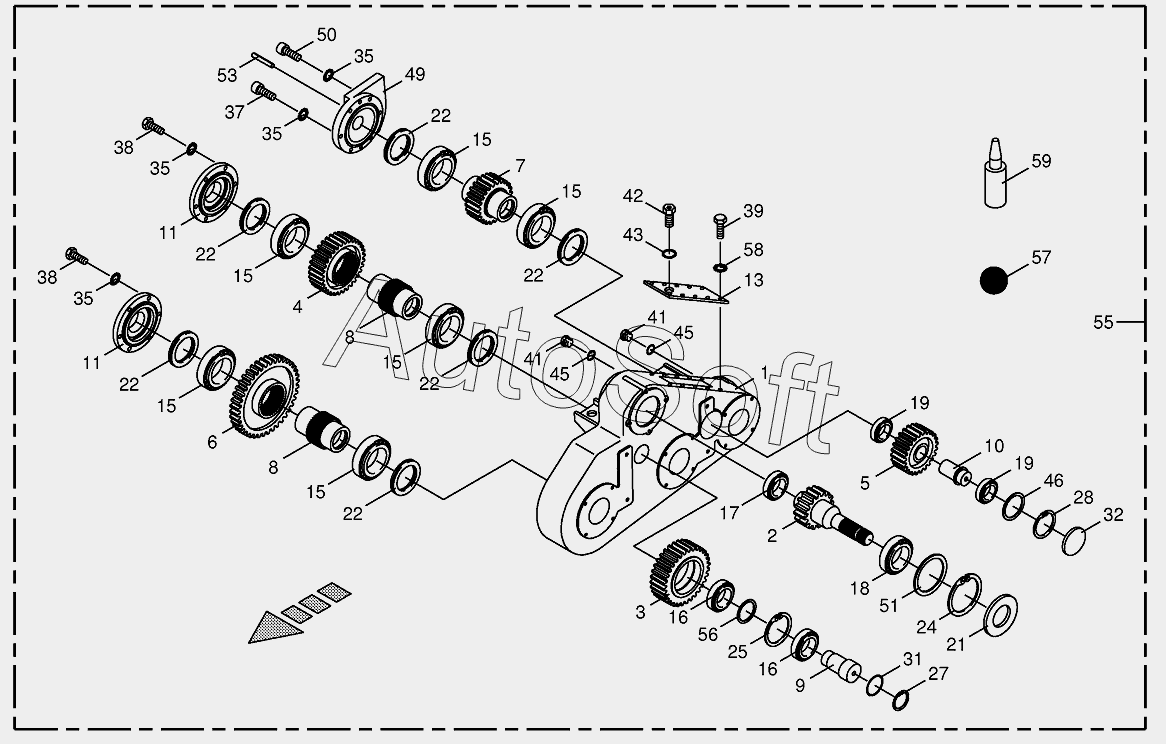

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Top roller gearbox
46
35
35
35
35
37
38
38
39
41
41
42
43
45
45
46
46
46
32
49
50
51
51
51
53
55
56
57
58
59
15
15
15
15
15
15
2
3
4
5
6
7
8
8
9
10
11
11
13
1
16
16
17
18
19
19
21
22
22
22
22
22
22
24
25
27
28
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Housing | |
| 2 | 0***0 | Spur wheel shaft | |
| 3 | 0***0 | Spur gear | |
| 4 | 0***0 | Spur gear | |
| 5 | 0***0 | Spur gear | |
| 6 | 0***0 | Spur gear | |
| 7 | 0***0 | Spur wheel shaft | |
| 8 | 0***0 | Hollow shaft | |
| 9 | 0***0 | Axle | |
| 10 | 0***0 | Axle | |
| 11 | 0***0 | Flange | |
| 13 | 0***0 | Cover | |
| 15 | 0***0 | Grooved ball bearing | |
| 16 | 0***0 | Grooved ball bearing | |
| 17 | 0***0 | Taper roller bearing | |
| 18 | 0***0 | Taper roller bearing | |
| 19 | 0***0 | Taper roller bearing | |
| 21 | 0***0 | Radial-shaft sealing ring | |
| 22 | 0***0 | Radial-shaft sealing ring | |
| 24 | 0***0 | Circlip | |
| 25 | 0***0 | Circlip | |
| 27 | 0***0 | Circlip | |
| 28 | 0***0 | Circlip | |
| 31 | 0***0 | O-ring | |
| 32 | 0***2 | Sealing cap | |
| 35 | 0***0 | Spring washer | |
| 37 | 0***2 | Allen screw | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Screw plug | |
| 42 | 0***0 | Air bleed valve | |
| 43 | 0***1 | Gasket ring | |
| 45 | 0***0 | Gasket ring | |
| 46 | 0***0 | Shim ring | |
| 46 | 0***0 | Shim ring | |
| 46 | 0***0 | Shim ring | |
| 46 | 0***1 | Shim ring | |
| 49 | 0***3 | Limit stop | |
| 50 | 0***0 | Allen screw | |
| 51 | 0***0 | Shim ring | |
| 51 | 0***0 | Shim ring | |
| 51 | 0***0 | Shim ring | |
| 53 | 0***2 | Roll pin | |
| 55 | 0***1 | Roller gear-middle top | |
| 56 | 0***1 | Supporting disc | |
| 57 | 0***0 | Oil-Id.-no.=1ltr | |
| 58 | 0***1 | Detent edged washer | |
| 59 | 0***1 | Universal-sealant-silicone- free |
