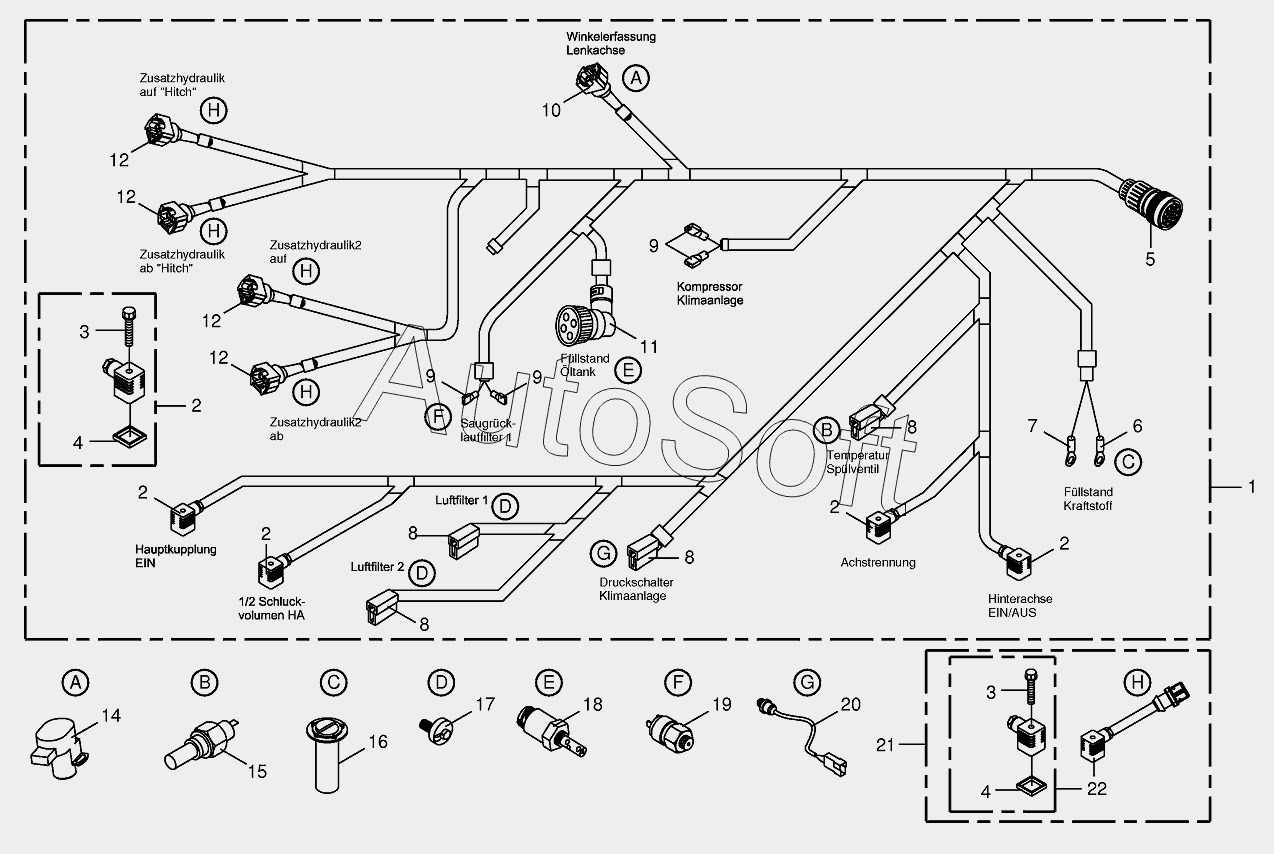

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Wiring Harness-rear/drive valve
11
22
21
20
19
18
17
16
15
14
12
12
12
12
1
10
9
9
9
8
8
8
8
7
6
5
4
4
3
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Wiring harness-rear / drive valve Valve plug-black , low mounting | |
| 2 | 0***0 | Valve plug-black , low mounting form | |
| 3 | 0***0 | Screw with straight-line curls | |
| 4 | 0***0 | Gasket | |
| 5 | 0***0 | Plug-31-pole | |
| 6 | 0***0 | Cable terminal-red | |
| 7 | 0***0 | Cable terminal-red | |
| 8 | 0***0 | Plug-2-pole | |
| 9 | 0***0 | Flat sleeve-red | |
| 10 | 0***0 | Jet-plug-3-pole | |
| 11 | 0***0 | AMP-circular plug-4-pole | |
| 12 | 0***0 | Jet-plug-2-pole | |
| 14 | 2***0 | Sensor-2-pole | |
| 15 | 0***0 | Temperature switch | |
| 16 | 0***1 | Sender plunging tube | |
| 17 | 0***0 | Grooming switch | |
| 18 | 0***0 | Levelling switch | |
| 19 | 0***0 | Pressure switch | |
| 20 | 0***1 | Pressure switch | |
| 21 | 2***0 | Adapter wire-optional | |
| 22 | 0***0 | Valve plug-black , low mounting form |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
