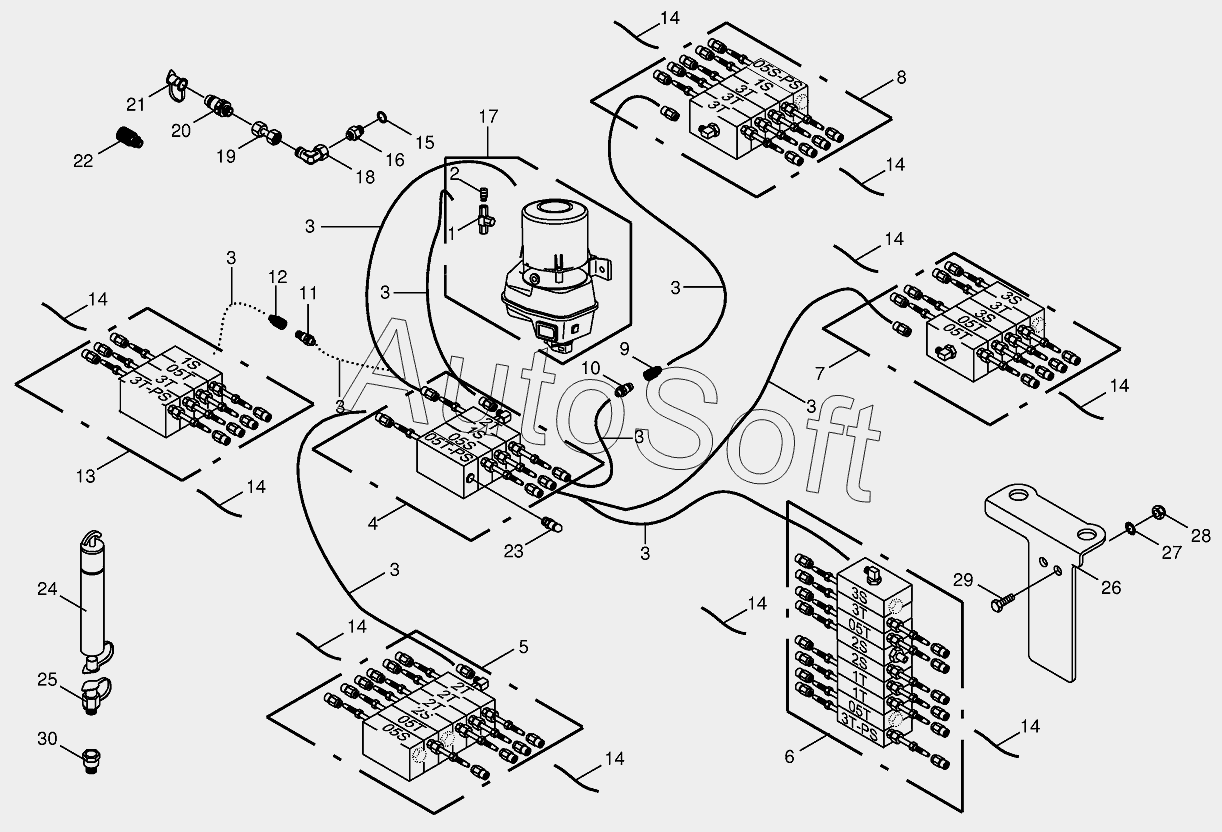

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Central lubrication
1
2
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Pump | |
| 2 | 0***0 | Pressure control valve | |
| 3 | 0***0 | High pressure hose-Id.-no.= 1m | |
| 4 | 0***0 | Main distributor | |
| 5 | 2***0 | Combination of distributors-steering axle | |
| 6 | 0***0 | Combination of distributors-ejection system / drive | |
| 7 | 2***0 | Combination of distributors-Chopping aggregate | |
| 8 | 0***0 | Combination of distributors- feed system | |
| 9 | 2***0 | Sleeve | |
| 10 | 0***0 | Connector plug | |
| 11 | 0***0 | Connector plug | |
| 12 | 0***0 | Sleeve | |
| 13 | 0***0 | Combination of distributors-cracker | |
| 14 | 0***0 | Plastic tube filled with grease-Id.-no.= 1m | |
| 15 | 0***0 | Gasket ring | |
| 16 | 0***0 | Reducing piece | |
| 17 | 2***0 | Piston pump-with case | |
| 18 | 0***1 | Angle lug | |
| 19 | 0***0 | Double nipple | |
| 20 | 0***0 | Connector plug | |
| 21 | 0***1 | Dust cap-red | |
| 22 | 0***0 | Sleeve | |
| 23 | 0***0 | Cycles-switch-4-pole | |
| 24 | 0***0 | Filling cylinder | |
| 25 | 0***0 | Filling connection | |
| 26 | 2***0 | Retainer | |
| 27 | 0***1 | Detent edged washer | |
| 28 | 0***1 | Locknut | |
| 29 | 0***1 | Hex head bolt | |
| 30 | 2***0 | Connector |
