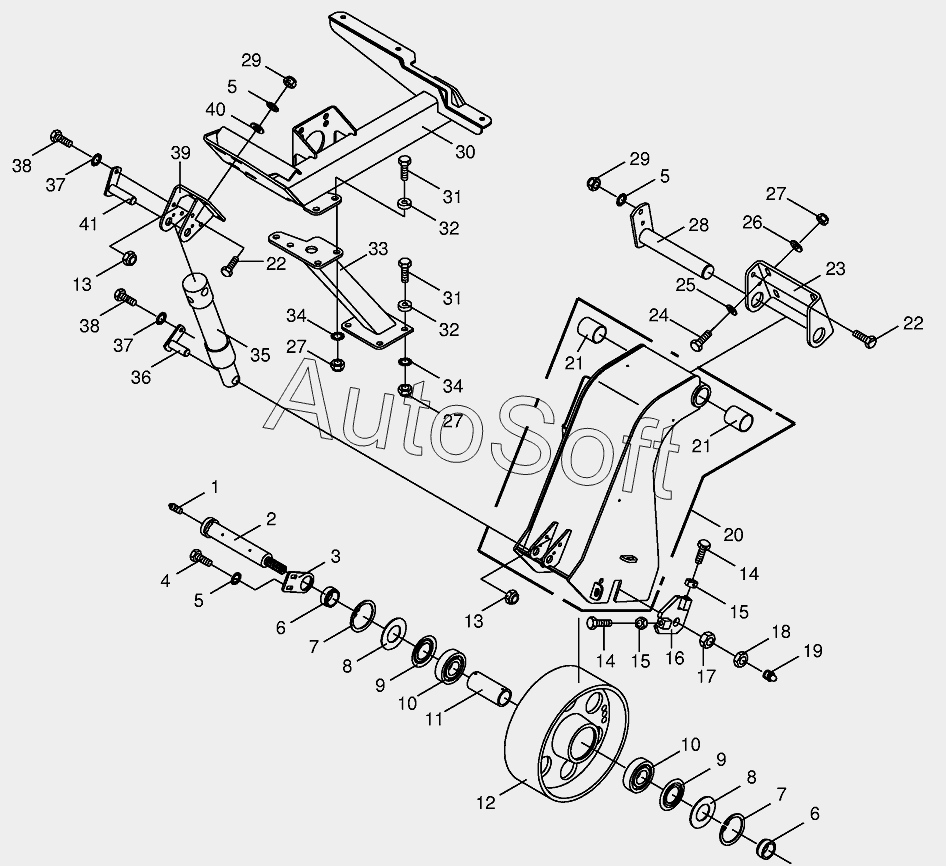

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Tensioning device-main drive
1
2
3
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
27
28
29
29
30
31
31
31
32
32
33
34
34
35
36
37
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270013220 | 2***0 | Sealing set | |
| 1 | 0***0 | Grease niple | |
| 2 | 0***2 | Arbor | |
| 3 | 0***0 | Fixating lacing | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***1 | Detent edged washer | |
| 6 | 0***1 | Bushing | |
| 7 | 0***0 | Circlip | |
| 8 | 0***0 | Nilos-Spacer ring | |
| 9 | 0***0 | Nilos-ring | |
| 10 | 0***0 | Grooved ball bearing | |
| 11 | 0***0 | Bushing | |
| 12 | 0***0 | Jockey pulley | |
| 13 | 0***0 | Locknut | |
| 14 | 0***1 | Hex head bolt | |
| 15 | 0***0 | Hex nut | |
| 16 | 0***0 | Support | |
| 17 | 0***0 | Hex nut | |
| 18 | 0***1 | Hex nut-low form | |
| 19 | 0***0 | Grease niple | |
| 20 | 2***0 | Rocker | |
| 21 | 0***0 | Bearing bush | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***1 | Rocker retainer | |
| 24 | 0***0 | He head bolt | |
| 25 | 0***1 | Washer | |
| 26 | 0***0 | Washer | |
| 27 | 0***0 | Locknut | |
| 28 | 0***2 | Pin | |
| 29 | 0***0 | Locknut | |
| 30 | 0***2 | Arm | |
| 31 | 0***0 | Hex head bolt | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***2 | Bushing | |
| 33 | 0***0 | Support | |
| 34 | 0***1 | Detent edged washer | |
| 35 | 2***0 | Hydraulic cylinder | |
| 36 | 2***0 | Pin | |
| 37 | 0***1 | Detent edged washer | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 2***0 | Cylinder mounting | |
| 40 | 0***1 | Washer | |
| 41 | 2***0 | Pin |
