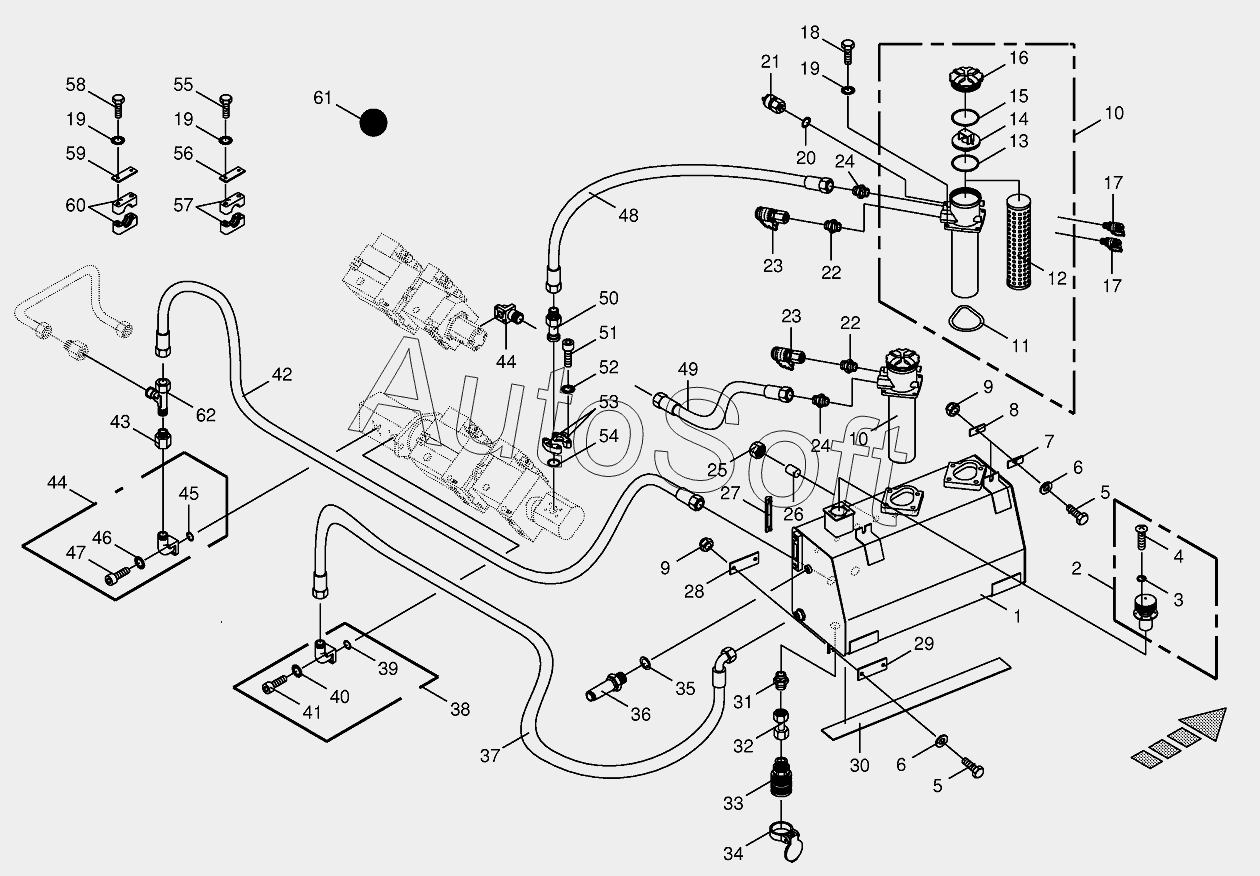

Каталог запасных частей к технике: KRONE BIG-X-650 (2013). Hydraulic tank/suction lines
39
46
45
44
44
43
42
41
41
40
47
38
37
36
35
34
33
32
54
62
61
60
59
58
57
56
55
31
53
52
51
50
49
48
47
9
9
17
17
16
15
14
13
12
11
10
10
18
8
7
6
6
5
5
4
3
2
25
30
29
28
27
26
26
26
25
1
25
24
24
23
23
22
22
21
20
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***5 | Oil reservoir | |
| 2 | 0***0 | Filler neck | |
| 3 | 0***0 | O-ring | |
| 4 | 0***0 | Fillister head screw | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Washer | |
| 7 | 0***2 | Attaching strap | |
| 8 | 0***0 | Rubber shim | |
| 9 | 0***0 | Locknut | |
| 10 | 0***2 | Return-suction filter | |
| 11 | 0***1 | O-ring | |
| 12 | 0***0 | Filter | |
| 13 | 0***1 | O-ring | |
| 14 | 0***0 | Spout | |
| 15 | 0***1 | O-ring | |
| 16 | 0***0 | Cover | |
| 17 | 0***0 | Connector f.mini-test equipm. | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***1 | Gasket ring | |
| 21 | 0***0 | Pressure switch | |
| 22 | 0***1 | Male connector | |
| 23 | 0***0 | Connector f.mini-test equipm. | |
| 24 | 0***1 | Male connector | |
| 25 | 0***0 | Nozzle disc cap | |
| 25 | 0***0 | Nozzle disc cap | |
| 25 | 0***0 | Nozzle disc cap | |
| 26 | 0***0 | Locking cone w. O-ring | |
| 26 | 0***0 | Locking cone w. O-ring | |
| 26 | 0***1 | Locking cone w. O-ring | |
| 27 | 0***1 | Oil level indicator | |
| 28 | 0***0 | Rubber shim | |
| 29 | 0***2 | Attaching strap | |
| 30 | 0***0 | Rubber shim | |
| 31 | 0***2 | Male connector | |
| 32 | 0***0 | Double nipple | |
| 33 | 0***2 | Sleeve | |
| 34 | 0***0 | Cover-red | |
| 35 | 0***1 | Gasket ring | |
| 36 | 0***0 | Levelling switch | |
| 37 | 2***0 | High pressure hose line | |
| 38 | 0***0 | Flange connection | |
| 39 | 0***0 | O-ring | |
| 40 | 0***1 | Detent edged washer | |
| 41 | 0***1 | Allen screw | |
| 41 | 0***2 | Allen screw | |
| 42 | 2***0 | High pressure hose line | |
| 43 | 0***0 | Reducer fitting | |
| 44 | 0***0 | Flange connection | |
| 45 | 2***0 | O-ring | |
| 46 | 0***0 | Detent edged washer | |
| 47 | 0***0 | Allen screw | |
| 47 | 0***1 | Allen screw | |
| 48 | 2***0 | High pressure hose line | |
| 49 | 2***0 | High pressure hose line | |
| 50 | 2***0 | SAE-flange adapter | |
| 51 | 0***1 | Allen screw | |
| 52 | 0***0 | Detent edged washer | |
| 53 | 0***1 | SAE-flange section-2 halves | |
| 54 | 0***0 | O-ring | |
| 55 | 0***0 | Hex head bolt | |
| 56 | 0***1 | Cover plate | |
| 57 | 0***0 | Tube clamp-2 halves | |
| 58 | 0***0 | Hex head bolt | |
| 59 | 0***1 | Cover plate | |
| 60 | 0***1 | Tube clamp-2 halves | |
| 61 | 0***1 | Oil-Id.-no.= 1ltr | |
| 62 | 0***0 | Adjustable L connection |
