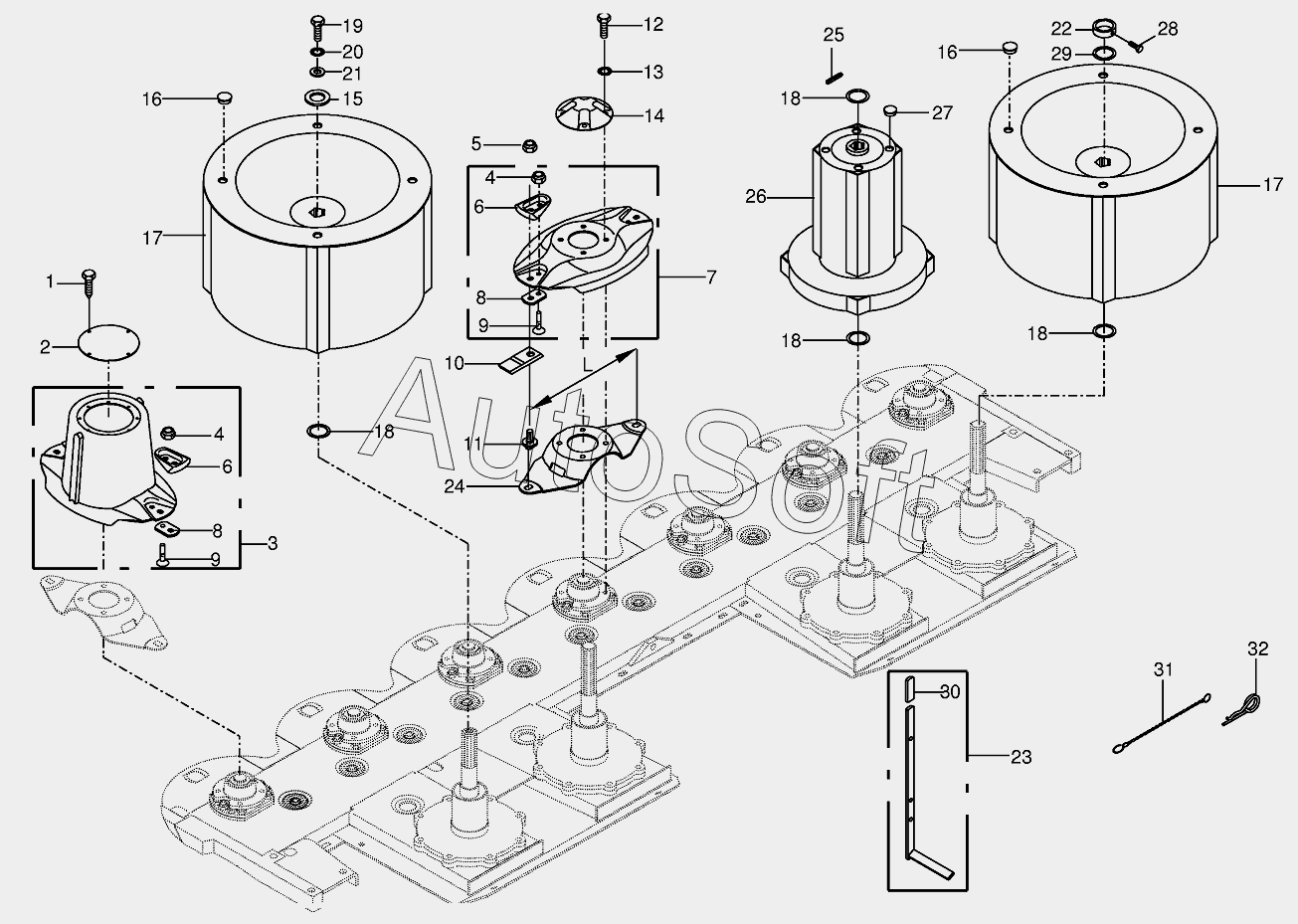

Каталог запасных частей к технике: KRONE EC 28/32 (2013). Quick coupler/Swath drum
1
2
3
4
4
5
6
6
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 908 056 0 | 0***0 | Self-locking nut | |
| 00 911 133 0 | 0***0 | Shim ring | |
| 00 911 134 0 | 0***0 | Shim ring | |
| 1 | 0***0 | Self-tapping screw | |
| 2 | 0***1 | Cover | |
| 3 | 0***1 | Mower drum | |
| 4 | 0***0 | Locknut | |
| 5 | 0***0 | Locknut | |
| 6 | 0***2 | Guard | |
| 6 | 0***0 | Guard | |
| 7 | 0***2 | Mower disc | |
| 8 | 0***3 | Knife support | |
| 9 | 0***3 | Countersunkscrew | |
| 10 | 0***3 | Knife -left | |
| 10 | 0***3 | Knife -right | |
| 11 | 0***3 | Mower pin | |
| 11 | 0***0 | Mower pin | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Cover | |
| 15 | 0***3 | Spacing washer | |
| 16 | 0***0 | Sealing plug | |
| 17 | 0***3 | Swath drum | |
| 18 | 0***1 | Shim ring | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Washer | |
| 22 | 0***1 | Collar | |
| 23 | 0***0 | Special key for blades | |
| 24 | 0***5 | Knife support | |
| 25 | 0***2 | Roll pin | |
| 26 | 0***3 | Swath drum | |
| 27 | 0***0 | Sealing plug | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 0***1 | Supporting disc | |
| 30 | 0***0 | Handle | |
| 31 | 0***2 | Chain | |
| 32 | 0***1 | Spring clip |
