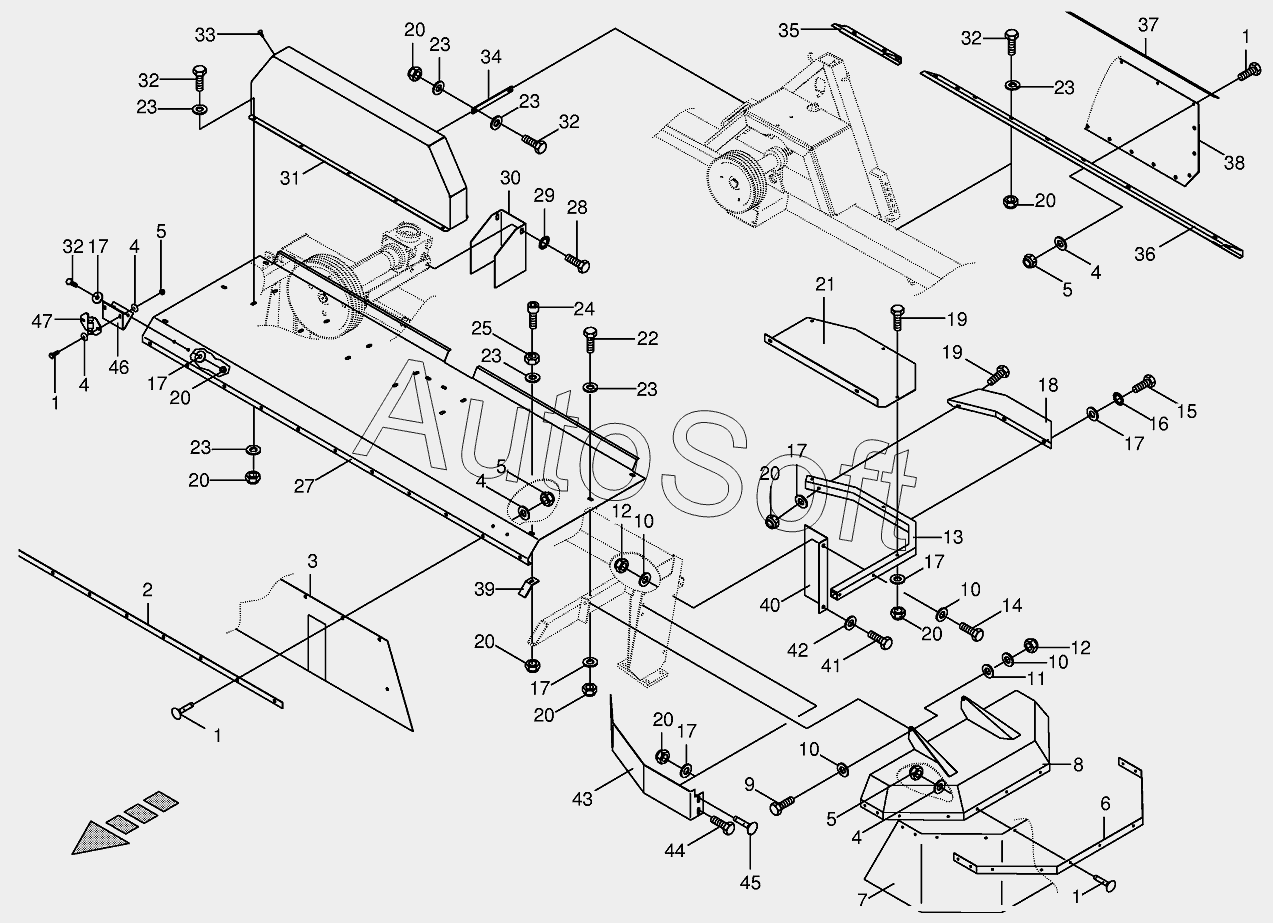

Каталог запасных частей к технике: KRONE EC 28/32 (2013). Guard/Rubber skirts
36
23
23
23
23
23
23
23
24
25
27
27
28
29
30
31
31
32
32
32
32
33
34
35
35
22
36
37
38
39
40
41
42
43
43
43
43
44
45
46
47
13
2
2
3
3
4
4
4
4
4
5
5
5
5
6
7
7
8
9
10
10
10
10
11
12
12
13
1
1
1
1
14
15
16
17
17
17
17
17
17
17
18
18
18
18
19
19
20
20
20
20
20
20
20
20
20
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Clamping strap | |
| 2 | 0***0 | Clamping strap-front | |
| 3 | 0***2 | Plastic cloth-front | |
| 3 | 0***2 | Plastic cloth-front | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Locknut | |
| 6 | 0***0 | Clamping strap | |
| 7 | 0***0 | Plastic cloth-left | |
| 7 | 0***0 | Plastic cloth-right | |
| 8 | 0***2 | Fold-away guard | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***1 | Washer | |
| 11 | 0***0 | Shim ring | |
| 12 | 0***0 | Locknut | |
| 13 | 0***2 | Drum guard | |
| 13 | 0***1 | Drum guard | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Washer | |
| 18 | 0***1 | Drum guard-left | |
| 18 | 0***1 | Drum guard-right | |
| 18 | 0***0 | Drum guard-left | |
| 18 | 0***0 | Drum guard-right | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***0 | Locknut | |
| 21 | 0***2 | Drum guard-left | |
| 21 | 0***2 | Drum guard-right | |
| 21 | 0***1 | Drum guard-left | |
| 21 | 0***2 | Drum guard-right | |
| 22 | 0***1 | Hex head bolt | |
| 23 | 0***0 | Washer | |
| 24 | 0***1 | Allen screw | |
| 25 | 0***0 | Hex nut | |
| 27 | 0***1 | Guard-front | |
| 27 | 0***1 | Guard-front Hex head bolt | |
| 28 | 0***0 | ||
| 29 | 0***1 | Detent edged washer | |
| 30 | 0***0 | Gearbox guard | |
| 31 | 0***0 | V-belt guard | |
| 31 | 0***0 | V-belt guard | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Ruber grommet | |
| 34 | 0***0 | Strap | |
| 35 | 0***0 | Guard-back right | |
| 35 | 0***0 | Guard-back right | |
| 36 | 0***0 | Guard-back left | |
| 36 | 0***0 | Guard-back left | |
| 37 | 0***0 | Clamping strap-back | |
| 38 | 0***2 | Plastic cloth-back | |
| 39 | 0***0 | Angle | |
| 40 | 0***0 | Deflector plate-back | |
| 41 | 0***0 | Hex head bolt | |
| 42 | 0***1 | Washer | |
| 43 | 0***2 | Baffle plate-right | |
| 43 | 0***2 | Baffle plate-right | |
| 43 | 0***2 | Baffle plate-left | |
| 43 | 0***2 | Baffle plate-left | |
| 44 | 0***0 | Hex head bolt | |
| 45 | 0***1 | Coach bolt | |
| 46 | 0***0 | Support | |
| 47 | 0***2 | Illumination support -front |
