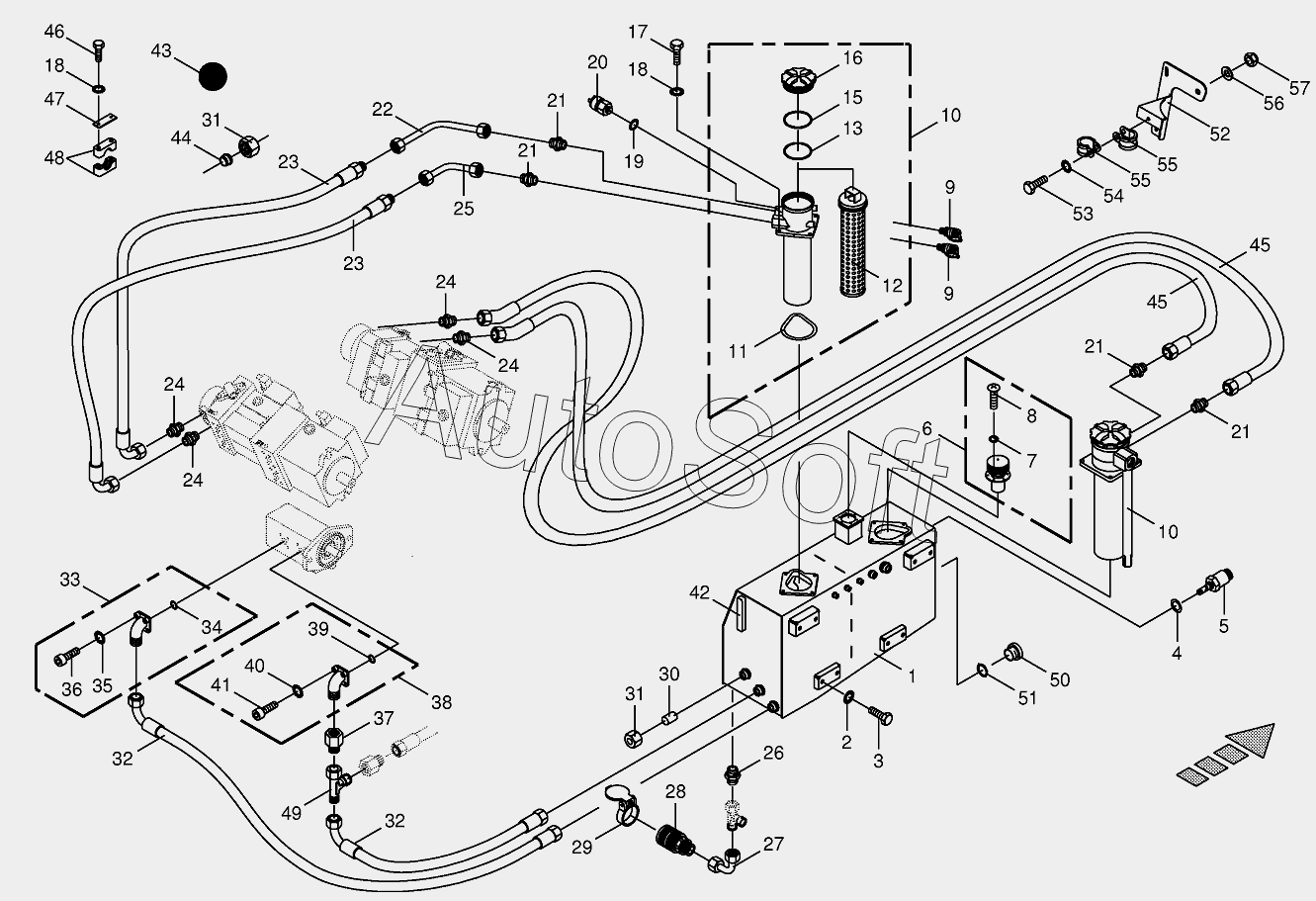

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Hydraulic tank/suction lines 773001 - 801000
44
32
32
33
34
35
36
36
36
37
38
39
40
41
41
41
42
43
31
31
45
45
46
47
48
49
50
51
52
53
54
55
55
56
57
17
2
3
4
5
6
7
8
9
9
10
10
11
12
13
15
16
1
18
18
19
20
21
21
21
21
22
23
23
24
24
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Oil reservoir | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Gasket ring | |
| 5 | 0***1 | Levelling switch | |
| 6 | 0***0 | Filler neck | |
| 7 | 0***0 | O-ring | |
| 8 | 0***0 | Fillister head screw | |
| 9 | 0***0 | Connector f.mini-test equipm. | |
| 10 | 0***3 | Return-suction filter | |
| 11 | 0***1 | O-ring | |
| 12 | 0***1 | Replacement filter element | |
| 13 | 0***1 | O-ring | |
| 15 | 0***1 | O-ring | |
| 16 | 0***0 | Cover | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***1 | Gasket ring | |
| 20 | 0***0 | Pressure switch | |
| 21 | 0***1 | Male connector | |
| 22 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 23 | 0***0 | High pressure hose line | |
| 24 | 0***0 | Male connector | |
| 25 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 26 | 0***2 | Male connector | |
| 27 | 2***0 | Elbow | |
| 28 | 0***2 | Sleeve | |
| 29 | 0***0 | Cover-red | |
| 30 | 0***0 | Locking cone w. O-ring | |
| 31 | 0***0 | Nozzle disc cap | |
| 32 | 0***0 | High pressure hose line | |
| 33 | 0***0 | Flange connection | |
| 34 | 0***0 | O-ring | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***1 | Allen screw | |
| 36 | 0***2 | Allen screw | |
| 37 | 0***0 | Reducer fitting | |
| 38 | 0***0 | Flange connection | |
| 39 | 2***0 | O-ring | |
| 40 | 0***0 | Detent edged washer | |
| 41 | 0***0 | Allen screw | |
| 41 | 0***1 | Allen screw | |
| 42 | 0***1 | Oil level indicator | |
| 43 | 0***1 | Oil-Id.-no.= 1ltr | |
| 44 | 0***0 | Cutting ring | |
| 45 | 2***0 | High pressure hose line | |
| 46 | 0***1 | Hex head bolt | |
| 47 | 0***1 | Cover plate | |
| 48 | 0***1 | Tube clamp-2 halves | |
| 49 | 0***0 | Adjustable L connection | |
| 50 | 9***0 | Screw plug | |
| 51 | 9***0 | Gasket ring | |
| 52 | 2***0 | Holding plate | |
| 53 | 0***0 | Hex head bolt | |
| 54 | 0***1 | Detent edged washer | |
| 55 | 0***0 | Tube clip w. rubber | |
| 56 | 0***0 | Washer | |
| 57 | 0***0 | Locknut |
