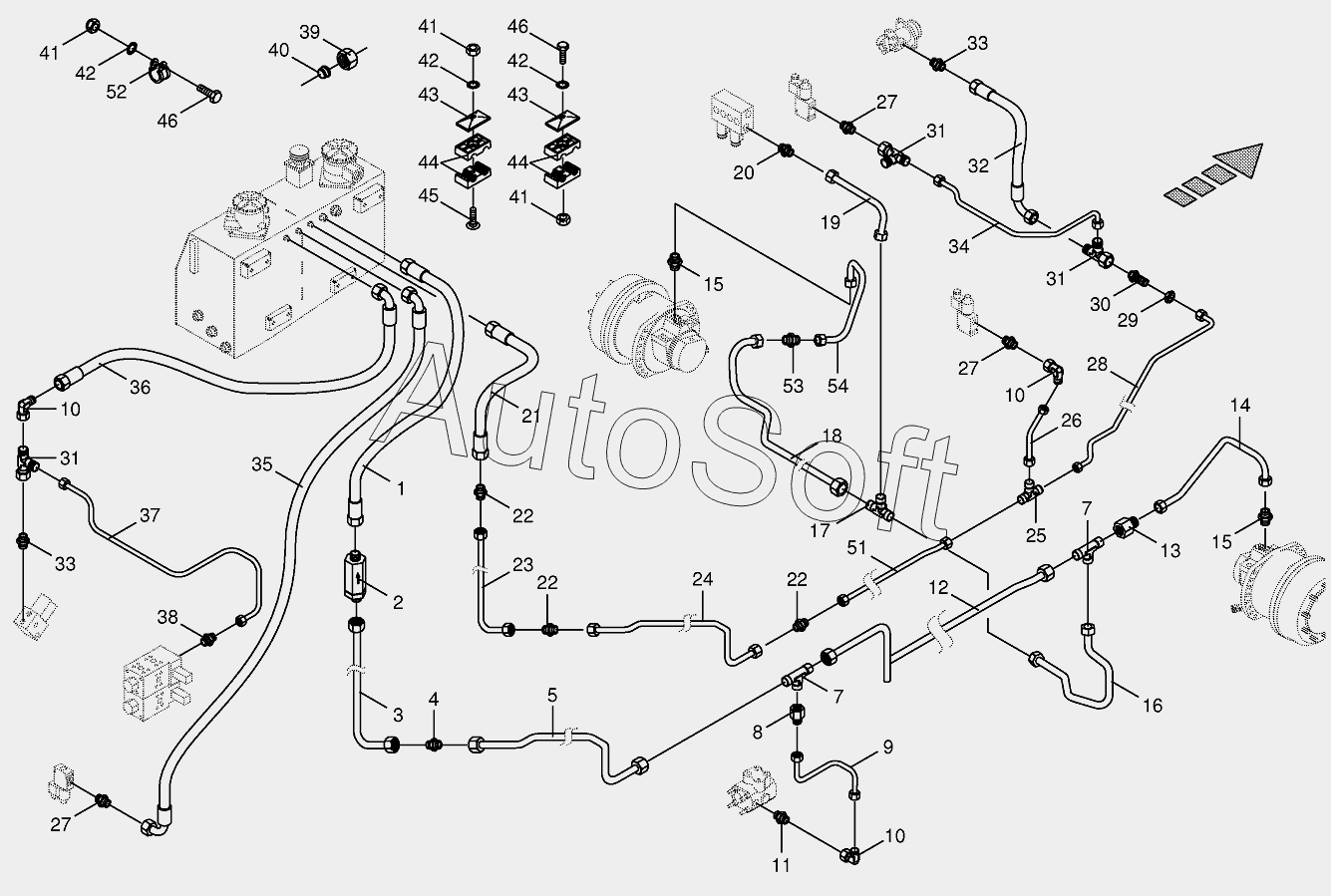

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Oil leckage pipes/return lines-Part
44
34
35
36
37
38
39
39
39
39
39
40
40
40
40
40
41
41
41
42
42
42
43
43
44
33
33
44
44
44
44
44
44
44
44
45
46
46
46
46
46
46
46
46
51
52
52
52
52
52
53
54
18
2
3
4
5
7
7
8
9
10
10
10
11
12
13
14
15
15
16
17
1
19
20
21
22
22
22
23
24
25
26
27
27
27
28
29
30
31
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | High pressure hose line | |
| 2 | 0***0 | High pressure filter | |
| 3 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 4 | 0***0 | Connector | |
| 5 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 7 | 0***0 | T-connector | |
| 8 | 0***0 | Reducer fitting | |
| 9 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 10 | 0***1 | Angle lug | |
| 11 | 0***1 | Male connector | |
| 12 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***0 | Reducer fitting | |
| 14 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 15 | 0***1 | Male connector | |
| 16 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 17 | 0***0 | T-reduction | |
| 18 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 19 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 20 | 0***0 | Male connector | |
| 21 | 2***0 | High pressure hose line | |
| 22 | 0***1 | Connector | |
| 23 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 0***1 | T connector | |
| 26 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 27 | 0***1 | Male connector | |
| 28 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 29 | 0***2 | Hex nut-low form | |
| 30 | 0***1 | Straight 2-way connector | |
| 31 | 0***1 | Adjustable L connection | |
| 32 | 0***0 | High pressure hose line | |
| 33 | 0***2 | Male connector | |
| 34 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 35 | 2***1 | High pressure hose line | |
| 36 | 0***0 | High pressure hose line | |
| 37 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 38 | 0***1 | Male connector | |
| 39 | 0***0 | Nozzle disc cap | |
| 39 | 0***0 | Nozzle disc cap | |
| 39 | 0***0 | Nozzle disc cap | |
| 40 | 0***1 | Cutting ring | |
| 40 | 0***1 | Cutting ring | |
| 40 | 0***1 | Cutting ring | |
| 41 | 0***0 | Hex nut | |
| 42 | 0***1 | Detent edged washer | |
| 43 | 0***0 | Cover plate | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 45 | 0***1 | Coach bolt | |
| 46 | 0***0 | Hex head bolt | |
| 46 | 0***2 | Hex head bolt | |
| 46 | 0***1 | Hex head bolt | |
| 46 | 0***1 | Hex head bolt | |
| 51 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 52 | 0***0 | Tube clip w. rubber | |
| 52 | 0***0 | Tube clip w. rubber | |
| 52 | 0***0 | Tube clip w. rubber | |
| 53 | 0***0 | Reducer fitting | |
| 54 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring |
