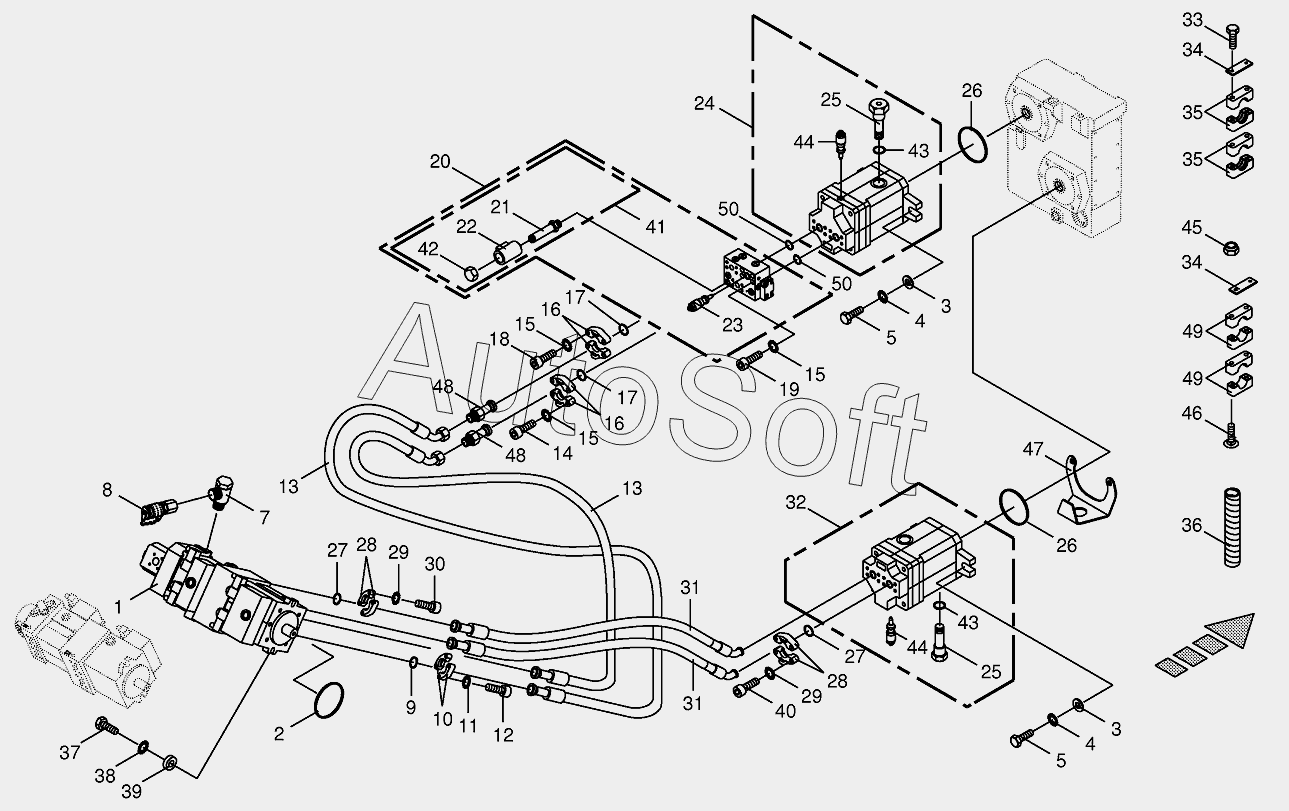

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Hydraulics-front attachment/feed rollers
33
38
37
37
37
36
35
35
35
35
34
34
33
33
38
38
32
31
31
30
29
29
28
28
27
27
26
26
39
39
39
40
41
42
43
43
44
44
45
46
47
48
48
49
49
49
49
50
50
9
13
12
12
12
11
11
11
10
10
10
9
9
13
8
7
5
5
4
4
3
3
2
1
1
1
13
13
13
13
14
15
15
15
16
16
17
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270013060 | 2***0 | Sealing set | |
| 270016920 | 2***0 | Sealing set | |
| 270016930 | 2***0 | Sealing set | |
| 270027310 | 2***0 | Sealing set | |
| 1 | 0***0 | Variable displacement pump | |
| 1 | 0***0 | Variable displacement pump | |
| 2 | 0***0 | O-ring | |
| 3 | 0***1 | Washer | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Hex head bolt | |
| 7 | 9***0 | Hinged union | |
| 8 | 9***0 | Connector f.mini-test equipm. | |
| 9 | 2***0 | Flange gasket | |
| 9 | 2***0 | Flange gasket | |
| 10 | 0***1 | SAE-flange section-2 halves | |
| 10 | 0***1 | SAE-flange section-2 halves | |
| 11 | 0***0 | Detent edged washer | |
| 11 | 0***0 | Detent edged washer | |
| 12 | 0***1 | Allen screw | |
| 12 | 9***0 | Allen screw | |
| 13 | 0***2 | High pressure hose line | |
| 13 | 2***2 | High pressure hose line | |
| 13 | 2***0 | High pressure hose line | |
| 14 | 0***1 | Allen screw | |
| 15 | 0***0 | Detent edged washer | |
| 16 | 0***1 | SAE-flange section-2 halves | |
| 17 | 2***0 | Flange gasket | |
| 18 | 9***0 | Allen screw | |
| 19 | 0***2 | Allen screw | |
| 20 | 0***0 | Fast-stop valve | |
| 21 | 2***1 | 2/2-Directional-control valve | |
| 22 | 2***1 | Solenoid coil | |
| 23 | 2***0 | Pressure valve | |
| 24 | 0***0 | Fixed displacement motor | |
| 25 | 2***0 | Speed sensor | |
| 26 | 0***0 | O-ring | |
| 27 | 2***0 | Flange gasket | |
| 28 | 0***1 | SAE-flange section-2 halves | |
| 29 | 0***0 | Detent edged washer | |
| 30 | 0***1 | Allen screw | |
| 31 | 2***1 | High pressure hose line | |
| 32 | 0***0 | Fixed displacement motor | |
| 33 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***1 | Cover plate | |
| 35 | 0***1 | Tube clamp-2 halves | |
| 35 | 0***1 | Tube clamp-2 halves | |
| 36 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 37 | 0***1 | Hex head bolt | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 0***1 | Detent edged washer | |
| 38 | 0***1 | Detent edged washer | |
| 39 | 2***0 | Bushing | |
| 39 | 2***0 | Bushing | |
| 40 | 0***1 | Allen screw | |
| 41 | 2***1 | 2/2-Directional-control valve-cpl. | |
| 42 | 2***0 | Nut-with emergency hand operation | |
| 43 | 9***0 | O-ring | |
| 44 | 2***0 | Pressure control valve | |
| 45 | 0***0 | Locknut | |
| 46 | 9***0 | Coach bolt | |
| 47 | 2***0 | Screeninig sheet | |
| 48 | 0***0 | SAE extern.screw thread flange | |
| 49 | 2***0 | Tube clamp-2 halves | |
| 49 | 2***0 | Tube clamp-2 halves | |
| 50 | 2***0 | Flange gasket |
