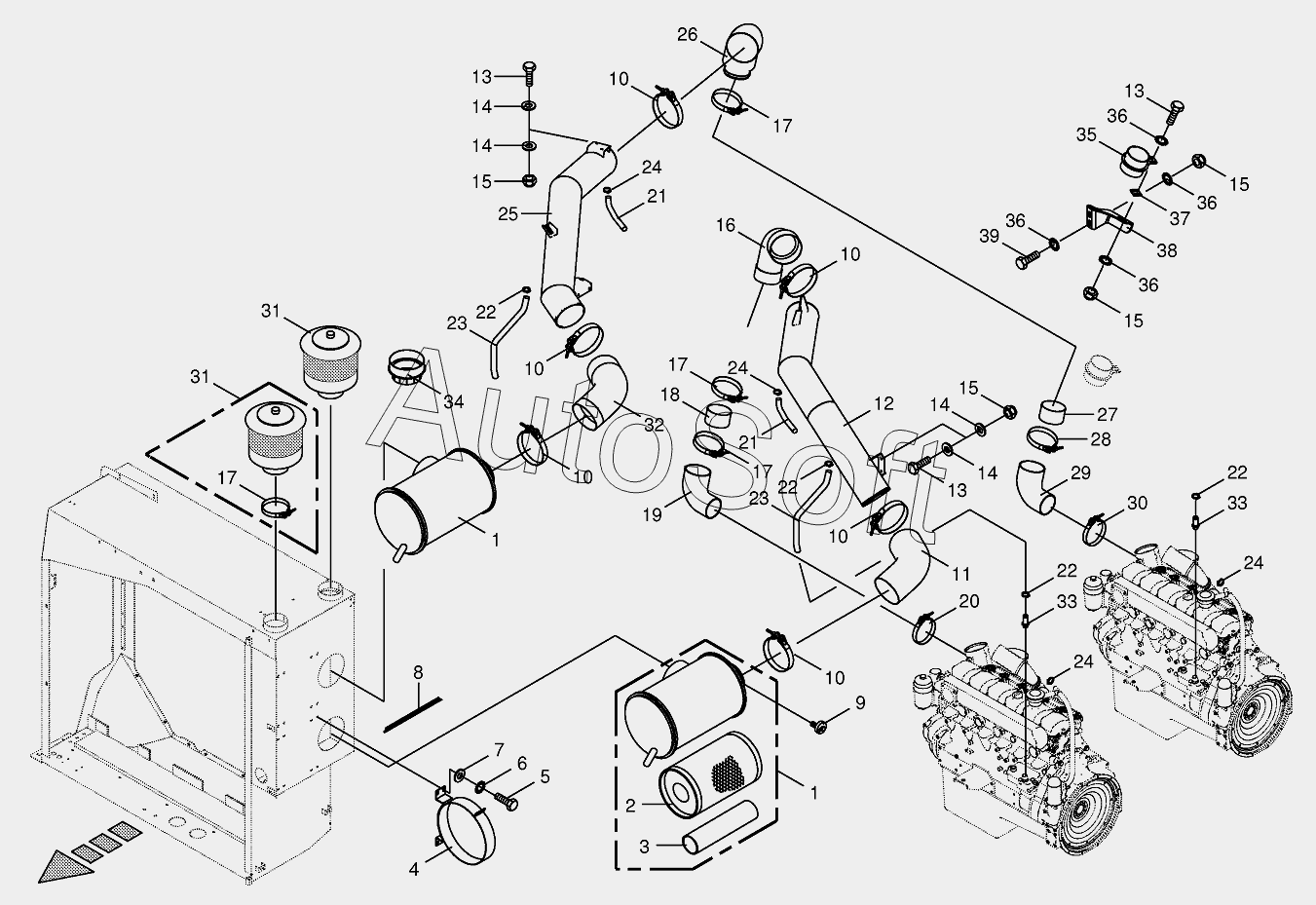

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Air cleaning equipment
1
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
11
12
13
13
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
15
16
17
17
17
17
18
19
20
21
21
22
22
22
22
22
23
23
24
24
24
24
25
26
27
28
28
28
29
29
29
30
30
30
31
31
31
31
32
33
33
34
35
36
36
36
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 009402480 | 0***0 | Tube section | |
| 270016070 | 2***0 | Pressure and suction hose | |
| 1 | 0***0 | Drying air filter | |
| 2 | 0***0 | Replacement filter element | |
| 3 | 0***0 | Guarding filter element | |
| 4 | 0***0 | Air filter-support | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 0***0 | Washer | |
| 8 | 0***1 | Rubber profile-Id.-no.= 1m | |
| 9 | 0***0 | Grooming switch | |
| 10 | 2***0 | Joint bolt-hose clamp | |
| 11 | 2***0 | Air cleaning hose | |
| 12 | 0***0 | Clean air pipe-front | |
| 13 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 0***0 | Washer | |
| 15 | 0***0 | Locknut | |
| 16 | 2***0 | Pressure and suction hose | |
| 17 | 2***0 | Joint bolt-hose clamp | |
| 18 | 0***0 | Tube section | |
| 19 | 0***0 | Reducing piece | |
| 20 | 2***0 | Joint bolt-hose clamp | |
| 21 | 0***2 | Flexible suction hose | |
| 22 | 0***0 | Hose clamp | |
| 23 | 2***1 | Flexible suction hose | |
| 24 | 0***0 | Hose clamp | |
| 25 | 0***0 | Clean air pipe-back | |
| 26 | 2***0 | Air cleaning hose | |
| 27 | 2***0 | Transitional tube | |
| 28 | 2***0 | Joint bolt-hose clamp | |
| 28 | 2***0 | Joint bolt-hose clamp | |
| 29 | 0***0 | Reducing piece | |
| 29 | 0***0 | Reducing piece | |
| 30 | 2***0 | Joint bolt-hose clamp | |
| 30 | 2***0 | Joint bolt-hose clamp | |
| 31 | 2***0 | Pre-Cleaner | |
| 31 | 2***0 | Pre-Cleaner | |
| 32 | 2***1 | Pressure and suction hose | |
| 33 | 2***0 | Fitting | |
| 34 | 2***0 | Adapter-optional | |
| 35 | 2***0 | Adapter | |
| 36 | 0***1 | Detent edged washer | |
| 37 | 2***0 | Flat washer | |
| 38 | 2***0 | Clean air keeper | |
| 39 | 0***0 | Hex head bolt |
