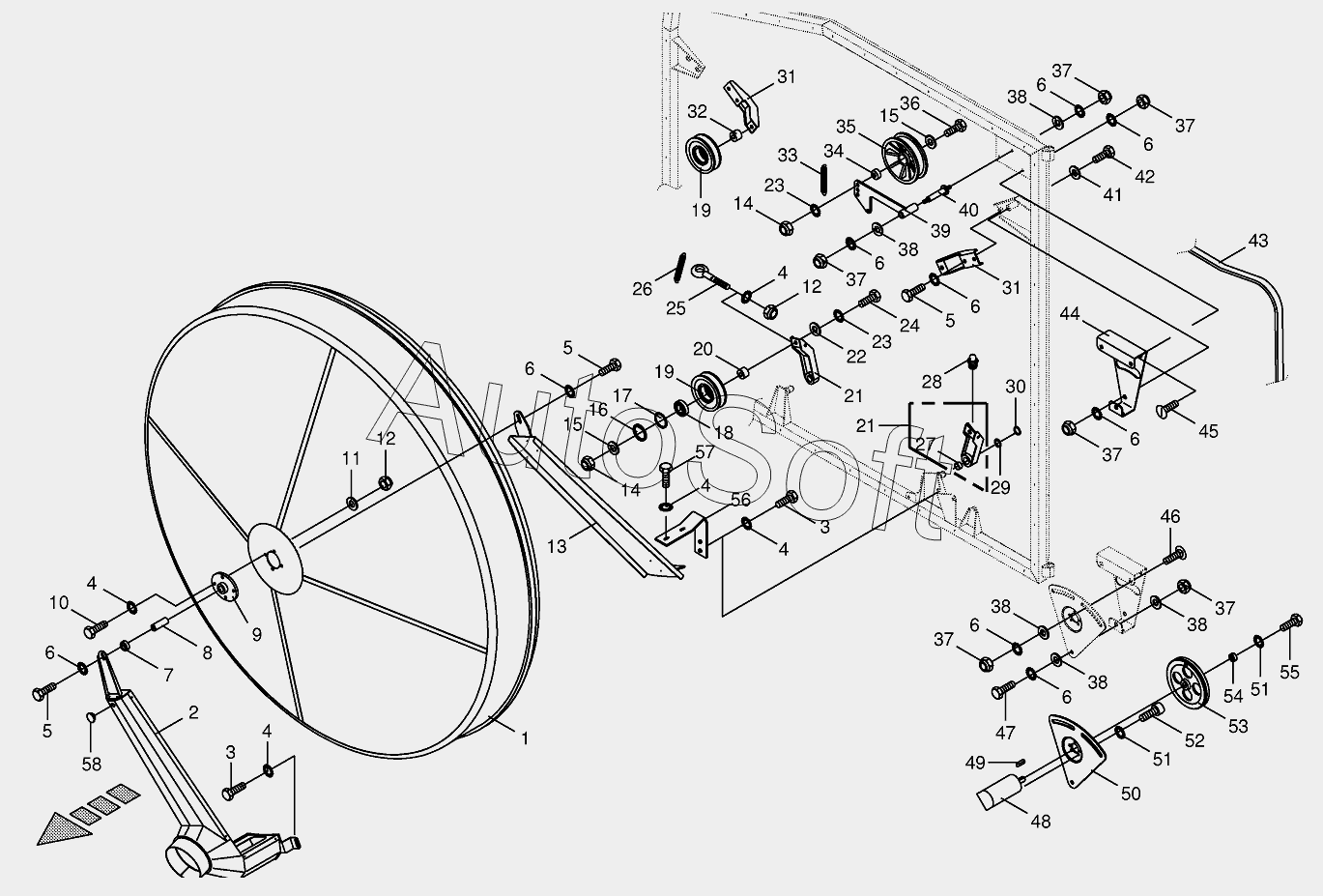

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Sieve drum
44
30
31
31
31
32
33
34
35
36
37
37
37
37
37
37
38
38
38
38
38
38
39
40
40
41
42
43
29
45
45
46
47
48
49
50
50
51
51
52
52
53
54
55
56
57
58
15
15
2
3
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
12
12
13
14
14
14
1
16
17
17
18
19
19
20
21
21
21
22
22
23
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Sieve drum | |
| 2 | 2***0 | Suction | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***1 | Detent edged washer | |
| 7 | 2***0 | Spacer bushing | |
| 8 | 2***0 | Shaft | |
| 9 | 0***0 | Flange bearing | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***0 | Washer | |
| 12 | 0***0 | Locknut | |
| 13 | 2***0 | Pendular | |
| 14 | 0***0 | Locknut | |
| 15 | 0***0 | Washer | |
| 16 | 0***0 | Circlip | |
| 17 | 2***0 | Washer | |
| 18 | 0***0 | Grooved ball bearing | |
| 19 | 2***0 | Jockey pulley | |
| 20 | 2***0 | Spacer bushing-short | |
| 21 | 2***0 | Jockey pulley support | |
| 22 | 0***1 | Washer | |
| 23 | 0***1 | Detent edged washer | |
| 24 | 0***1 | Hex head bolt | |
| 25 | 0***2 | Eyebolt | |
| 26 | 0***0 | Tension spring | |
| 27 | 0***0 | Bearing bush | |
| 28 | 0***0 | Grease niple | |
| 29 | 0***1 | Supporting disc | |
| 30 | 0***1 | Circlip | |
| 31 | 2***0 | Roller support | |
| 32 | 2***0 | Spacer bushing-long | |
| 33 | 0***1 | Tension spring | |
| 34 | 0***0 | Bushing | |
| 35 | 0***0 | Jockey pulley | |
| 36 | 0***1 | Hex head bolt | |
| 37 | 0***0 | Locknut | |
| 38 | 0***0 | Washer | |
| 39 | 2***0 | Tension arm | |
| 40 | 0***1 | Tensioner support | |
| 41 | 0***0 | Washer | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 2***1 | V-belt | |
| 44 | 2***0 | Motor retainer | |
| 45 | 0***1 | Coach bolt | |
| 46 | 0***1 | Coach bolt | |
| 47 | 0***0 | Hex head bolt | |
| 48 | 0***0 | Hydraulic motor | |
| 49 | 0***0 | Fit-in key | |
| 50 | 2***0 | Adjusting plate | |
| 51 | 0***1 | Detent edged washer | |
| 52 | 0***1 | Allen screw | |
| 53 | 0***0 | V-belt pulley | |
| 54 | 0***1 | End plate | |
| 55 | 0***0 | Hex head bolt | |
| 56 | 2***0 | Support | |
| 57 | 0***0 | Hex head bolt | |
| 58 | 0***0 | Sealing plug |
