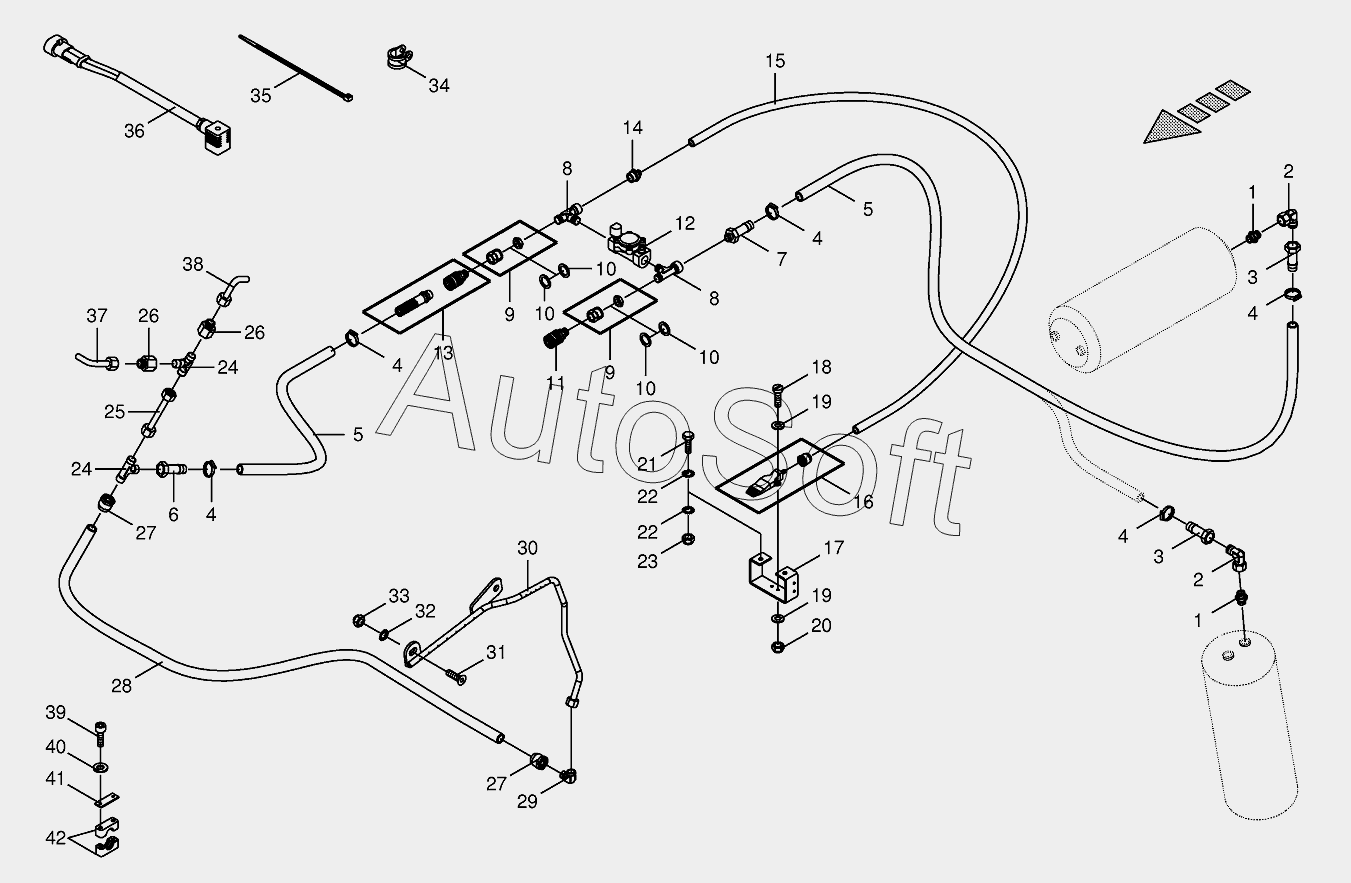

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Air pressure-Feeder
33
23
24
24
25
26
26
27
27
28
29
30
31
32
22
22
22
34
35
36
37
38
39
40
41
41
42
12
2
2
3
3
4
4
4
4
4
5
5
6
7
8
8
9
9
10
10
10
10
10
11
1
1
13
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Male connector | |
| 2 | 0***1 | Angle lug | |
| 3 | 0***0 | Hose connector | |
| 4 | 0***0 | Hose clamp | |
| 5 | 0***0 | Hose-Id.-no.= 1m | |
| 6 | 0***0 | Hose connector | |
| 7 | 2***0 | Hose connector | |
| 8 | 9***0 | L-screw connection | |
| 9 | 9***0 | Sleeve bulkhead | |
| 10 | 0***0 | Supporting disc | |
| 11 | 2***0 | Clutch w. external screw threa | |
| 12 | 0***0 | 2/2-Directional-control valve | |
| 13 | 2***0 | Clutch w. external screw threa | |
| 14 | 2***0 | Male connector | |
| 15 | 0***1 | Plastic tubing-Id.-no.= 1m | |
| 16 | 2***0 | Flat stream nozzle | |
| 17 | 2***0 | Support | |
| 18 | 0***1 | Allen screw | |
| 19 | 0***1 | Washer | |
| 20 | 0***0 | Locknut | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Locknut | |
| 24 | 0***1 | T connector | |
| 25 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 26 | 0***1 | Reducer fitting | |
| 27 | 0***0 | Snap-on connection | |
| 28 | 0***0 | Plastic tube-Id.-no.= 1m | |
| 29 | 0***1 | Elbow union | |
| 30 | 2***1 | Cleaning line | |
| 31 | 9***0 | Countersunkscrew | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | Locknut | |
| 34 | 0***1 | Tube clip w. rubber | |
| 35 | 0***1 | Cable band | |
| 36 | 2***0 | Wiring harness | |
| 37 | 2***0 | Compressed air nozzle | |
| 38 | 2***0 | Compressed air nozzle | |
| 39 | 0***0 | Allen screw | |
| 40 | 0***1 | Washer | |
| 41 | 0***0 | Cover plate | |
| 42 | 0***1 | Tube clamp-2 halves |
