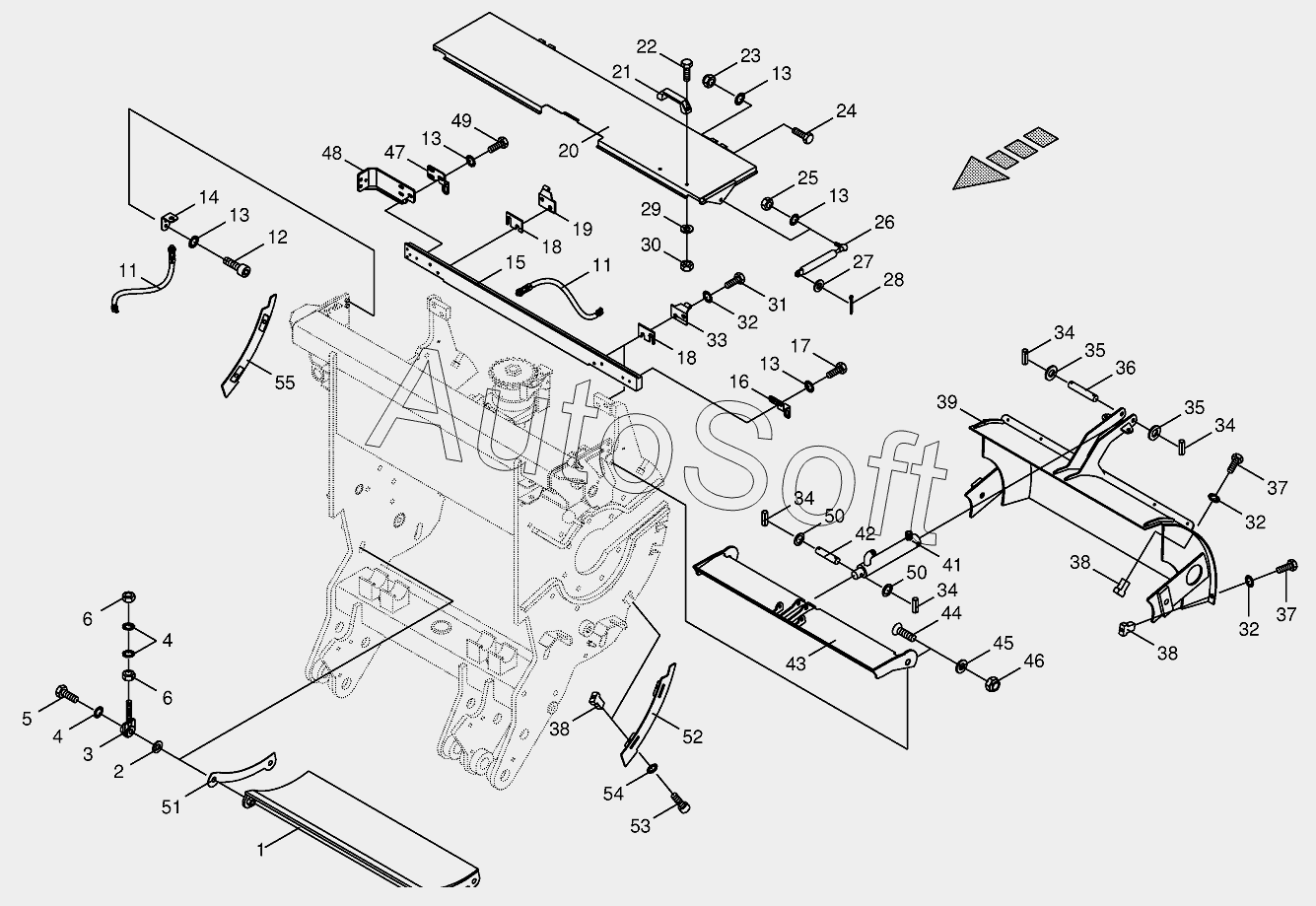

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Chopping drum support-mounting parts
1
2
3
4
4
5
6
6
11
11
12
13
13
13
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
34
34
34
35
35
36
37
37
38
38
38
39
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270034060 | 2***0 | Sealing set | |
| 1 | 2***3 | Drum base | |
| 2 | 0***0 | Washer | |
| 3 | 0***0 | Tensioning element | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 9***0 | Hex head bolt | |
| 6 | 0***0 | Hex nut | |
| 11 | 0***1 | Namursensor | |
| 12 | 0***1 | Allen screw | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 2***0 | Sensor support | |
| 15 | 2***0 | Guide rail | |
| 16 | 2***0 | Sensor support-left | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 2***0 | Enclosure | |
| 19 | 0***0 | Flap support-right | |
| 20 | 0***0 | Flap | |
| 21 | 0***0 | Hand grip | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***0 | Locknut | |
| 24 | 0***1 | Hex head bolt | |
| 25 | 0***0 | Hex nut | |
| 26 | 0***0 | Gas spring | |
| 27 | 0***0 | Washer | |
| 28 | 0***1 | Cotter pin | |
| 29 | 0***1 | Washer | |
| 30 | 0***0 | Hex nut | |
| 31 | 0***0 | Hex head bolt | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | Flap support-left | |
| 34 | 0***2 | Roll pin | |
| 35 | 0***1 | Washer | |
| 36 | 0***0 | Pin | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 2***0 | Threaded piece | |
| 39 | 0***0 | Cover | |
| 41 | 2***0 | Hydraulic cylinder | |
| 42 | 0***0 | Pin | |
| 43 | 0***3 | Grinding flap | |
| 44 | 9***0 | Countersunkscrew | |
| 45 | 0***0 | Washer | |
| 46 | 0***0 | Locknut | |
| 47 | 2***0 | Sensor support-right | |
| 48 | 2***0 | Adjuster support | |
| 49 | 0***0 | Hex head bolt | |
| 50 | 0***0 | Shim ring | |
| 51 | 2***0 | Filler plate | |
| 52 | 2***0 | Sealing plate-left | |
| 53 | 0***1 | Allen screw | |
| 54 | 0***0 | Detent edged washer | |
| 55 | 2***0 | Sealing plate-right |
