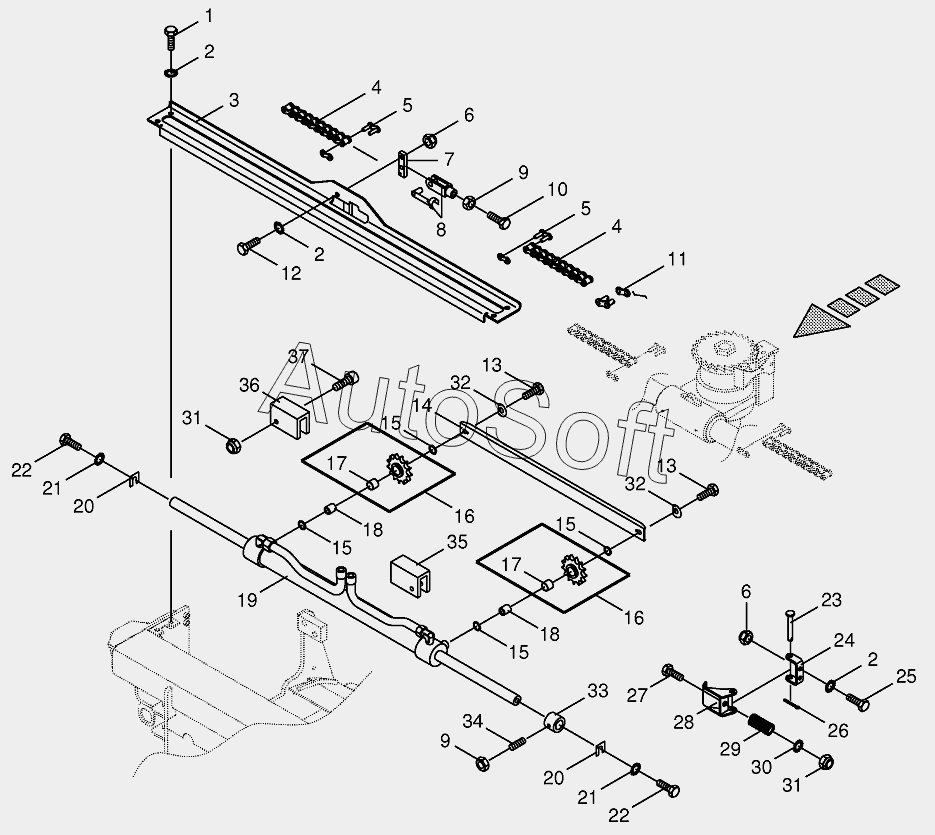

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Sharpening device drive
1
2
2
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
15
15
15
15
16
16
17
17
18
18
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270006540 | 2***0 | Sealing set | |
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Cover | |
| 4 | 0***0 | Roller chain | |
| 5 | 0***0 | Chain lock | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Tension arm | |
| 8 | 0***1 | Clevis cpl. | |
| 9 | 0***0 | Hex nut | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***0 | Cranked link | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 2***0 | Strut | |
| 15 | 0***0 | Shim ring | |
| 16 | 0***1 | Chain sprocket | |
| 17 | 0***0 | Bearing bush | |
| 18 | 0***0 | Bushing | |
| 19 | 0***0 | Hydraulic cylinder | |
| 20 | 0***0 | Enclosure | |
| 21 | 0***1 | Detent edged washer | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***0 | Pin | |
| 24 | 0***0 | Yoke | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***1 | Cotter pin | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***0 | Ratchet | |
| 29 | 0***0 | Pressure spring | |
| 30 | 0***1 | Detent edged washer | |
| 31 | 0***0 | Locknut | |
| 32 | 9***0 | Lock washer | |
| 33 | 2***0 | Limiting ring | |
| 34 | 0***0 | Threaded pin | |
| 35 | 2***0 | Guide-left | |
| 36 | 2***0 | Guide-right | |
| 37 | 0***1 | Allen screw |
