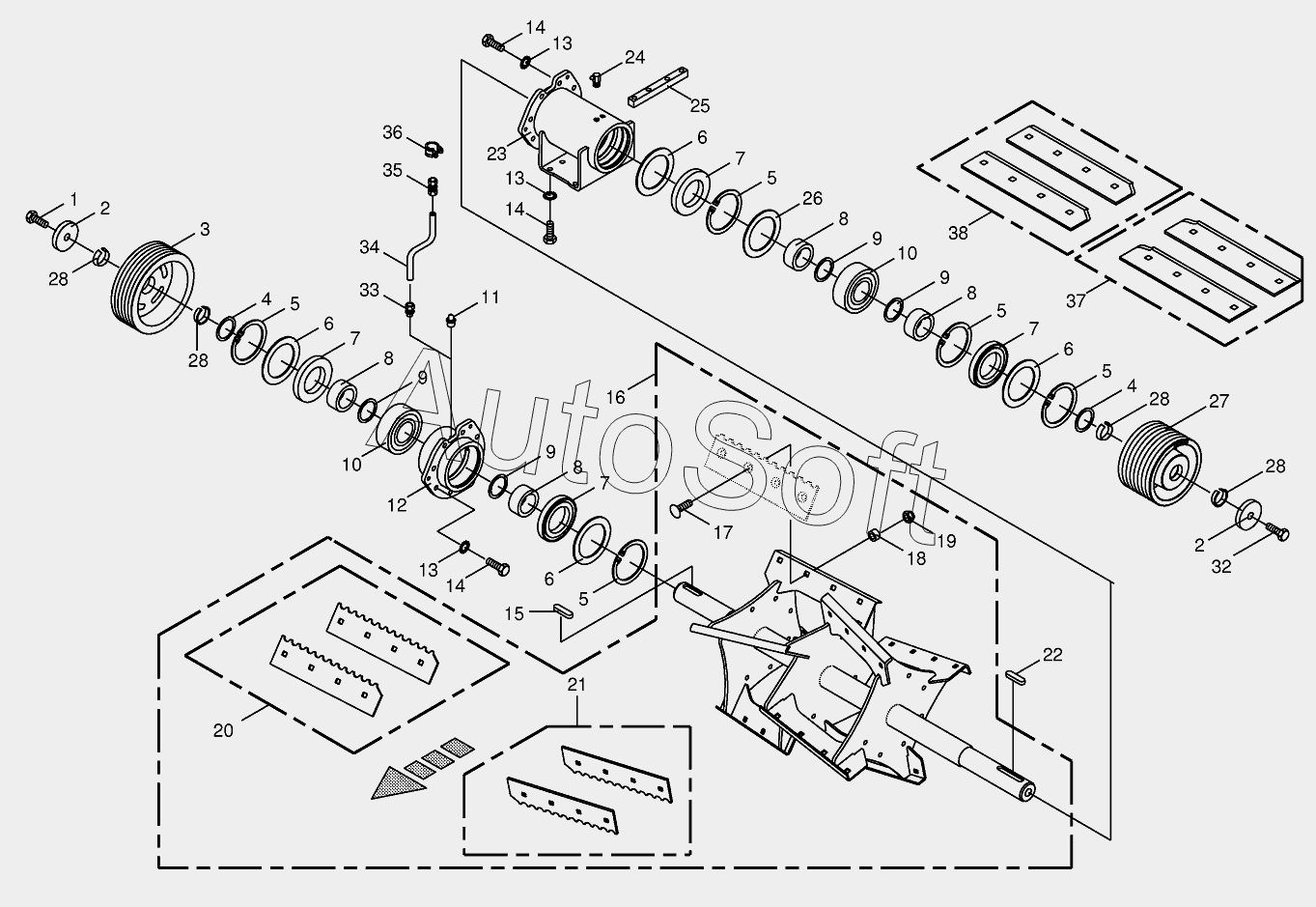

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Discharge accelerator/bearing
1
2
2
3
4
4
4
4
5
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
11
12
13
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
28
28
28
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt-left-hand thread | |
| 2 | 0***2 | End plate | |
| 3 | 2***0 | Pulley | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***1 | Shim ring | |
| 5 | 0***0 | Circlip | |
| 6 | 0***0 | Washer | |
| 7 | 0***1 | Radial-shaft sealing ring | |
| 8 | 0***0 | Spacer ring | |
| 9 | 0***1 | Supporting disc | |
| 10 | 9***0 | Pendular roller bearing | |
| 11 | 0***0 | Grease niple | |
| 12 | 0***0 | Bearing housing-right | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Fit-in key | |
| 16 | 2***1 | Rotor-cpl. | |
| 17 | 0***1 | Coach bolt | |
| 18 | 0***2 | Bushing | |
| 19 | 0***0 | Locknut | |
| 20 | 2***0 | Elevator paddle-right, by pairs | |
| 21 | 2***0 | Elevator paddle-left, by pairs | |
| 22 | 0***0 | Fit-in key | |
| 23 | 0***0 | Bearing housing-left | |
| 24 | 0***0 | Grease niple | |
| 25 | 0***0 | Thread block | |
| 26 | 0***0 | Shim ring | |
| 26 | 0***0 | Shim ring | |
| 27 | 2***1 | Pulley | |
| 28 | 2***1 | Lock collar | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 2***0 | Screw-in connection-optional | |
| 34 | 2***0 | Tube-optional | |
| 35 | 2***0 | Reducer fitting-optional | |
| 36 | 2***0 | Tube clip w. rubber-optional | |
| 37 | 2***0 | Elevator paddle-left, by pairs | |
| 38 | 2***0 | Elevator paddle-right, by pairs |
