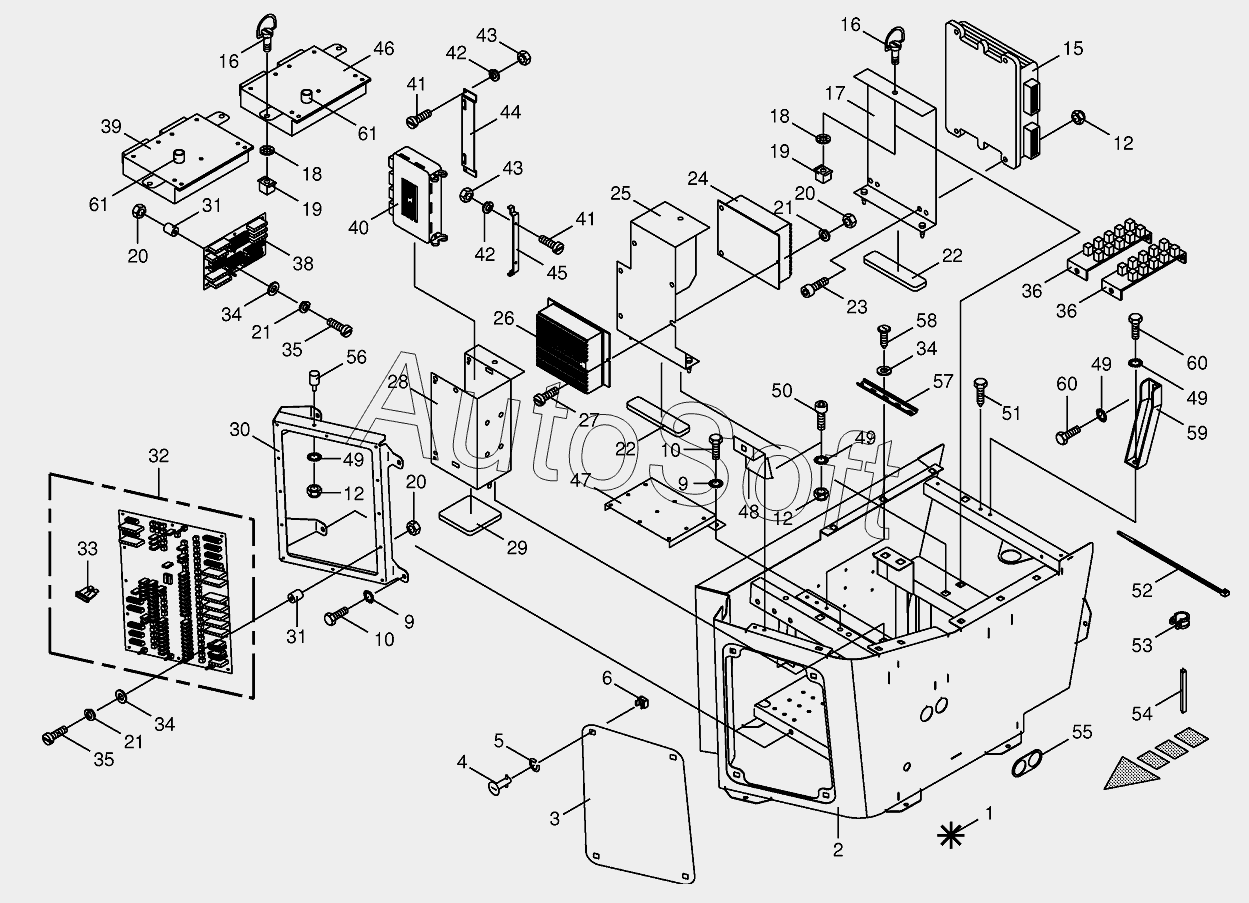

Каталог запасных частей к технике: KRONE BIG-X-800/1000 (2013). Control box/controls eletronic
39
46
45
44
43
43
42
42
41
41
40
47
38
36
36
35
35
34
34
34
33
33
33
33
33
33
33
33
53
61
61
60
60
59
58
57
56
55
54
33
53
53
53
53
52
51
50
49
49
49
49
48
10
10
21
21
21
20
20
20
19
19
18
18
17
16
16
15
12
12
12
22
22
9
9
8
6
5
4
3
2
1
23
24
25
26
27
28
29
30
31
31
32
33
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 003021960 | 0***0 | Flat fuse | |
| 200801420 | 2***0 | Motor-regulator | |
| 200803180 | 2***0 | GAL-module-incl. software | |
| 1 | 2***0 | Control box-cpl. | |
| 2 | 0***1 | Substructure-panel | |
| 3 | 0***0 | Maintenance door | |
| 4 | 2***0 | Locking spigot | |
| 5 | 2***0 | Retaining washer | |
| 6 | 2***0 | Cam-lock | |
| 8 | 0***0 | Nut | |
| 9 | 0***1 | Detent edged washer | |
| 10 | 0***0 | Hex head bolt | |
| 12 | 0***1 | Locknut | |
| 15 | 2***0 | Travel control-incl. software | |
| 16 | 2***0 | Quick coupler | |
| 17 | 0***0 | Retainer | |
| 18 | 2***0 | Circlip | |
| 19 | 2***0 | Quick coupler | |
| 20 | 0***1 | Hex nut | |
| 21 | 0***0 | Spring washer | |
| 22 | 2***0 | Mat-Rubber | |
| 23 | 0***1 | Allen screw | |
| 24 | 2***0 | Automatic pilot-incl. software | |
| 25 | 0***0 | Retainer | |
| 26 | 0***0 | Diom exit-module | |
| 27 | 0***0 | Allen screw | |
| 28 | 0***1 | Retainer | |
| 29 | 2***0 | Mat-Rubber | |
| 30 | 0***0 | Metal sheet | |
| 31 | 0***0 | Rubber pad | |
| 32 | 0***1 | Relay board-cpl. | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 33 | 0***0 | Flat fuse | |
| 34 | 0***0 | Washer | |
| 35 | 0***0 | Allen screw | |
| 36 | 2***0 | Distributor circuit board-CAN | |
| 38 | 2***1 | Potential distributor circuit board | |
| 39 | 2***0 | Job computer-incl. Software-cpl. | |
| 40 | 2***0 | Motor-regulator | |
| 41 | 0***0 | Allen screw | |
| 42 | 0***0 | Spring washer | |
| 43 | 0***1 | Hex nut | |
| 44 | 0***0 | Bracket | |
| 45 | 0***0 | Bracket | |
| 46 | 2***0 | Job computer-incl. Software-cpl. | |
| 47 | 2***0 | Holding plate | |
| 48 | 2***0 | Supporting angle | |
| 49 | 0***1 | Detent edged washer | |
| 50 | 0***1 | Allen screw | |
| 51 | 0***0 | Self-tapping screw | |
| 52 | 0***1 | Cable band | |
| 53 | 0***0 | Tube clip w. rubber | |
| 53 | 0***0 | Tube clip w. rubber | |
| 53 | 9***0 | Tube clip w. rubber | |
| 54 | 0***0 | Edge protection-Id.-no.= 1m-black | |
| 55 | 2***0 | Packing strip | |
| 56 | 2***0 | Rubber pad | |
| 57 | 2***0 | Top hat rail | |
| 58 | 0***0 | Slotted pan head screw | |
| 59 | 2***0 | Strut | |
| 60 | 0***0 | Hex head bolt | |
| 61 | 0***0 | Battery |
