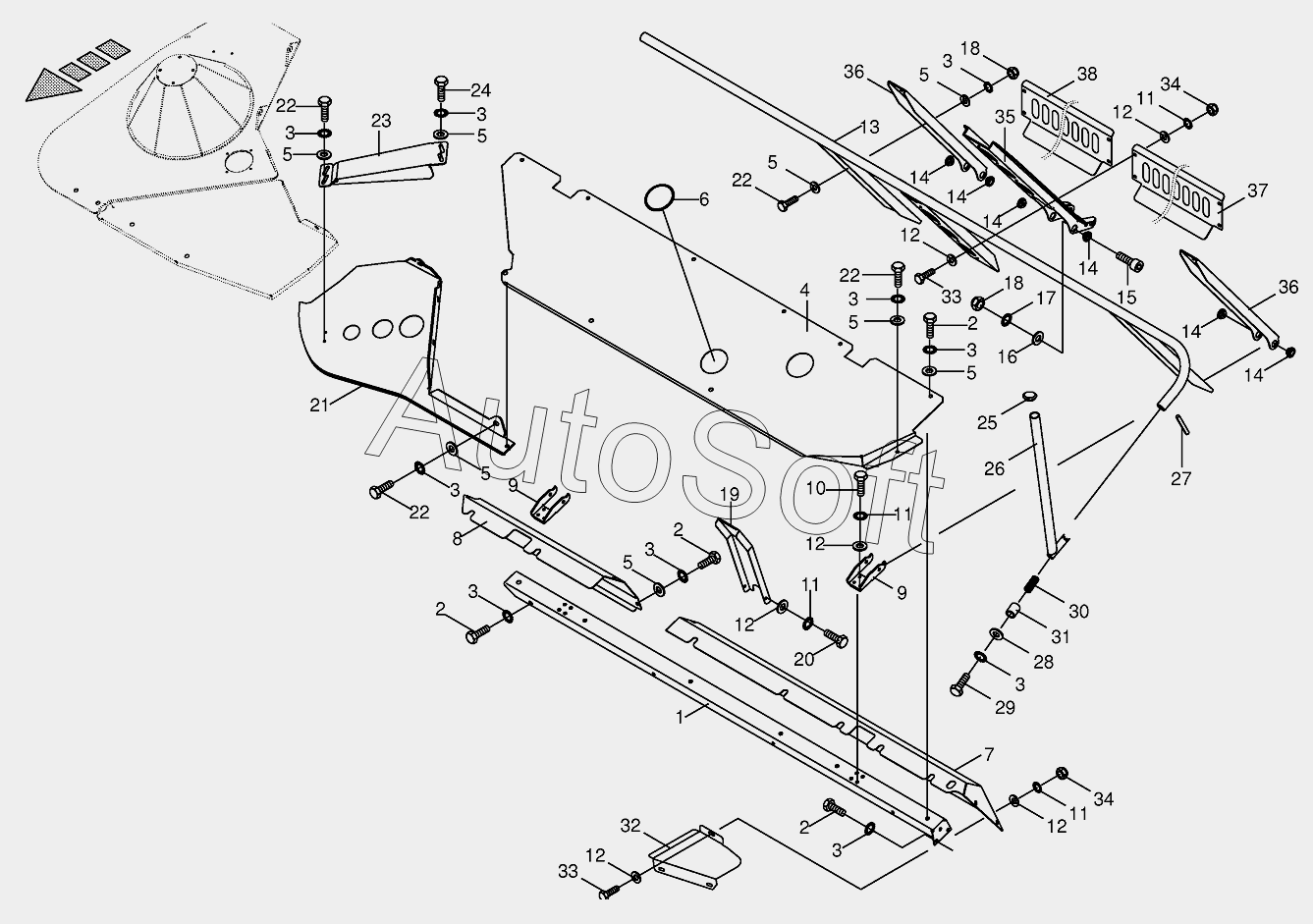

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053 (2013). Cover 21.0
1
1
1
1
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
6
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
10
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
15
16
17
18
18
19
20
21
21
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
32
32
33
33
34
34
35
36
36
37
37
37
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Protective depot | |
| 1 | 2***0 | Protective depot | |
| 1 | 2***0 | Protective depot | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 2***1 | Protective cover-right | |
| 4 | 2***1 | Protective cover-left | |
| 4 | 2***1 | Protective cover-right | |
| 4 | 2***1 | Protective cover-left | |
| 4 | 2***1 | Protective cover-right | |
| 4 | 2***1 | Protective cover-left | |
| 5 | 0***0 | Washer | |
| 6 | 0***0 | Sealing cap | |
| 7 | 2***0 | Collector protection-outside right | |
| 7 | 2***0 | Collector protection-outside left | |
| 7 | 2***0 | Collector protection-outside right | |
| 7 | 2***0 | Collector protection-outside left | |
| 7 | 2***0 | Collector protection-outside right | |
| 7 | 2***0 | Collector protection-outside left | |
| 8 | 2***0 | Collector protection-inside right | |
| 8 | 2***0 | Collector protection-inside left | |
| 8 | 2***0 | Collector protection-inside right | |
| 8 | 2***0 | Collector protection-inside left | |
| 9 | 2***0 | Tube bow link | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Washer | |
| 13 | 2***1 | Tube bow-right | |
| 13 | 2***1 | Tube bow-left | |
| 13 | 2***1 | Tube bow-right | |
| 13 | 2***1 | Tube bow-left | |
| 13 | 2***1 | Tube bow-right | |
| 13 | 2***1 | Tube bow-left | |
| 14 | 0***1 | Bearing ring | |
| 15 | 0***1 | Allen screw | |
| 16 | 0***0 | Washer | |
| 17 | 0***0 | Detent edged washer | |
| 18 | 0***0 | Locknut | |
| 19 | 2***0 | Cover | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 2***1 | Scraper plate-right | |
| 21 | 2***1 | Scraper plate-left | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 2***0 | Strut | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Sealing plug | |
| 26 | 2***0 | Reflector retainer | |
| 27 | 0***2 | Roll pin | |
| 28 | 9***0 | Washer | |
| 29 | 0***1 | Hex head bolt | |
| 30 | 0***0 | Pressure spring | |
| 31 | 2***0 | Bushing | |
| 32 | 2***0 | Inflow sheet-right | |
| 32 | 2***0 | Inflow sheet-left | |
| 33 | 0***0 | Hex head bolt | |
| 34 | 0***0 | Locknut | |
| 35 | 2***0 | Support-middle | |
| 36 | 2***0 | Support-outside | |
| 37 | 2***0 | Cob catch-plate-outside | |
| 37 | 2***0 | Cob catch-plate | |
| 38 | 2***0 | Cob catch-plate | |
| 38 | 2***0 | Cob catch-plate-inside |
