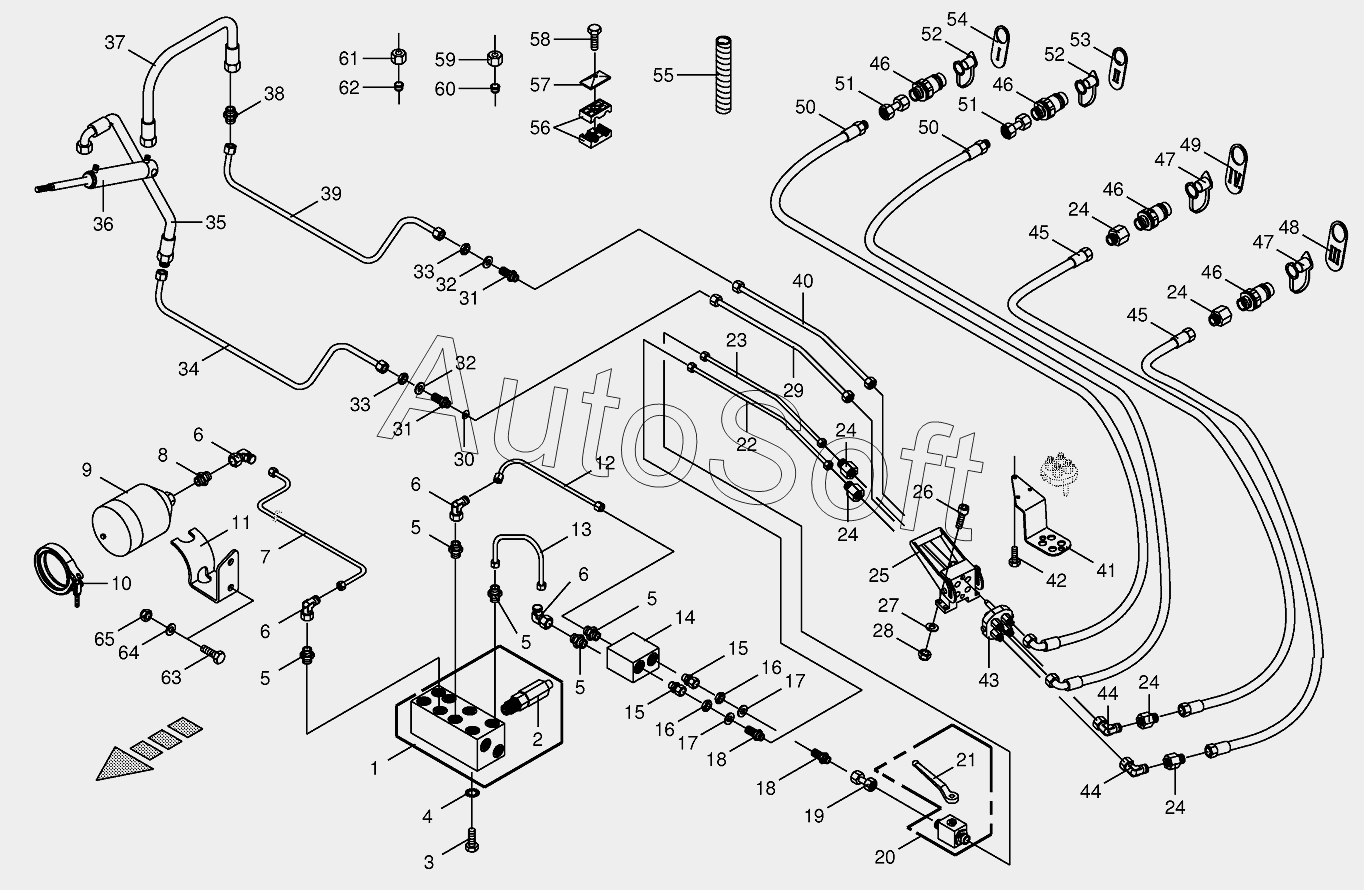

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053 (2013). Hydraulics - control bloc 23.0
1
2
3
4
5
5
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
21
22
23
24
24
24
24
24
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
46
46
46
47
47
48
49
50
50
51
51
52
52
53
54
55
56
56
56
57
58
58
58
58
58
58
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270034650 | 2***0 | Sealing set | |
| 270082160 | 2***0 | Sealing set | |
| 270082170 | 2***0 | Sealing set | |
| 1 | 2***0 | Control bloc | |
| 2 | 2***0 | Sequence valve | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Male connector | |
| 6 | 0***0 | Angle lug | |
| 7 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 9***0 | Male connector | |
| 9 | 0***0 | Hydraulic-reservoir | |
| 10 | 0***0 | Joint bolt-hose clamp | |
| 11 | 2***0 | Accumulator support | |
| 12 | 2***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 2***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 14 | 2***0 | Flow control valve | |
| 15 | 0***0 | Male connector | |
| 16 | 0***0 | Hex nut-low form | |
| 17 | 0***2 | Washer | |
| 18 | 0***0 | Straight 2-way connector | |
| 19 | 2***0 | Double nipple | |
| 20 | 2***0 | Ball cock | |
| 21 | 0***0 | Hand lever-incl. screw, washer | |
| 22 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 23 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 0***0 | Reducer fitting | |
| 25 | 0***0 | Multi-clutch-fixed half | |
| 26 | 0***1 | Allen screw | |
| 27 | 0***0 | Washer | |
| 28 | 0***0 | Locknut | |
| 29 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 30 | 0***0 | Throttling disc | |
| 31 | 0***1 | Straight 2-way connector | |
| 32 | 0***1 | Supporting disc | |
| 33 | 0***2 | Hex nut-low form | |
| 34 | 2***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 35 | 0***1 | High pressure hose line | |
| 36 | 2***0 | Hydraulic cylinder | |
| 37 | 0***1 | High pressure hose line | |
| 38 | 0***1 | Connector | |
| 39 | 2***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 40 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 41 | 0***0 | Clutch support | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 0***0 | Multi-clutch-loose half | |
| 44 | 0***1 | Angle lug | |
| 45 | 0***0 | High pressure hose line | |
| 46 | 0***0 | Connector plug | |
| 47 | 0***1 | Dust cap-red | |
| 48 | 0***0 | Plate-3 | |
| 49 | 0***0 | Plate-4 | |
| 50 | 0***0 | High pressure hose line | |
| 51 | 0***0 | Double nipple | |
| 52 | 0***1 | Dust cap-blue | |
| 53 | 0***0 | Plate-2 | |
| 54 | 0***0 | Plate-1 | |
| 55 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 56 | 0***0 | Tube clamp-2 halves | |
| 56 | 0***0 | Tube clamp-2 halves | |
| 57 | 0***0 | Cover plate | |
| 58 | 0***1 | Hex head bolt | |
| 58 | 0***1 | Hex head bolt | |
| 58 | 0***0 | Hex head bolt | |
| 58 | 0***0 | Hex head bolt | |
| 59 | 0***0 | Nozzle disc cap | |
| 60 | 0***0 | Cutting ring | |
| 61 | 0***0 | Nozzle disc cap | |
| 62 | 0***1 | Cutting ring | |
| 63 | 0***0 | Hex head bolt | |
| 64 | 0***0 | Washer | |
| 65 | 0***0 | Locknut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
