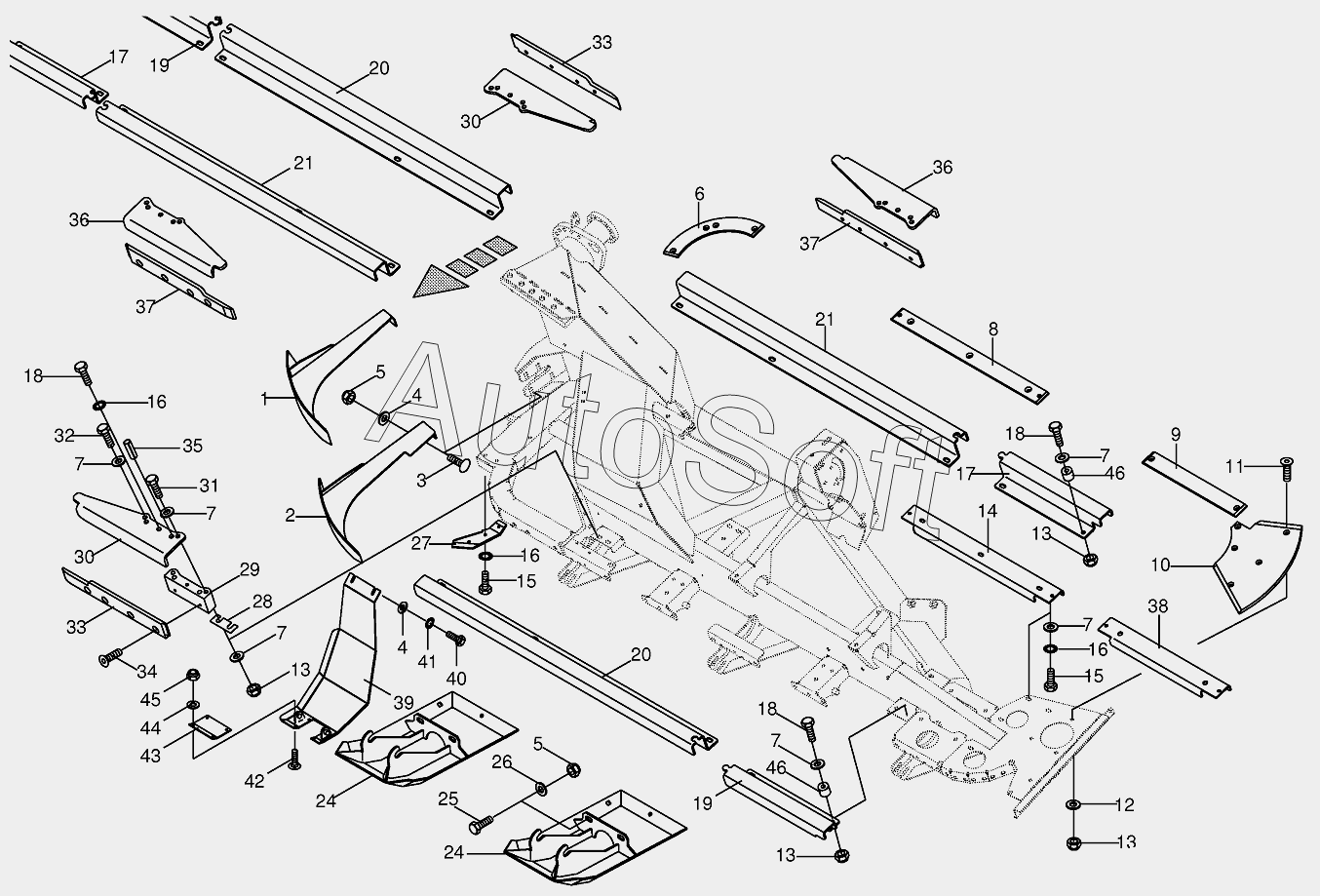

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053 (2013). Mounting parts - lateral
1
1
1
2
2
2
3
4
4
5
5
6
7
7
7
7
7
7
8
9
9
10
10
10
11
12
13
13
13
13
14
15
15
16
16
16
17
17
18
18
18
19
19
20
20
20
20
20
20
21
21
21
21
21
21
24
24
25
26
27
27
27
28
29
30
30
31
32
33
33
34
34
34
35
36
36
37
37
38
39
39
39
40
40
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Collector scraper-right | |
| 1 | 2***1 | Collector scraper-left | |
| 2 | 2***1 | Cutter scraper-right | |
| 2 | 2***1 | Cutter scraper-left | |
| 3 | 0***2 | Coach bolt | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Locknut | |
| 6 | 2***0 | Plastic bow | |
| 7 | 9***0 | Washer | |
| 8 | 2***0 | Rubber strip | |
| 9 | 2***0 | Rubber strip | |
| 10 | 2***0 | Plastic bow-right | |
| 10 | 2***0 | Plastic bow-left | |
| 11 | 0***0 | Countersunkscrew | |
| 12 | 0***0 | Washer | |
| 13 | 0***0 | Locknut | |
| 14 | 2***0 | Screw-on strip | |
| 15 | 0***2 | Hex head bolt | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 2***1 | Guide | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 2***1 | Guide | |
| 20 | 2***1 | Guide | |
| 20 | 2***1 | Guide | |
| 20 | 2***1 | Guide | |
| 21 | 2***1 | Guide | |
| 21 | 2***1 | Guide | |
| 21 | 2***1 | Guide | |
| 24 | 2***0 | Skid | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 0***1 | Washer | |
| 27 | 2***1 | Guide disc-right | |
| 27 | 2***1 | Guide disc-left | |
| 28 | 2***0 | Intermediate housing | |
| 29 | 2***1 | Position adapter | |
| 30 | 2***1 | Position adapter angle | |
| 31 | 0***1 | Hex head bolt | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 2***1 | Position adapter bar | |
| 34 | 0***3 | Countersunkscrew | |
| 34 | 0***3 | Countersunkscrew | |
| 35 | 0***2 | Roll pin | |
| 36 | 2***1 | Position adapter angle | |
| 37 | 2***1 | Position adapter bar | |
| 38 | 2***0 | Screw-on strip | |
| 39 | 2***0 | Gearbox cover-right | |
| 39 | 2***0 | Gearbox cover-left | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Detent edged washer | |
| 42 | 0***2 | Coach bolt | |
| 43 | 2***0 | Cover plate | |
| 44 | 0***0 | Washer | |
| 45 | 0***0 | Locknut | |
| 46 | 0***0 | Spacer tube |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
