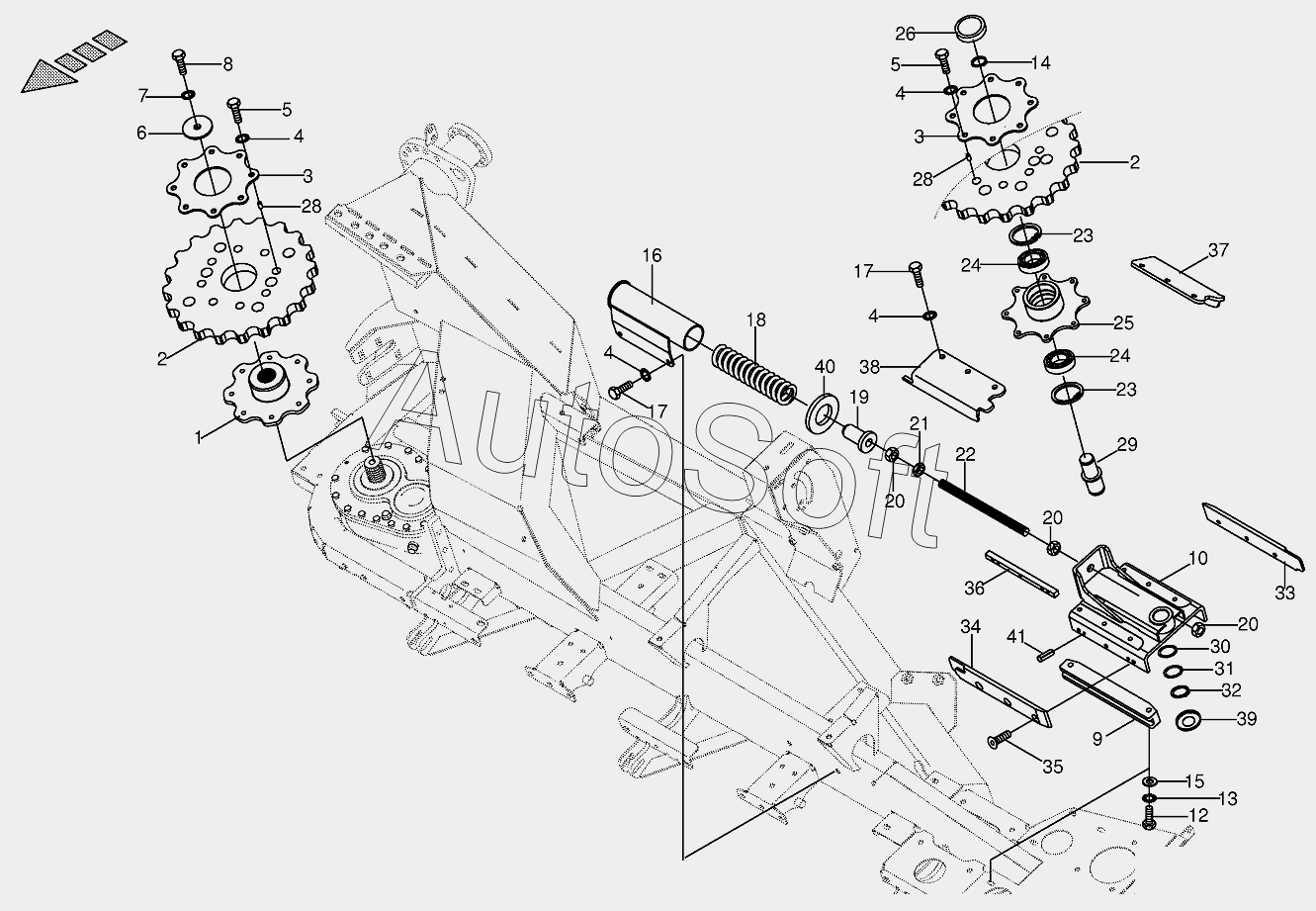

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053 (2013). Guide wheel 820001 -
1
2
2
3
3
4
4
4
4
5
5
6
7
8
9
10
12
13
14
15
16
17
17
18
19
20
20
20
21
22
23
23
24
24
25
26
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Hub | |
| 2 | 2***4 | Collector wheel Z=10 | |
| 3 | 2***0 | Screw-on plate | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Washer | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Hex head bolt | |
| 9 | 2***1 | Guide rail | |
| 10 | 2***3 | Sliding console | |
| 12 | 0***2 | Hex head bolt | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Circlip | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 2***1 | Barrel | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Pressure spring | |
| 19 | 2***1 | Collar bush | |
| 20 | 0***0 | Hex nut | |
| 21 | 0***1 | Hex nut-low form | |
| 22 | 2***0 | Threaded rod | |
| 23 | 0***0 | Circlip | |
| 24 | 0***0 | Grooved ball bearing | |
| 25 | 2***2 | Hub | |
| 26 | 0***1 | Sealing cap | |
| 28 | 2***0 | Bushing | |
| 29 | 2***1 | Bearing bolt guide wheel 50x124A3G | |
| 30 | 0***0 | Shim ring | |
| 31 | 0***0 | Supporting disc | |
| 32 | 0***0 | Circlip | |
| 33 | 2***1 | Guide bracket rail outside FR/ RL | |
| 34 | 2***1 | Guide bracket rail outside RR/ FL | |
| 35 | 9***0 | Countersunkscrew | |
| 36 | 2***2 | Guidance for console | |
| 37 | 2***4 | Position adapter angle-back left/front right | |
| 38 | 2***4 | Position adapter angle-front left/back right | |
| 39 | 2***0 | Seal cap | |
| 40 | 0***2 | Washer | |
| 41 | 0***0 | Rоll pin |
