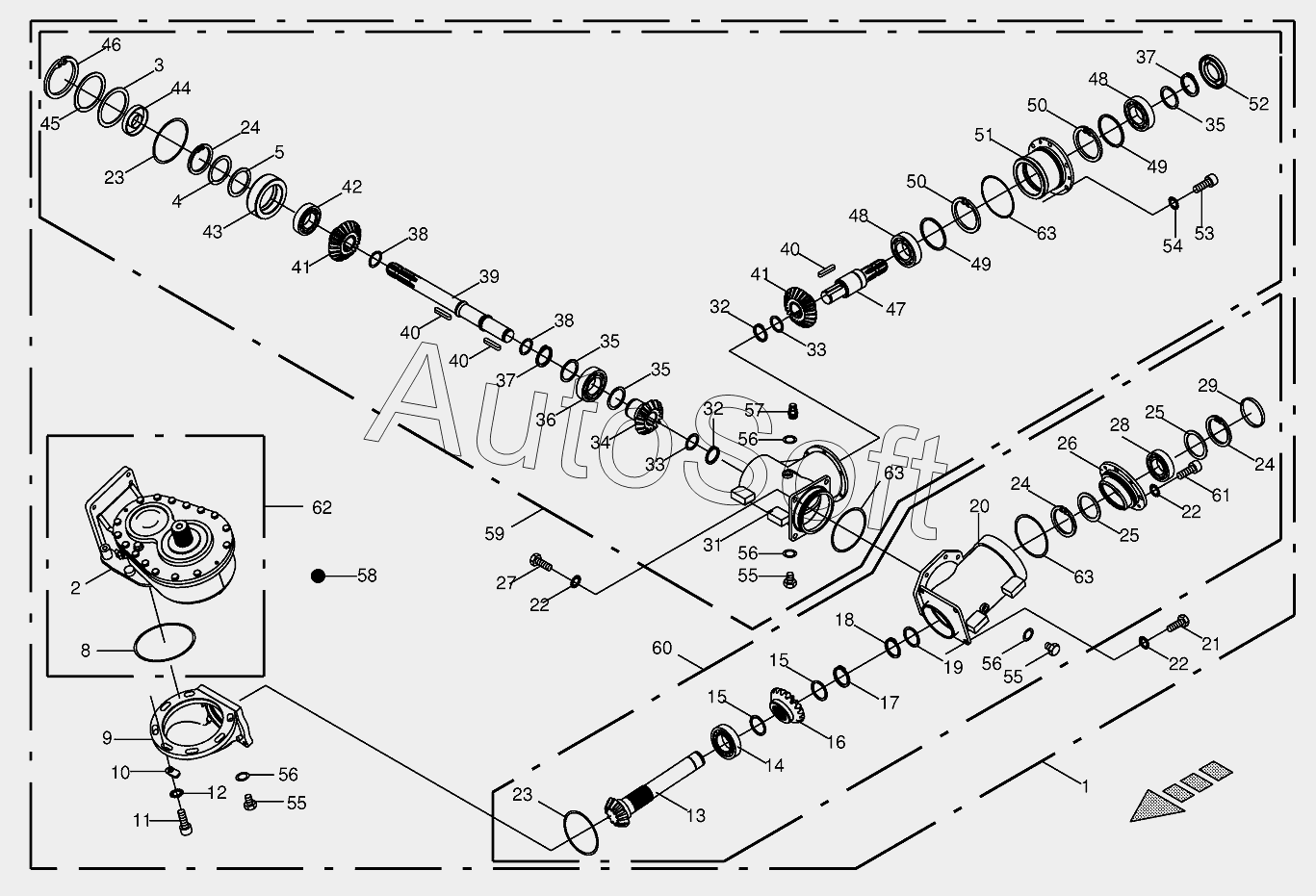

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053 (2013). Gearbox Carter 820001 - 825000
41
41
49
49
49
49
48
48
47
46
45
44
43
42
49
40
40
40
39
38
38
37
37
36
35
35
35
35
35
34
49
50
50
51
52
53
54
55
55
55
56
56
56
56
57
58
59
60
61
62
63
63
63
18
1
1
2
3
4
5
8
9
10
11
12
13
14
15
15
16
17
1
19
20
21
22
22
22
23
23
24
24
24
25
25
26
27
28
29
30
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Gearbox-right | |
| 1 | 2***1 | Gearbox-left | |
| 2 | 2***0 | Collector gear-cpl. | |
| 3 | 0***0 | Shim ring | |
| 4 | 0***1 | Supporting disc | |
| 5 | 0***0 | Shim ring | |
| 8 | 0***0 | O-ring | |
| 9 | 2***1 | Flange | |
| 10 | 2***0 | Cover plate | |
| 11 | 0***1 | Allen screw | |
| 12 | 0***0 | Detent edged washer | |
| 13 | 0***1 | Pinion shaft | |
| 14 | 0***0 | Roller bearing | |
| 15 | 0***0 | Shim ring | |
| 16 | 0***1 | Bevel wheel | |
| 17 | 0***1 | Circlip | |
| 18 | 0***0 | Circlip | |
| 19 | 0***0 | Shim ring | |
| 20 | 2***1 | Intermediate housing | |
| 21 | 0***0 | Hex head bolt | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | O-ring | |
| 24 | 0***0 | Circlip | |
| 25 | 0***0 | Shim ring | |
| 26 | 2***0 | Cover | |
| 27 | 0***0 | Hex head bolt | |
| 28 | 0***0 | Grooved ball bearing | |
| 29 | 0***2 | Sealing cap | |
| 30 | 0***0 | O-ring | |
| 31 | 2***2 | Housing | |
| 32 | 0***0 | Circlip | |
| 33 | 0***0 | Shim ring | |
| 34 | 0***1 | Bevel pinion | |
| 35 | 0***3 | Supporting disc | |
| 35 | 0***0 | Shim ring | |
| 36 | 0***0 | Grooved ball bearing | |
| 37 | 0***0 | Circlip | |
| 38 | 0***1 | Shim ring | |
| 39 | 0***1 | Intermediate shaft | |
| 40 | 0***1 | Fit-in key | |
| 41 | 0***2 | Bevel wheel | |
| 42 | 0***0 | Taper roller bearing | |
| 43 | 2***0 | Bearing bush | |
| 44 | 0***0 | Radial-shaft sealing ring | |
| 45 | 0***0 | Supporting disc | |
| 46 | 0***0 | Circlip | |
| 47 | 0***0 | Input shaft | |
| 48 | 0***0 | Taper roller bearing | |
| 49 | 0***0 | Shim ring | |
| 49 | 0***0 | Shim ring | |
| 49 | 0***0 | Shim ring | |
| 50 | 0***0 | Circlip | |
| 51 | 2***0 | Bearing housing | |
| 52 | 0***0 | Radial-shaft sealing ring | |
| 53 | 0***1 | Allen screw | |
| 54 | 0***0 | Detent edged washer | |
| 55 | 0***1 | Screw plug | |
| 56 | 0***0 | Gasket ring | |
| 57 | 0***1 | Breather | |
| 58 | 0***0 | Oil-Id.-no.=1ltr | |
| 59 | 2***1 | Gearbox | |
| 60 | 2***0 | Intermediate gearbox | |
| 61 | 0***1 | Allen screw | |
| 62 | 2***1 | Collector gear | |
| 63 | 0***0 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
