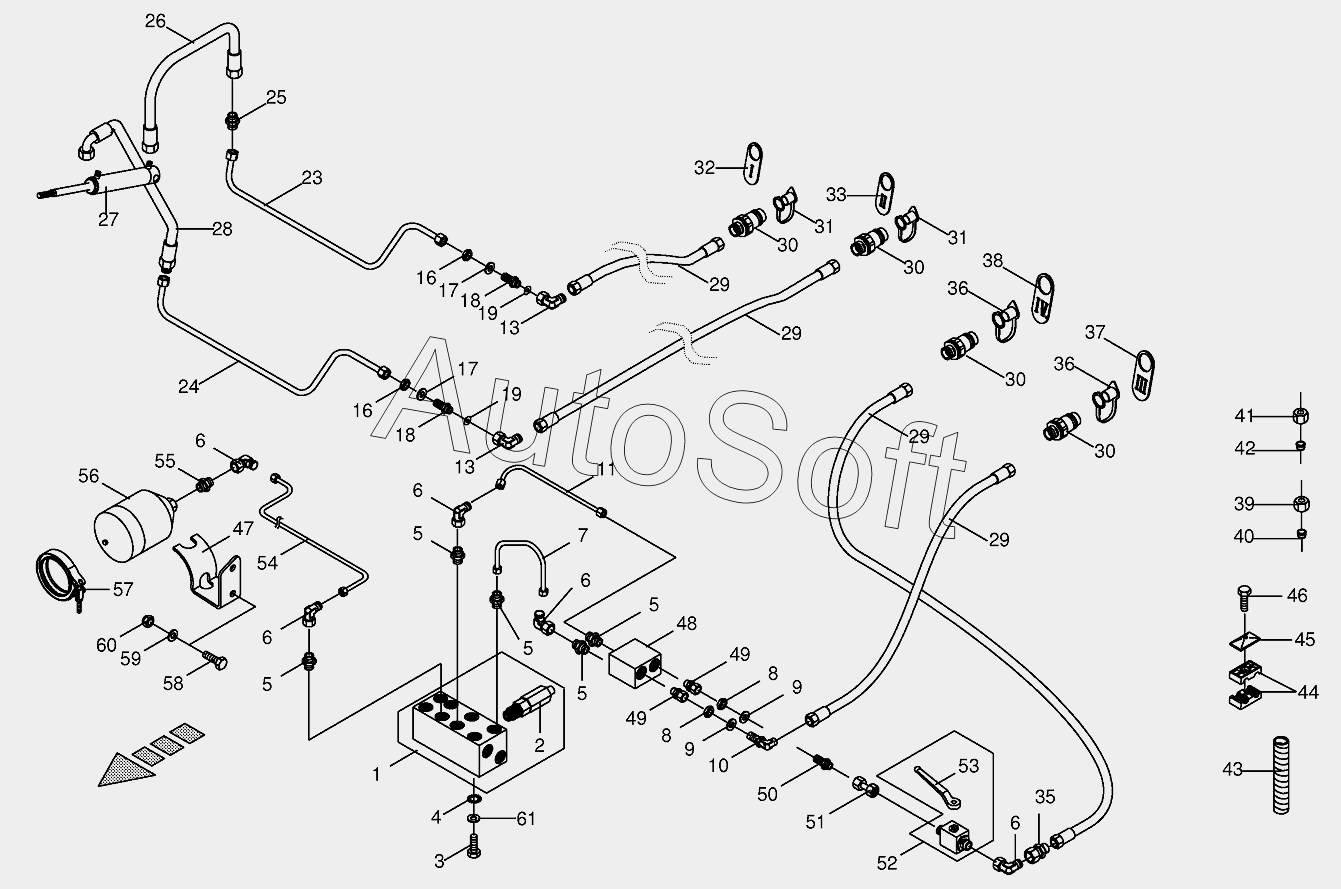

Каталог запасных частей к технике: KRONE ECollect753, 903, 1053 (2013). Hydraulics - control bloc 820001 - 855000
47
38
39
40
41
42
43
44
44
44
45
46
46
46
46
46
46
46
46
46
37
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
19
19
2
3
4
5
5
5
5
5
6
6
6
6
6
7
8
8
9
9
10
11
13
13
16
16
17
17
18
18
1
23
24
25
26
27
28
29
29
29
29
30
30
30
30
31
31
32
33
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270034650 | 2***0 | Sealing set | |
| 1 | 2***0 | Control bloc | |
| 2 | 2***0 | Sequence valve | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Detent edged washer | |
| 5 | 0***0 | Male connector | |
| 6 | 0***0 | Angle lug | |
| 7 | 2***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 8 | 0***0 | Hex nut-low form | |
| 9 | 0***2 | Washer | |
| 10 | 0***0 | Connector | |
| 11 | 2***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 13 | 0***1 | Angle lug | |
| 16 | 0***2 | Hex nut-low form | |
| 17 | 0***1 | Supporting disc | |
| 18 | 0***1 | Straight 2-way connector | |
| 19 | 0***0 | Throttling disc | |
| 23 | 2***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 24 | 2***1 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 0***1 | Connector | |
| 26 | 0***1 | High pressure hose line | |
| 27 | 2***0 | Hydraulic cylinder | |
| 28 | 0***1 | High pressure hose line | |
| 29 | 0***0 | High pressure hose line | |
| 30 | 0***0 | Connector plug | |
| 31 | 0***1 | Dust cap-blue | |
| 32 | 0***0 | Plate-1 | |
| 33 | 0***0 | Plate-2 | |
| 35 | 9***0 | Reducer fitting | |
| 36 | 0***1 | Dust cap-red | |
| 37 | 0***0 | Plate-3 | |
| 38 | 0***0 | Plate-4 | |
| 39 | 0***0 | Nozzle disc cap | |
| 40 | 0***0 | Cutting ring | |
| 41 | 0***0 | Nozzle disc cap | |
| 42 | 0***1 | Cutting ring | |
| 43 | 0***0 | Spiral strip-Id.-no.= 1m | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 44 | 0***0 | Tube clamp-2 halves | |
| 45 | 0***0 | Cover plate | |
| 46 | 0***1 | Hex head bolt | |
| 46 | 0***1 | Hex head bolt | |
| 46 | 0***2 | Hex head bolt | |
| 46 | 0***0 | Hex head bolt | |
| 46 | 0***0 | Hex head bolt | |
| 47 | 2***0 | Accumulator support | |
| 48 | 2***0 | Flow control valve | |
| 49 | 0***0 | Male connector | |
| 50 | 0***0 | Straight 2-way connector | |
| 51 | 2***0 | Double nipple | |
| 52 | 2***0 | Ball cock | |
| 53 | 0***0 | Hand lever-incl. screw, washer | |
| 54 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 55 | 9***0 | Male connector | |
| 56 | 0***0 | Hydraulic-reservoir | |
| 57 | 0***0 | Joint bolt-hose clamp | |
| 58 | 0***0 | Hex head bolt | |
| 59 | 0***0 | Washer | |
| 60 | 0***0 | Locknut | |
| 61 | 0***0 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
